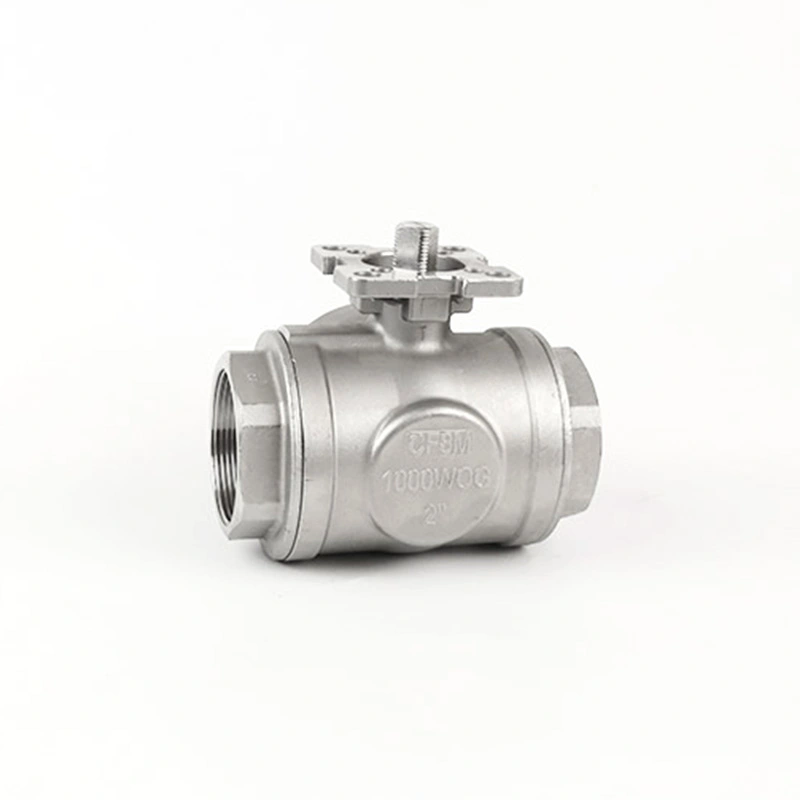

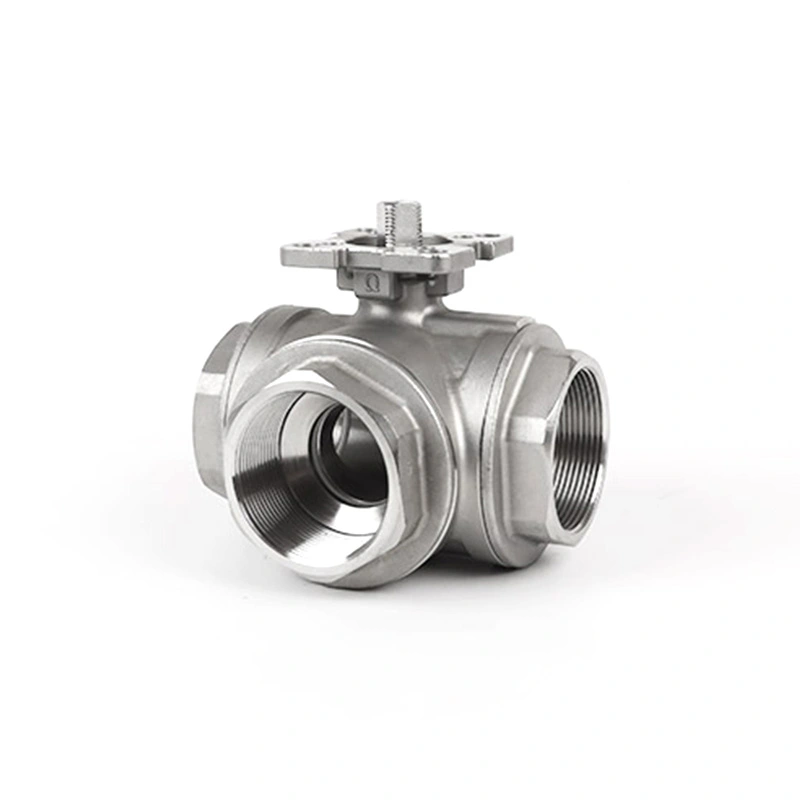

Trevejs kugleventil med ISO 5211 direkte monteringspude T-port

Shangtai trevejs kugleventil med ISO 5211 Direct Mounting Pad T Port er bygget til fleksibel flowkontrol i industrielle rørledningssystemer. T-port-designet understøtter blanding, afledning og flervejs-flowfordeling, mens ISO 5211-monteringspuden gør aktuatorinstallationen hurtig og stabil.

Som en kildeventilproducent i Wenzhou, Kina, tilbyder Shangtai konkurrencedygtige fabriksdirekte priser, pålidelig produktionskapacitet og stærk anerkendelse på det kinesiske ventilmarked. Vores fabrik ligger kun 10 minutter fra lufthavnen, hvilket gør besøg og inspektioner bekvemt.

Produktintroduktion

Denne T-port trevejs kugleventil er velegnet til applikationer, hvor en ventil skal styre flere strømningsretninger. Sammenlignet med standard tovejsventiler hjælper det med at forenkle rørlayoutet, reducere installationspladsen og forbedre effektiviteten af ​​systemkontrol.

Hoveddimensioner

Nøglefordele omfatter:

T-port flow design til blanding, omledning eller distribution af medier

ISO 5211 direkte monteringspude til pneumatisk eller elektrisk aktuatorforbindelse

Der kræves ingen ekstra beslag, hvilket hjælper med at reducere installationshøjden og forbedre aktuatorjusteringen

Præcisionsgevind for glat montering og sikker rørforbindelse

Stabil tætningsydelse for pålidelig daglig drift

OEM/ODM-understøttelse, understøttet af Shangtai's formudviklingskapacitet

Produktparametertegninger er tilgængelige for størrelsesbekræftelse, projektmatchning og teknisk evaluering.

Kvalitetskontrolproces

Shangtai følger et standardiseret inspektionssystem, der dækker IQC, IPQC, FQC og OQC for at holde kvaliteten under kontrol fra materiale til forsendelse.

IQC - Indgående kvalitetskontrol

Råvarer kontrolleres før produktion. Materialetestudstyr understøtter materialeverifikation på stedet.

IPQC - In-Process Quality Control

Under bearbejdning og montering inspiceres nøgledimensioner, gevindnøjagtighed, overfladefinish og ISO 5211 pudedimensioner.

FQC - Endelig kvalitetskontrol

Færdige ventiler testes for udseende, drift, tætningsevne og trykpålidelighed i henhold til ordrekrav.

OQC - Udgående kvalitetskontrol

Inden levering kontrolleres emballage, mærkning, mængde og dokumenter for at sikre, at varerne er klar til sikker forsendelse.

FAQ

Q1: Hvordan bestemmer en T-port-kugle strømningsretningen?

Strømningsvejen bestemmes af det indre portarrangement og kuglens rotationsposition. Før installationen skal den nødvendige forbindelse mellem de tre rørledningsporte bekræftes, så ventilhåndtaget eller aktuatorpositionen svarer til den tilsigtede strømningsvej.

Q2: Kan en T-port ventil bruges til både blanding og afledning?

Ja, en T-port konfiguration kan bruges til forskellige tre-vejs flow arrangementer. Om den er egnet til blanding, omledning eller distribution afhænger af portens geometri, trykforhold og rørlayout. Det nødvendige flowmønster skal angives ved bestilling.

Spørgsmål 3: Skal aktuatoren matche ventilmomentet?

Ja. Aktuatoren skal give tilstrækkeligt moment til ventilen under de faktiske driftsforhold. Ventilstørrelse, sædemateriale, arbejdstryk, medium og driftsfrekvens bør tages i betragtning, når du vælger en pneumatisk eller elektrisk aktuator.

Q4: Hvad skal man overveje, når man vælger ventilsæde?

Sædematerialet skal vælges i henhold til arbejdsmediet, temperatur, tryk og påkrævet tætningsevne. Kemisk kompatibilitet er særlig vigtig, når ventilen bruges til aggressive væsker eller procesvæsker.

Spørgsmål 5: Kan denne type ventil bruges på en udskridning eller manifold?

Ja. En tre-vejs konfiguration kan bruges på processkinner, manifolds og kompakte rørsamlinger, hvor en ventil skal styre flowet mellem flere grene. Tilgængelig plads, portorientering og aktuatorposition bør tages i betragtning under systemdesign.

Q6: Hvad sker der, hvis rørledningstrykket er forskelligt mellem de tre porte?

Forskellige trykforhold kan påvirke strømningsretningen, strømningshastigheden og den kraft, der kræves for at betjene ventilen. Ventilkonfigurationen bør derfor vælges i henhold til de faktiske trykforhold ved hver tilsluttet port i stedet for kun baseret på nominel rørstørrelse.

Q7: Hvad er en trevejs kugleventil med ISO 5211 direkte monteringspude T-port?

A Trevejs kugleventil med ISO 5211 direkte monteringspude T-porter en tre-vejs ventil, der kombinerer en T-port kuglekonfiguration med en ISO 5211 aktuator monteringsgrænseflade. Den er beregnet til systemer, der kræver kontrolleret flow mellem tre rørledningsforbindelser og kan konfigureres til manuel eller automatiseret drift.
