Professionel Y Strainers Producent til holdbare industrielle filtreringssystemer

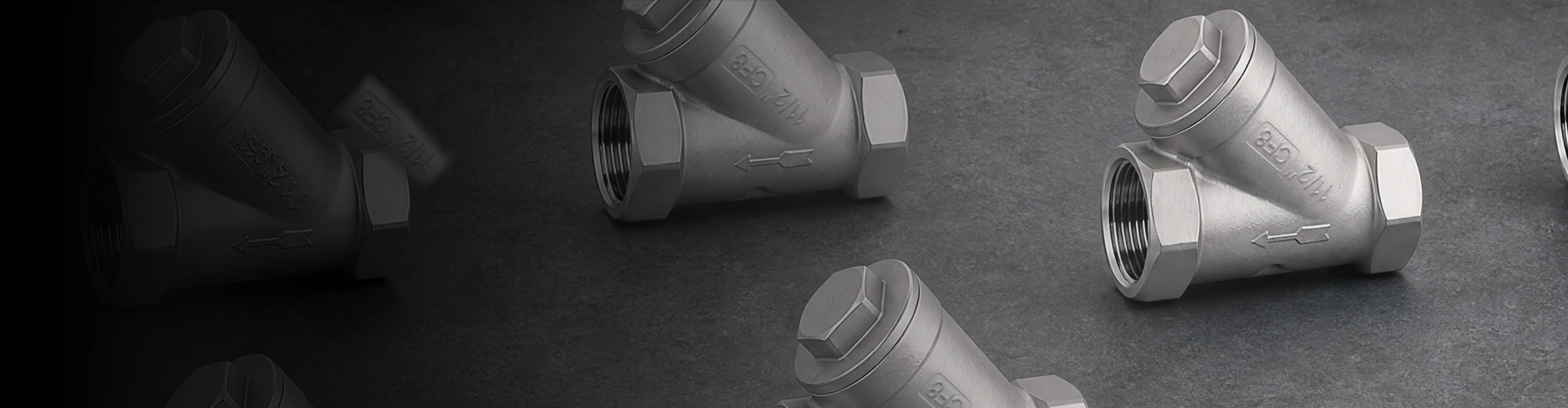

Shanghai Y Sierer designet til at fjerne faste partikler og affald fra rørledningsmedier, før de når pumper, kontrolventiler, målere, varmevekslere og andet downstream-udstyr. Den Y-formede krop giver et kompakt filtreringsarrangement med en aftagelig skærm, hvilket gør disse si velegnede til rørledningssystemer, hvor udstyrsbeskyttelse og bekvem skærmvedligeholdelse er påkrævet.

Y-type si kan bruges med vand, olie, gas, damp og andre kompatible industrielle medier, afhængigt af den valgte krop, skærm og tætningsmaterialer. Tilgængelige konfigurationer kan specificeres i henhold til rørledningsstørrelse, trykklassificering, strømningsretning, filtreringskrav, tilslutningsstandard og installationsbetingelser.

Industriel rørledningsbeskyttelse
Shanghai leverer rørledningsfiltre af Y-typen til beskyttelse af udstyr og filtrering af faste partikler. Angiv din rørledningsstørrelse, medium, tryk, temperatur, forbindelsestype og påkrævet filtreringsniveau til konfiguration og tilbudssupport.

Hvordan en Y-si beskytter downstream-udstyr

Sigten opfanger faste partikler, der bæres af rørledningsmediet, mens den tillader væsken at fortsætte gennem hovedstrømningspassagen. Dette hjælper med at reducere risikoen for, at affald trænger ind i følsomme nedstrømskomponenter og kan understøtte mere stabil drift af pumper, reguleringsventiler, målere, varmevekslere og lignende udstyr.

I modsætning til et filter designet til fin eller specialiseret separation, bruges en rørledningssi generelt til mekanisk fjernelse af større faste partikler og affald på installationssiden. Den passende skærmåbning skal vælges i henhold til det påkrævede beskyttelsesniveau og det tilladte trykfald for systemet.

Y-type krop og aftageligt skærmdesign

Den karakteristiske Y-formede krop huser filtreringsskærmen i en vinkel i forhold til hovedstrømningsvejen. Denne konfiguration giver et kompakt arrangement til mange industrielle rørsystemer, samtidig med at skærmen kan fjernes til inspektion og rengøring.

Afhængigt af designet kan en afløbs- eller nedblæsningsforbindelse også være tilvejebragt for at hjælpe med at fjerne ophobet affald uden at demontere rørledningen fuldstændigt. Den faktiske konfiguration skal bekræftes i henhold til ventil- eller simodellen, installationsarrangementet og projektkravene.

Skærmrengøring er en del af sivedligeholdelse
Efterhånden som snavs samler sig på skærmen, kan strømningsmodstanden øges. Regelmæssig inspektion og rengøring hjælper med at opretholde den nødvendige flowkapacitet og holde tryktabet inden for det acceptable område for systemet.

Valg af skærmnet og perforering

Skærmåbningen er en af de vigtigste parametre ved valg af en Y-type si. En mindre åbning kan give finere partikeltilbageholdelse, men det kan også øge trykfaldet og kræve hyppigere rengøring, når rørledningen indeholder et højt niveau af affald.

Udvælgelsen bør tage hensyn til partikelstørrelsen, der skal fjernes, medium viskositet, flowhastighed, tilladt tryktab og følsomheden af downstream-udstyr. Shangtai kan gennemgå disse parametre, når den bekræfter den passende skærmkonfiguration.

Udvælgelsesfaktor	Hvorfor det betyder noget
Partikelstørrelse	Bestemmer den nødvendige skærmåbning til fjernelse af snavs
Flowhastighed	Påvirker strømningshastighed og tryktab gennem skærmen
Medium viskositet	Påvirker strømningsmodstand og filtreringsydelse
Nedstrøms udstyr	Bestemmer det nødvendige niveau af partikelbeskyttelse
Rengøringsfrekvens	Hjælper med at afgøre, om manuel rengøring eller et afløbs-/udblæsningsarrangement er passende

Trykfald og flowkapacitet

Enhver si introducerer et vist tryktab, fordi mediet passerer gennem en sigte. Trykfaldet kan stige, når partikler samler sig på filtreringselementet. Af denne grund bør Y-si-valg tage højde for den nødvendige flowhastighed, rørstørrelse, skærmareal, skærmåbning og tilladt differenstryk.

Regelmæssig rengøring er vigtig, når rørledningen bærer en betydelig mængde affald. Trykmålere eller differenstrykindikatorer kan bruges i egnede systemer for at hjælpe med at bestemme, hvornår skærmen kræver inspektion eller rengøring.

Installationsorientering og flowretning

Korrekt installation er vigtig for effektiv partikelopsamling og bekvem vedligeholdelse. Strømningspilen på filterhuset skal passe til den faktiske rørledningsstrømningsretning. Sigtekammeret skal også placeres i overensstemmelse med den specifikke model og medium, så opsamlet affald kan forblive i det udpegede kammer.

Mange Y-type designs kan installeres i vandrette rørledninger, mens visse konfigurationer også kan bruges i lodrette rørledninger, når strømningsretningen og skærmens orientering er passende. Installationskravene skal bekræftes, før filteret monteres i systemet.

For damp eller andre specielle tjenester kan installationsretningen kræve yderligere overvejelser for at håndtere kondensat, dræning og vedligeholdelsesadgang. Følg altid den gældende produktdokumentation og projektrørkrav.

Krop og skærmmaterialer

Materialevalg bør være baseret på rørledningsmediet, tryk, temperatur og korrosionsforhold. Almindelige kropsmaterialer omfatter kulstofstål, rustfrit stål, støbejern, duktilt jern og legeret stål. Rustfrit stål og andre korrosionsbestandige materialer kan vælges til skærmen i henhold til servicemiljøet.

For ætsende medier eller medier med højere temperatur skal både krops- og indvendige skærmmaterialer kontrolleres for kompatibilitet. Tætningsmaterialer bør også vælges i henhold til driftstemperatur og medium.

Endeforbindelser til industrirør

Shanghai Y-type si kan konfigureres med forskellige endeforbindelsesmuligheder i henhold til rørledningsdesignet og gældende standarder. Almindelige konfigurationer omfatter flange-, gevind-, stumpsvejsnings- og muffe-svejseforbindelser.

Når du vælger en forbindelse, skal du overveje rørledningsstandarden, nominel størrelse, trykklassificering, installationsmetode, tilgængelig plads og vedligeholdelseskrav. At matche siforbindelsen til det eksisterende rørsystem hjælper med at forenkle installationen og fremtidig udskiftning.

Produktapplikationer

Y-filtre er almindeligvis installeret opstrøms for udstyr, der kan blive påvirket af faste partikler eller installationsaffald. Typiske anvendelser omfatter:

Olie- og gasrørledningssystemer
Petrokemisk og kemisk forarbejdning
Vandbehandling og vandforsyningssystemer
Elproduktion og forsyningsledninger
VVS- og kølevandssystemer
Marine- og skibsrør
Industrielle procesrørledninger
Pumpe og kontrolventil beskyttelse
Varmeveksler og målerbeskyttelse

Den passende sikonfiguration afhænger af mediet, driftsbetingelser, filtreringskrav og gældende rørstandard. For specielle væsker eller alvorlig service bør tekniske parametre gennemgås før valg.

Fremstilling, inspektion og kvalitetskontrol

Shanghai kontrollerer vigtige fremstillings- og inspektionskrav i henhold til den gældende produktspecifikation. Materialevalg, kropsdimensioner, skærmkonfiguration, forbindelsesdimensioner, tætningskomponenter og trykrelaterede krav kan gennemgås under produktion og kvalitetsinspektion.

Shanghai opererer under et ISO 9001 kvalitetsstyringssystem og leverer produkter med relevant CE- og EAC-certificeringsstøtte. Hvor det kræves af projektet, kan relevante standarder og inspektionskrav såsom API 6D og API 598 gennemgås i henhold til den specifikke produkt- og ordredokumentation.

Projektdokumentation og inspektion
Til industrielle projekter kan Shangtai gennemgå nødvendige materialespecifikationer, trykklassificeringer, tilslutningsstandarder, inspektionskrav, tegninger og relevant dokumentation før produktion og forsendelse.

Sådan vælger du den rigtige Y-type si

Inden du anmoder om et tilbud, skal du forberede følgende oplysninger:

Nominel rør- eller sistørrelse
Trykklassificering
Arbejdsmedium
Driftstemperatur
Påkrævet skærmmaske- eller perforeringsstørrelse
Krop og skærmmateriale
Slutforbindelsestype
Rørledningsinstallationsorientering
Påkrævet flowhastighed
Mængde og projektkrav
Tegninger, specifikationer eller tekniske dokumenter, hvis de er tilgængelige

Hvis filteret er beregnet til at beskytte en specifik pumpe, reguleringsventil, måler eller varmeveksler, kan levering af udstyrsoplysninger og påkrævet filtreringsniveau hjælpe med at bestemme en passende konfiguration.

Ofte stillede spørgsmål

Hvad er de almindelige typer rørledningsfiltre?

Fælles design omfatter Y-type, kurv, T-type, duplex og midlertidige keglefiltre. En Y-type konfiguration overvejes ofte, når der kræves et kompakt inline arrangement og aftagelig skærm. Det endelige valg afhænger af rørledningslayout, flowkapacitet, vedligeholdelsesadgang og filtreringskrav.

Hvordan vælger jeg den korrekte skærmstørrelse eller perforeringsstørrelse?

Valget afhænger af partikelstørrelsen, der skal fjernes, medium viskositet, flowhastighed, tilladt trykfald og følsomheden af downstream-udstyr. En finere skærm er ikke altid det rigtige valg, fordi det kan øge tryktab og rengøringsfrekvens.

Kan en Y-type si installeres lodret?

Nogle konfigurationer kan installeres i lodrette rørledninger, når strømningsretningen og skærmens orientering er passende. Installationen skal følge flowpilen, produktinstruktionerne og kravene til det specifikke medie- og rørledningsarrangement.

Hvor ofte skal sigten rengøres?

Rengøringsfrekvensen afhænger af mængden og typen af affald i rørledningen. En trykmåler eller differenstrykindikator kan hjælpe med at identificere stigende modstand og bestemme, hvornår skærminspektion eller rengøring er påkrævet.

Vil Y-filter reducere rørledningstrykket?

Ja. Enhver si skaber et vist trykfald, når mediet passerer gennem skærmen. Korrekt dimensionering, passende skærmvalg, passende flowareal og regelmæssig rengøring kan hjælpe med at holde tryktabet inden for systemets acceptable område.

Hvilke materialer er tilgængelige?

Almindelige kropsmaterialer omfatter kulstofstål, rustfrit stål, støbejern, duktilt jern og legeret stål. Skærmmaterialer er ofte rustfrit stål eller andre korrosionsbestandige legeringer. Det passende materiale afhænger af mediet, tryk, temperatur og korrosionsforhold.

Hvilke endeforbindelser kan leveres?

Almindelige muligheder omfatter flange-, gevind-, stumpsvejsnings- og muffe-svejseforbindelser. Den påkrævede forbindelse skal matche rørledningsstandarden, nominel størrelse, trykklassificering og installationskrav.

Hvilke oplysninger er nødvendige for et tilbud?

Angiv venligst størrelse, trykklassificering, sitype, kropsmateriale, net- eller perforeringsstørrelse, arbejdsmedie, temperatur, tilslutningstype, installationsposition, flowhastighed og mængde. Tegninger eller projektspecifikationer er også nyttige, når en specifik konfiguration eller inspektionskrav er involveret.

Har du brug for en Y-type si til din rørledning?
Send din rørstørrelse, medium, tryk, temperatur, forbindelsestype, filtreringsbehov og mængde til Shangtai for teknisk bekræftelse og tilbud.

Send forespørgselellerKontakt Shangtai Valvefor hjælp til valg af Y-type si, tekniske specifikationer, projektkrav og tilbud.

View as

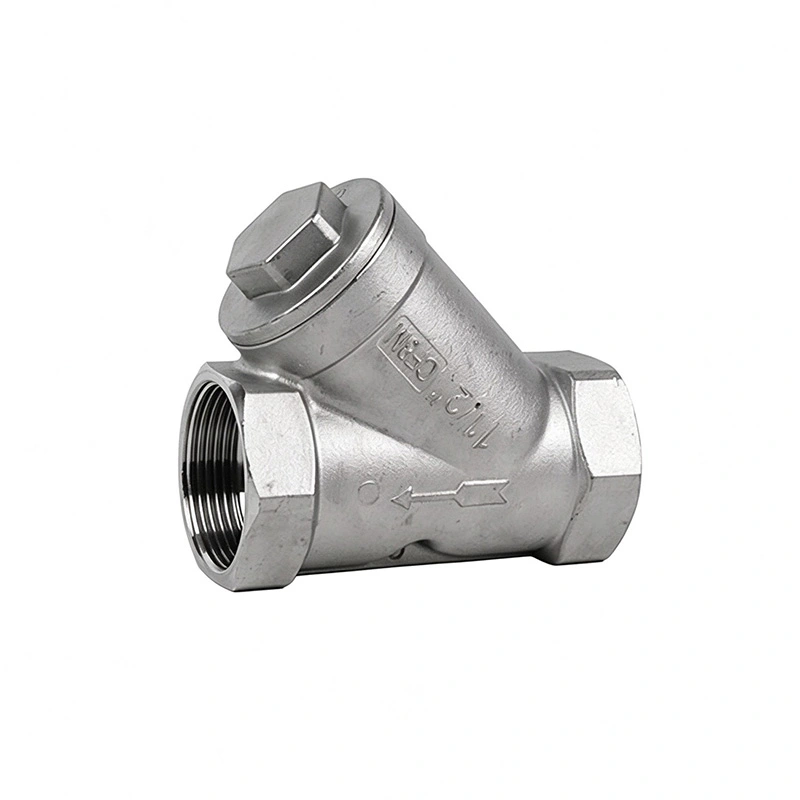

Y-si i rustfrit stål

Shangtai Y-sils i rustfrit stål fjerner effektivt faste urenheder fra rørledninger for at beskytte pumper, ventiler og instrumentering. Med kompakt struktur, stort filtreringsområde og lavt trykfald passer de til vand-, olie- og gassystemer. Som en direkte fabrik med streng QC og eksportemballage leverer vi holdbare industrielle filtreringsløsninger.
