Teknisk indsigt: 2000 WOG 2-delt højplatformskugleventil - designfunktioner og anvendelsesmiljøer

Mellemtryksudløbsrørledningerne til en bygastrykreguleringsstation arbejder ved et designtryk på 4,0 MPa. Systemet kræver integration med et SCADA-system til fjernafsendelse og nødstop. Ventiler skal give nul ekstern lækage, lange vedligeholdelsesfrie intervaller og understøtte in-line service for at undgå at afbryde gasforsyningen til distriktet.

2000 WOG 2-delte højplatformskugleventiler i CF8 (304 rustfrit stål) med NPT gevindende og RPTFE-forstærkede sæder blev valgt, udstyret med direkte monterede eksplosionssikre elektriske aktuatorer. Ventilens trykklassificering overstiger langt det faktiske driftstryk.

• Ventilhuset og tætningerne fungerer under langvarige forhold med lav belastning, hvilket i høj grad reducerer tætningskrybning. Levetiden forlænges med mere end50 %sammenlignet med standard PN40 kugleventiler.

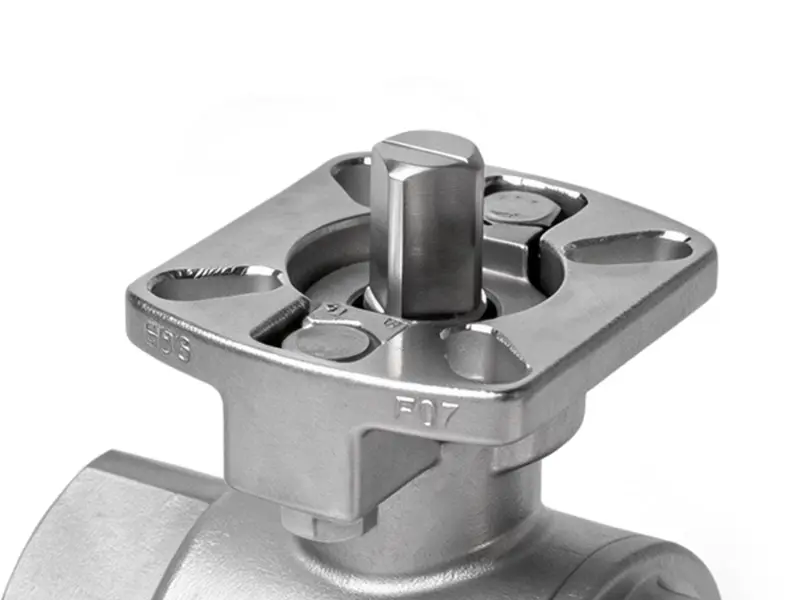

• ISO 5211 standard højplatformen muliggør direkte aktuatormontering uden adapterbeslag, hvilket reducerer installationstiden med30 %og sikrer højere koaksialitet for stabil fjernbetjeningsnøjagtighed.

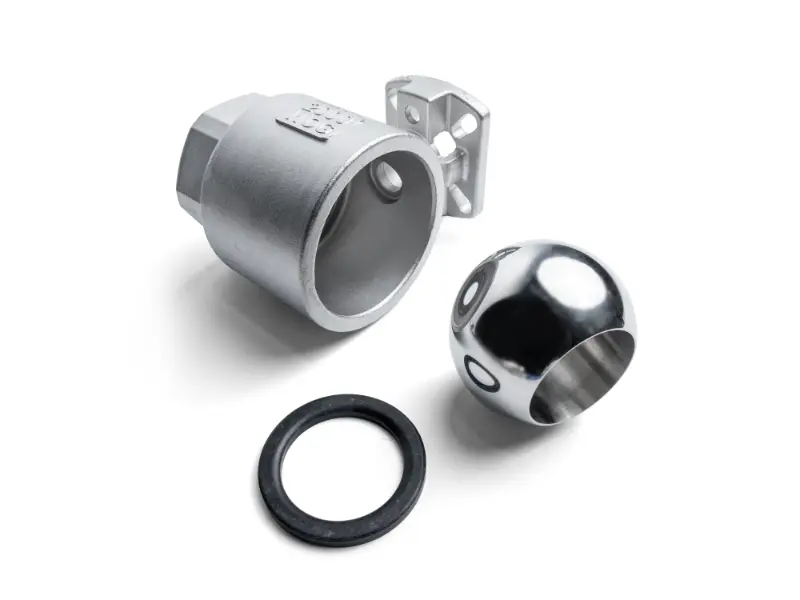

• Det 2-delte opdelte kropsdesign understøtter in-line adskillelse og udskiftning af tætninger uden at skære i rørledningen, hvilket reducerer distriktsvedligeholdelsesnedetid med70 %.
• Tovejs tætningsstruktur med flydende kugle leverer ingen ekstern lækage, hvilket sikrer sikker gastransmission og overholder bygasdesignspecifikationerne.

Højtryksgrenen af ​​et cirkulerende kølevandssystem i et stort raffinaderi fungerer ved 2,5 MPa, med intermitterende vandslagstød i rørledningen. Originale standard PN25 kugleventiler led hyppigt af sædelækage og kropsdeformation, og krævede rørledningsskæring til vedligeholdelse, hvilket forårsagede produktionsstop.

Udskiftet med 2000 WOG 2-delte højplatformskugleventiler i WCB kulstofstål, med fuld portstrømningsveje og parret med pneumatiske aktuatorer til programmeret on/off kontrol.

• 2000 WOG kraftige ventilhus tilbyder langt overlegen vandslagmodstand end standard PN25 ventiler, der modstår øjeblikkelig vandhammer op til10 MPauden kropsdeformation eller tætningssvigt.
• Fuld portdesign skaber tryktab på mindre end0,03 MPa, hvilket reducerer cirkulationspumpens belastning med5 %og levere bemærkelsesværdige langsigtede energibesparelser.
• Direkte monterede pneumatiske aktuatorer på den høje platform reagerer på mindre end1 sekund, velegnet til hyppige programmerede koblingsoperationer.
• Det 2-delte ventilhus tillader hurtig adskillelse til rensning af kalk og snavs fra kuglekernen, hvilket fordobler vedligeholdelseseffektiviteten uden rørledningsskæring eller produktionsstop.

Vandkølere af skruetypen i et stort kommercielt kompleks bruger R134a kølemiddel, med hovedledninger, der kører ved 1,8 MPa. Ventiler skal have fremragende tætningsevne for at forhindre kølemiddellækage og være kompatible med elektriske aktuatorer til gruppestyring via bygningsautomatiseringssystemet (BAS).

2000 WOG 2-delt højplatformskugleventiler i CF8 rustfrit stål, med specialiserede kølemiddeltætningssæder og direkte monterede kompakte elektriske aktuatorer.

• Højtryks-klassificeret ventilhus med præcisionsforsegling opnår ingen kølemiddellækage, hvilket eliminerer tab af kølekapacitet og miljømæssige emissionsproblemer.
• Standardiseret ISO 5211 høj platform interface forbedrer chiller batch samling effektivitet ved30 %. Aktuatorer er universelt udskiftelige uden brugerdefinerede adaptere for lettere eftersalgsudskiftning.
• Den 2-delte struktur letter demontering og vedligeholdelse under større eftersyn af køleren uden at beskadige rørledningssvejsninger, hvilket reducerer vedligeholdelsesomkostningerne ved at40 %.
• Driftstryk langt under den nominelle værdi forsinker forseglingens ældning betydeligt, hvilket forlænger det vedligeholdelsesfrie interval til over3 år.

En overfladeaktivt råmaterialeoverførselslinje i et dagligt kemisk anlæg kører ved 1,6 MPa, med mildt ætsende medier. Ventiler skal understøtte fjernstyring, være lette at skille ad og rengøre og opfylde hygiejnekravene ved batchskift.

2000 WOG 2-delt højplatformskugleventiler i CF8M (316 rustfrit stål) med fuldt portdesign, PTFE-sæder og eksplosionssikre pneumatiske aktuatorer.

• 316 rustfrit stålhus modstår mild korrosion. Fuldt portdesign har ingen flow-døde zoner, hvilket reducerer materialeopbygning og forringelse for at opfylde de daglige krav til kemisk produktionshygiejne.
• Langsigtet lavstressdrift under reducerede forhold eliminerer risiko for mediegennemtrængning og krydskontaminering mellem batchskift.
• Direkte monterede eksplosionssikre pneumatiske aktuatorer på ISO-højplatformen opfylder direkte krav til kemisk værksteds eksplosionsbeskyttelse uden yderligere ændringer.
• Det 2-delte opdelte design giver mulighed for hurtig adskillelse til indvendig rengøring og sterilisering, hvilket reducerer rengøringstiden for batchskift ved at60 %.

Højtemperatur Clean-in-Place-systemet (CIP) i en drikkevarefabrik arbejder ved 3,0 MPa med 80°C alkaliske rengøringsmidler. Ventiler skal være temperatur- og korrosionsbestandige, give pålidelig forsegling, understøtte automatiseret programkontrol og overholde fødevare-GMP-standarder.

Fødevaregodkendte 2000 WOG 2-delte højplatformskugleventiler i CF8 rustfrit stål, monteret med RPTFE-forstærkede højtemperatursæder og direkte monterede sanitære pneumatiske aktuatorer.

• 3,0 MPa driftstryk er langt under 2000 WOG nominelle rating, hvilket giver rigelig trykreserve selv ved høje temperaturer, uden risiko for tætningsfejl eller kropsdeformation.
• RPTFE-forstærkede sæder tilbyder overlegen temperatur- og kemikalieresistens med dobbelt så lang levetid som standard PTFE-sæder, som tåler kontinuerlig skuring med højtemperatur-rengøringsvæsker.
• Højt platform med direkte monteret design skaber ingen hygiejnedøde zoner ved aktuator-ventil-grænsefladen, let at rengøre og desinficere, fuldt ud i overensstemmelse med fødevareindustriens GMP-certificeringskrav.
• Det 2-delte ventilhus giver mulighed for hurtig demontering til intern renhedsinspektion uden at fjerne hele rørledningen, hvilket forenkler rutineinspektion og vedligeholdelse.
