Hvordan kan en trevejs kugleventil L-port forbedre flowkontrol i industrielle rørsystemer

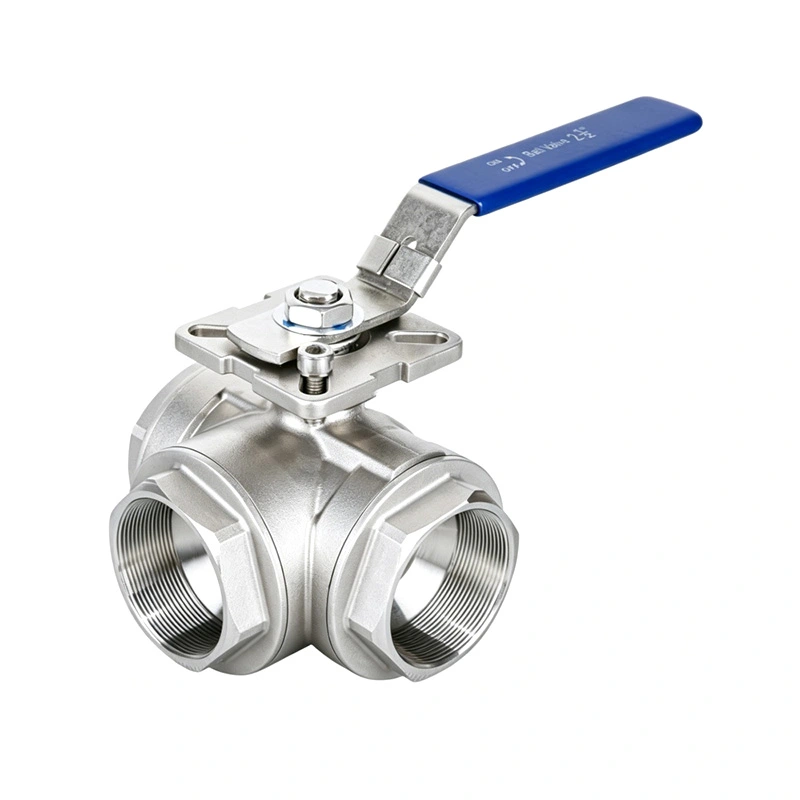

Shanghaigiver enTrevejs kugleventil L Portdesignet til pålidelig strømskifte i industrielle rørsystemer. Med en krop i tre dele, forlængede stødsvejseender og konstruktionsmuligheder i rustfrit stål hjælper denne ventil ingeniører med at styre væskedirigering, forenkle rørledningslayout og planlægge vedligeholdelse omkring krævende driftsforhold.

En tre-vejs kugleventil med en L-port konfiguration er designet til at omdirigere væske mellem to forbundne rørledningsgrene. Dens specielt bearbejdede kugle skaber en L-formet passage, der flugter med udvalgte porte, når håndtaget roterer. I modsætning til et T-port design, som kan forbinde flere porte samtidigt afhængigt af dens konfiguration, bruges en L-port ventil primært til flowdiversering og kildevalg. Valg af den korrekte ventil kræver opmærksomhed på portorientering, kropsmaterialer, sædekompatibilitet, tryk-temperaturklassificeringer og tilslutningsstandarder. Denne vejledning forklarer arbejdsprincippet, de vigtigste fordele, industrielle applikationer og købsovervejelser ved L-port tre-vejs kugleventiler, og hjælper ingeniører, vedligeholdelsesteams og industrielle købere med at træffe informerede beslutninger.

Indholdsfortegnelse

• Hvad er en trevejs kugleventil L-port?
• Hvordan virker en L-Port tre-vejs kugleventil?
• L-Port vs. T-Port: Hvad er forskellen?
• Hvad er de vigtigste fordele?
• Hvor bruges L-Port kugleventiler?
• Sådan vælger du den rigtige ventil
• Tekniske specifikationer til gennemgang
• Installations- og vedligeholdelsesanbefalinger
• Ofte stillede spørgsmål
• Konklusion: At træffe den rigtige beslutning om flowkontrol

Hvad er en trevejs kugleventil L-port?

En tre-vejs kugleventil er en mekanisk flowkontrolenhed med tre porte og en roterende kugle inde i dens krop. Den indvendige passage bestemmer, hvilke porte der kommunikerer, når ventilen betjenes. I en L-port konfiguration ligner passagen bogstavet L, hvilket gør det muligt for ventilen at lede væske mellem udvalgte forbindelser.

For eksempel kan en rørledning have én fælles forbindelse og to alternative udløb. Ventilen kan lede indkommende væske mod det første udløb eller skifte det til det andet udløb, afhængigt af den indvendige passage og håndtagets position. Den ubrugte gren er isoleret i den tilsigtede driftsposition, når ventilens design understøtter dette arrangement.

Shanghais produkt kombinerer dette flow-routing-princip med en tredelt krop og forlængede stødsvejseender. Den ekstra svejseendelængde giver arbejdsplads til rørledningsinstallation og kan være nyttig i isolerede eller nedgravede rørlayouts, hvor det specificerede design kræver ekstra frigang.

Almindelige konstruktionsovervejelser omfatter:

• Ventilhus:Rustfrit stål eller andre specificerede materialer valgt i henhold til applikationen.
• Kugle og stilk:Komponenter, der er ansvarlige for at styre flow og overføre driftsmoment.
• Sæder og tætninger:Dele, der understøtter tætningsydelse under de specificerede servicebetingelser.
• Forbindelser:Stumsvejsning, gevind eller andre konfigurationer afhængigt af den valgte model.
• Betjeningsmekanisme:Et manuelt håndtag eller en kompatibel aktuator, hvis tilgængelig.

Den endelige konfiguration skal altid kontrolleres i forhold til producentens godkendte tegninger og tekniske dokumentation.

Hvordan virker en L-Port tre-vejs kugleventil?

Ventilen fungerer ved at rotere en specielt boret kugle inde i ventilhuset. Når kuglepassagen flugter med to udvalgte porte, kan væske bevæge sig mellem disse forbindelser. Ændring af boldens orientering ændrer den tilgængelige strømningsvej.

I et typisk omdirigeringsarrangement omfatter driftssekvensen følgende forhold:

1. Første flowposition:Den fælles port forbindes til en valgt gren, hvilket tillader væske at følge den første rute.
2. Skifteoperation:Operatøren drejer håndtaget i henhold til producentens betjeningsvejledning.
3. Anden strømningsposition:Den indre passage flugter med den alternative gren og omdirigerer væsken.
4. Isolationsposition, hvis designet:Visse L-port-konfigurationer giver en position, der blokerer alle tre porte. Denne evne skal verificeres for den specifikke ventil.

Portnummerering, håndtagsorientering, rotationsvinkel og tilgængelige stoppositioner varierer mellem designs. Derfor bør operatører aldrig antage, at en bestemt håndtagsretning altid svarer til den samme strømningsvej.

Før idriftsættelse skal ventilens flowdiagram gennemgås og de tilsigtede forbindelser bekræftes under enhver tilladt driftsposition. Dette er især vigtigt i automatiserede systemer, hvor en forkert aktuatorsekvens kan afbryde produktionen eller sende væske til en utilsigtet destination.

L-Port vs. T-Port: Hvad er forskellen?

Selvom begge designs bruger tre porte, tjener deres indre kuglepassager forskellige formål. Valget mellem dem afhænger primært af, om systemet skal skifte flow mellem grene eller forbinde flere stier til opblanding og distribution.

Tabellen beskriver generelle designprincipper frem for at garantere hver ventils driftssekvens. Producenter kan tilbyde forskellige kuglearrangementer, sædekonfigurationer og stoppositioner.

Til applikationer, hvor to væskekilder skal forblive adskilte, kan et L-port design være passende, hvis dets godkendte flowdiagram bekræfter den påkrævede isolation. Hvor samtidig kommunikation mellem flere porte er nødvendig, kan et T-port design være mere egnet.

For yderligere baggrund, gennemgå producentens L-port tre-vejs kugleventil produktinformation, før du afslutter et valg.

Hvad er de vigtigste fordele?

1. Fleksibel Flow Routing

En L-port ventil giver operatører mulighed for at skifte mellem udpegede rørledningsgrene uden at installere separate ventiler ved hvert skiftepunkt. Dette kan forenkle arrangementet af udstyr, der bruges til væskeoverførsel, kildevalg og procesruting.

2. Pladseffektiv rørledningsdesign

Kombination af flere flowforbindelser i et ventilhus kan reducere antallet af individuelle komponenter, der kræves i passende installationer. Færre komponenter kan også betyde færre tilslutningspunkter, der kræver inspektion, selvom det overordnede systemdesign bestemmer de faktiske besparelser.

3. Materialemuligheder i rustfrit stål

Konstruktion af rustfrit stål kan give nyttig korrosionsbestandighed i kompatible industrielle miljøer. Den passende kvalitet afhænger af procesmediet, kloridkoncentrationen, rengøringskemikalier, temperatur og andre driftsforhold. Materialevalg bør baseres på verificeret kompatibilitet snarere end antagelsen om, at alle rustfrie stål fungerer identisk.

4. Vedligeholdelsesadgang gennem tredelt konstruktion

Et tredelt hus kan gøre intern inspektion og service mere bekvem, fordi ventilen kan skilles ad i henhold til producentens procedurer. Efter at rørledningen er blevet isoleret, trykløst, drænet og gjort sikker, kan kvalificeret vedligeholdelsespersonale inspicere komponenter, der kan repareres, og udskifte kompatible sæder eller tætninger, når det er nødvendigt.

5. Udvidede stødsvejseender til specifikke installationer

Forlængede stumpsvejseender kan give yderligere spillerum under rørledningssvejsning, især i layouts, der involverer isolering eller nedgravede rør. Korrekt installation er stadig afgørende: svejseprocedurer skal kontrollere varmetilførslen for at undgå at beskadige sæder, tætninger eller andre temperaturfølsomme interne komponenter.

Hvor bruges L-Port kugleventiler?

Evnen til at omdirigere flow gør denne ventilkonfiguration nyttig i flere industrielle sektorer. Dens egnethed afhænger af procesmediet, tryk, temperatur, tilslutningsarrangement og påkrævet afspærringsevne.

• Petrokemisk forarbejdning:Skift kompatible processtrømme mellem udpegede rørledningsgrene.
• Olie- og gassystemer:Valg af alternative strømningsveje i applikationer, hvor ventilens trykklassificering og materialekompatibilitet er passende.
• Termiske energisystemer:Omdirigere kompatible væsker mellem proceskredsløb eller udstyrsforbindelser.
• Vandbehandling:Skift af vandstrømme mellem udvalgte renseledninger eller systemafgreninger.
• Industrielt udstyr:Ændring af væsketilførselsruten for at understøtte forskellige driftstilstande eller vedligeholdelsesarrangementer.

For eksempel kan et vandbehandlingsanlæg bruge en L-portventil til at vælge mellem to udpegede strømningsruter. Under systemdesignet bør ingeniører verificere portkortet, den påtænkte isolationstilstand og konsekvenserne af at ændre strømningsvejen, før ventilen tages i brug.

Ikke alle tre-vejs kugleventiler er egnede til enhver væske eller driftstilstand. Slibende partikler, viskøse medier, ætsende kemikalier, højt differenstryk og forhøjede temperaturer kan påvirke sædets levetid og tætningsydelse. Ventilen skal vælges til den faktiske service frem for branchenavnet alene.

Sådan vælger du den rigtige ventil

At købe en tre-vejs kugleventil indebærer mere end at matche den nominelle rørdiameter. En pålidelig udvælgelsesproces bør begynde med den nødvendige flowfunktion og fortsætte gennem materialekompatibilitet, mekaniske klassificeringer, installationsdimensioner og vedligeholdelseskrav.

1. Definer det påkrævede flowmønster

Identificer den fælles port, de alternative forgreninger og enhver påkrævet driftsposition. Få et producentens flowdiagram for at kontrollere, hvilke porte der er tilsluttet, og hvilke der er isolerede i hver position.

2. Bekræft tryk- og temperaturkrav

Kontroller det nominelle driftstryk ved den aktuelle driftstemperatur. Trykklassificeringer kan ændres med temperatur og materialevalg, så en maksimal trykværdi bør aldrig overvejes uafhængigt af de specificerede forhold.

3. Vælg kompatible krops- og tætningsmaterialer

Sammenlign procesmediet med de foreslåede krops-, kugle-, stilk-, sæde- og tætningsmaterialer. PTFE-baserede sæder og forstærkede PTFE-varianter har forskellige mekaniske og termiske egenskaber. Kemisk kompatibilitet og producentens tilladte serviceområde skal bekræftes for hver anvendelse.

4. Tjek tilslutningsstandarden

Bekræft den angivne forbindelsestype, dimensioner og gældende standard. Ved stumpsvejseinstallationer gennemgås slutforberedelsen og måltegningerne. Gevind- og svejsede forbindelser er ikke udskiftelige uden et passende konstrueret rørarrangement.

5. Beslut dig for manuel eller automatiseret drift

Et manuelt håndtag kan være tilstrækkeligt til lejlighedsvise ruteændringer. Hvor hyppig skift eller fjernbetjening er påkrævet, spørg, om en kompatibel pneumatisk eller elektrisk aktuator er tilgængelig. Bekræft driftsmoment, påkrævet vandring, positionsfeedback og den ønskede reaktion under strøm- eller luftforsyningssvigt.

6. Evaluer inspektions- og dokumentationsbehov

For kritiske tjenester, afklar materialeidentifikation, tryktestdokumentation, dimensionsinspektion, sporbarhed og eventuelle projektspecifikke acceptkrav. Disse optegnelser hjælper indkøbsteams og ingeniører med at bekræfte, at den medfølgende ventil matcher den godkendte specifikation.

Tekniske specifikationer til gennemgang

Shanghais offentliggjorte produktinformation giver et nyttigt udgangspunkt for evaluering af en L-port tre-vejs kugleventil med en tredelt krop og forlængede stødsvejseender. De anførte værdier nedenfor beskriver den refererede produktkonfiguration og bør bekræftes i forhold til tilbuddet og det aktuelle godkendte datablad før køb.

Disse tal er ikke universelle klassificeringer for alle L-port ventiler. Produktsiden diskuterer også alternative materialer og tætningskonfigurationer. Købere bør anmode om den seneste tekniske tegning og skriftlig bekræftelse af tryk-temperatur-konvolutten, tilslutningsdetaljer og materialesammensætning for deres ordre.

Installations- og vedligeholdelsesanbefalinger

Korrekt installation og planlagt vedligeholdelse hjælper med at bevare ventilens ydeevne og reducere undgåelig nedetid. Følgende praksis er nyttig for ingeniør-, idriftsættelses- og vedligeholdelsesteams.

• Efterse før installation:Kontroller ventilhuset, svejseenderne, betjeningsmekanismen og den beskyttende emballage for skader eller forurening.
• Bekræft strømningsretningen:Sammenlign det faktiske portarrangement med det godkendte rørdiagram, før ventilen tilsluttes.
• Brug passende svejseprocedurer:For stødsvejsningsdesign skal du følge kvalificerede procedurer og kontrollere varmetilførslen i overensstemmelse med producentens instruktioner.
• Test driftssekvensen:Hvor det er sikkert og hensigtsmæssigt, verificer håndtagspositioner og strømningsvejsindikationer, før procesmediet introduceres.
• Forebyg usikker vedligeholdelse:Isoler ventilen, aflast trykket, dræn farligt indhold, og følg stedets lockout- og sikkerhedsprocedurer før adskillelse.
• Efterse sæder og pakninger:Tjek for slitage, kemiske skader, lækage og driftsproblemer med intervaller, der passer til servicen.
• Før tekniske optegnelser:Dokumentere inspektioner, udskiftninger, testresultater og eventuelle ændringer i driftsbetingelserne.

Kugleventiler er generelt beregnet til on-off service og flow routing, ikke kontinuerlig drosling, medmindre producenten specifikt godkender denne pligt. Betjening af en ventil i en uegnet delvist åben position kan øge turbulens, erosion eller sædeskade under visse forhold.

Ofte stillede spørgsmål

1. Hvad er hovedfunktionen af ​​en trevejs kugleventil L-port?

Dens primære funktion er at omdirigere væske mellem udvalgte rørledningsgrene. Den L-formede passage inde i kuglen forbinder udpegede porte i henhold til ventilens orientering. Det godkendte flowdiagram bør konsulteres for at bekræfte den nøjagtige driftssekvens og isoleringsevne.

2. Hvad er forskellen mellem en L-port og en T-port kugleventil?

Et L-port design bruges hovedsageligt til flow switching eller omdirigering mellem udvalgte porte. Et T-port design tilbyder yderligere forbindelsesmønstre og kan tillade alle tre porte at kommunikere samtidigt. Den korrekte indstilling afhænger af den nødvendige procesfunktion og producentens portkonfiguration.

3. Kan en L-port tre-vejs kugleventil fuldstændig lukke for flow?

Nogle L-port designs inkluderer en alle-porte-lukket position, mens andre har forskellige betjeningsarrangementer. Fuldstændig isolering skal bekræftes fra den specifikke ventils flowdiagram og tætningsspecifikationer. Hvor isolering er sikkerhedskritisk, verificer den påkrævede lækageydelse, og om yderligere isoleringsudstyr er nødvendigt.

4. Hvilke materialer er velegnede til en L-port kugleventil?

Materialevalg afhænger af væske, korrosionseksponering, tryk, temperatur og rengøringskrav. Rustfri stålkvaliteter såsom 304 eller 316 kan passe til mange applikationer, mens PTFE-baserede eller forstærkede sæder kan være passende til visse tjenester. Den komplette kombination af fugtet materiale skal kontrolleres for kompatibilitet.

5. Hvilke oplysninger er nødvendige for at anmode om et tilbud?

Angiv den nominelle ventilstørrelse, påkrævet portarrangement, tilslutningstype, tryk- og temperaturforhold, procesmedium, foretrukne materialer, mængde og driftsmetode. Rørledningstegninger, den nødvendige flowsekvens og projektspecifikke inspektionskrav kan hjælpe leverandøren med at bekræfte en passende konfiguration.

6. Hvorfor overveje en tredelt ventil med forlængede stødsvejseender?

En tredelt konstruktion kan forenkle adgangen til brugbare indvendige komponenter, underlagt producentens vedligeholdelsesprocedure. Forlængede stumpsvejseender kan give yderligere spillerum til svejsning og kan passe til visse isolerede eller nedgravede rørarrangementer. Dimensioner og installationsmetode bør kontrolleres før bestilling.

Konklusion: At træffe den rigtige beslutning om flowkontrol

En tre-vejs kugleventil med en L-port passage kan give en praktisk løsning til at skifte væske mellem udpegede rørledningsgrene. Dens effektivitet afhænger af valg af det korrekte portarrangement, verifikation af tryk- og temperaturgrænser, valg af kompatible materialer og sikring af, at ventilens driftspositioner matcher proceskravene. Konstruktionsdetaljer såsom en tredelt krop og forlængede stumpsvejseender kan også påvirke installationsplanlægning og langsigtet vedligeholdelse.

Shanghai tilbyder produktinformation og konfigurationsmuligheder for at understøtte valg af industriventiler. Hvis du sammenligner L-port-design, planlægger et nyt rørsystem eller udskifter en eksisterende ventil, skal du gennemgå specifikationerne for Three Way Ball Valve L Port og forberede dine driftskrav, før du afgiver en ordre. Kontakt vores team for at diskutere din ansøgning, bekræfte tekniske detaljer og anmode om et passende tilbud. Behagekontakt osi dag for at udforske ventilløsninger, der er skræddersyet til dine industrielle flowkontrolbehov.
