Når renlighed, korrosionsbestandighed, kompakt automatisering og pålidelig afspærring er vigtige,Shanghaigiver den1 STK Elektropoleret rustfrit stål direkte monteret kugleventilsom en praktisk løsning til krævende væskekontrolsystemer. Dens elektropolerede rustfri ståloverflade, direkte aktuatormonteringsstruktur og præcisionsbearbejdede komponenter gør den velegnet til farmaceutiske, fødevareforarbejdnings-, vandbehandlings-, kemiske og automatiserede industrielle applikationer.

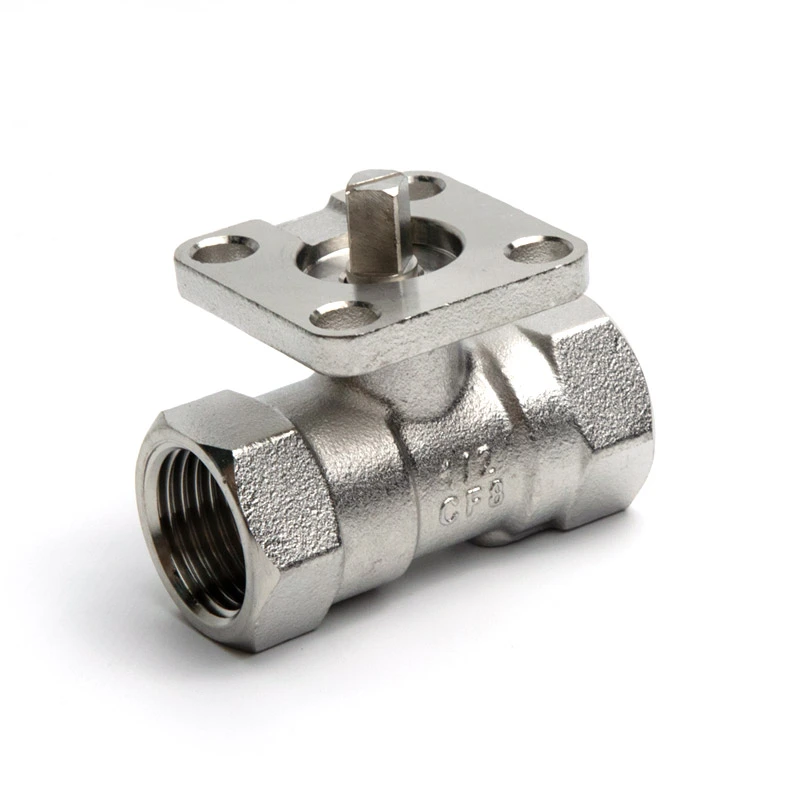

Den direkte monterede kugleventil i elektropoleret rustfrit stål kombinerer en konstruktion i ét stykke med en elektropoleret overflade og en integreret direkte monteret platform. Elektropolering skaber en glattere og mere ensartet overflade i rustfrit stål, der hjælper med at reducere ophobning af rester og forenkle rengøringen. Den direkte monterede struktur gør det muligt at installere kompatible pneumatiske eller elektriske aktuatorer uden yderligere monteringsbeslag, hvilket skaber en mere kompakt automatiseringsløsning. Med 304 og 316 rustfrit stål muligheder, NPT eller BSP gevindforbindelser, et 1/4"–2" størrelsesområde og trykkapacitet op til 285 PSI, kan denne type kugleventil opfylde en bred vifte af industrielle væskekontrolkrav.
Indholdsfortegnelse
Hvorfor vælge en elektropoleret kugleventil i rustfrit stål?
Hvordan forbedrer Direct Mount Design automatiseringen?
Hvad gør One-Piece-konstruktionen praktisk?
Hvor kan denne kugleventil bruges?
Nøglespecifikationer på et øjeblik
Hvordan skal købere vælge den rigtige ventil?
Vigtige fordele for industrielle købere
Overvejelser om installation og vedligeholdelse
Hvorfor overveje Shangtai til dit ventilprojekt?
Hvorfor vælge en elektropoleret kugleventil i rustfrit stål?
Overfladetilstand er en vigtig overvejelse, når en ventil fungerer i systemer, hvor renlighed, korrosionsbestandighed og vedligeholdelseseffektivitet har betydning. Elektropolering fjerner mikroskopiske uregelmæssigheder fra overfladen af rustfrit stål og giver en glattere finish. Dette kan hjælpe med at reducere områder, hvor forurenende stoffer eller procesrester kan samle sig.
Til applikationer, der involverer hyppig rengøring eller krævende hygiejnekrav, kan en glat ventiloverflade forenkle vedligeholdelsen. Rustfrit stål giver også en stærk kombination af mekanisk holdbarhed og korrosionsbestandighed, hvilket gør det velegnet til en lang række industrielle miljøer.
Shanghai-ventilen fås med 304 rustfrit stål som standardmateriale, mens 316 rustfrit stålkonfigurationer kan vælges, når projektforhold kræver yderligere korrosionsbestandighed. Produktsiden specificerer ASTM A351 CF8 (304) til karosseriet, med rustfrit stål, der bruges til større fugtede komponenter og PTFE-baserede tætningskomponenter.
- Glattere elektropoleret rustfri ståloverflade
- Forbedret modstandsdygtighed over for korrosion og overfladeforurening
- Lettere rengøring og vedligeholdelse
- Velegnet til renhedsfølsomme væskesystemer
- Fås i forskellige materialekonfigurationer af rustfrit stål
Hvordan forbedrer Direct Mount-designet automatiseringen?
Industriel ventilautomatisering kræver ofte en pålidelig forbindelse mellem ventilen og en aktuator. Traditionelle arrangementer kan kræve separate beslag eller monteringshardware, hvilket øger antallet af komponenter og det overordnede installationsfodaftryk.
En direkte monteret kugleventil integrerer en aktuatormonteringsplatform i ventildesignet. Kompatible pneumatiske eller elektriske aktuatorer kan derfor installeres direkte, hvilket hjælper med at forenkle det mekaniske arrangement. Dette er især nyttigt for udstyrsproducenter og systemintegratorer, der designer kompakte automatiserede væskekontrolenheder.
Den direkte monterede struktur kan give flere praktiske fordele:
- Kompakt installation:Eliminerer behovet for et separat monteringsbeslag i kompatible konfigurationer.
- Færre komponenter:En enklere forbindelse kan reducere yderligere hardware.
- Automatiseringsberedskab:Understøtter integration med pneumatisk eller elektrisk aktivering.
- Fleksibel betjening:Forlængede håndtag kan også overvejes til passende manuelle applikationer.
- Nemmere systemintegration:Det standardiserede monteringskoncept er nyttigt til OEM-udstyr og automatiserede processystemer.
Hvad gør One-Piece-konstruktionen praktisk?
Et kugleventilhus i ét stykke giver en ligetil konstruktion til applikationer, hvor et kompakt og robust ventilarrangement foretrækkes. Ventilen bruger en kugle-og-stamme-betjeningsmekanisme til at kontrollere væskestrømmen, mens sædet og tætningskomponenterne giver den nødvendige afspærringsfunktion.
Precision machining is also important. Nøjagtige dimensioner mellem krop, kugle, spindel og tætningskomponenter hjælper med at understøtte en jævn drift og pålidelig tætning. Shangtai specificerer præcisionsbearbejdede komponenter og materialeinspektion som en del af sin fremstillingstilgang.
Ventilen har også en anti-udblæsningsspindel og låseanordning. Disse funktioner kan være værdifulde i industrielle installationer, hvor kontrolleret drift og mekanisk sikkerhed er vigtige overvejelser.
Hvor kan denne kugleventil bruges?
Kombinationen af elektropoleret rustfrit stål, kompakt konstruktion og direkte aktuatormontering gør denne ventil velegnet til applikationer, hvor både væskeisolering og automatisering er påkrævet.
Typiske anvendelsesområder omfatter:
- Farmaceutisk udstyr:Nyttigt, hvor glatte overflader og rengørbare flowkontrolkomponenter er vigtige.
- Fødevareforarbejdning:Velegnet til væskesystemer, der kræver korrosionsbestandige komponenter i rustfrit stål.
- Vandbehandling:Egnet til automatiserede isolerings- og flowkontrolpunkter.
- Kemisk behandling:Rustfri stålkonstruktion kan give holdbarhed i udvalgte procesmiljøer.
- Industriel automation:Direkte aktuatormontering understøtter automatisk åbning og lukning.
- OEM udstyr:En kompakt ventilkonfiguration kan forenkle integrationen i pakket maskineri.
Anvendelsesegnethed bør altid vurderes i forhold til den faktiske væske, tryk, temperatur, kemisk kompatibilitet, tilslutningsstandard og aktuatorkrav.
Nøglespecifikationer på et øjeblik
De følgende specifikationer giver en praktisk reference til ingeniører, distributører, OEM-købere og systemintegratorer, der vurderer denne ventil.
| Parameter | Specifikation |
|---|---|
| Ventil type | 1 STK Elektropoleret rustfrit stål direkte monteret kugleventil |
| Nominel størrelse | 1/4" til 2" |
| Trykklasse | CL150 |
| Maksimalt tryk | 285 PSI |
| Trådstandarder | NPT / BSP |
| Design & Manufacturing Standard | ASME B16.34 |
| Teststandard | API 598 |
| Kropsmateriale | ASTM A351 CF8 (304) |
| Kugle og stilk materiale | ASTM A182 F304 |
| Sæde materiale | RPTFE (PTFE + 15 % fyldstof) |
| Temperaturområde | -25°C til 150°C |
| Porttype | Reduceret port |
For teknisk valg bør købere verificere de seneste måltegninger, tryk-temperaturklassificeringer, materialekonfiguration og tilslutningskrav, før de afgiver en ordre.
Hvordan skal købere vælge den rigtige ventil?
At vælge en kugleventil i rustfrit stål bør involvere mere end blot at matche den nominelle rørstørrelse. Ingeniører bør overveje det komplette driftsmiljø for at undgå problemer med kompatibilitet eller ydeevne.
1. Bekræft forbindelsesstandarden
Ventilen understøtter NPT- og BSP-gevindkonfigurationer. Den valgte gevindstandard skal matche det tilsluttede rør- eller fittingsystem for at undgå installationsproblemer.
2. Tjek tryk og temperatur
Det specificerede maksimale tryk er 285 PSI, mens det angivne temperaturområde er -25°C til 150°C. Faktiske påføringsbetingelser bør forblive inden for den gældende tryk-temperatur-klassificering.
3. Evaluer materialekompatibilitet
304 og 316 rustfrit stål tilbyder forskellige niveauer af korrosionsbestandighed. Procesvæsken, koncentrationen, temperaturen og rengøringskemikalierne skal alle tages i betragtning ved valg af materiale.
4. Bestem driftsmetoden
For automatiseret udstyr skal du bekræfte, om en pneumatisk eller elektrisk aktuator foretrækkes. Den direkte monterede struktur kan hjælpe med at reducere installationens kompleksitet, når aktuatoren er kompatibel med ventilmonteringsarrangementet.
5. Overvej flowkrav
Denne model bruger en konfiguration med reduceret port. Købere bør overveje den nødvendige flowhastighed og trykfald i stedet for at vælge en ventil udelukkende baseret på rørstørrelse. De anførte Kv-værdier kan være et nyttigt udgangspunkt for flowevaluering.
Vigtige fordele for industrielle købere
For købere, der sammenligner kugleventiler i rustfrit stål, kommer værdien af denne konfiguration fra kombinationen af overfladebehandling, konstruktion, automatiseringskompatibilitet og fremstillingsfleksibilitet.
| Feature | Praktisk fordel |
|---|---|
| Elektropoleret finish | Glattere overflade og lettere rengøring |
| Konstruktion af rustfrit stål | Korrosionsbestandighed og mekanisk holdbarhed |
| Direkte monteringsplatform | Forenkler aktuatorintegration |
| One-Piece Body | Kompakt og ligetil ventilkonstruktion |
| 304 / 316 Valgmuligheder | Tillader materialevalg til forskellige miljøer |
| NPT / BSP tråde | Understøtter forskellige krav til rørforbindelse |
| OEM tilpasning | Understøtter tilpassede specifikationer og bulkkrav |
Overvejelser om installation og vedligeholdelse
Selv en ventil af høj kvalitet kræver passende installations- og betjeningspraksis. Inden installation skal gevindet, tætningsfladerne, ventilhuset og rørledningen efterses for forurening eller beskadigelse. Rørledningen skal være korrekt justeret for at forhindre unødvendig mekanisk belastning på ventilen.
Under idriftsættelse skal du kontrollere, at ventilen åbner og lukker jævnt, og at aktuatoren, hvis den er installeret, fungerer inden for det påkrævede drejningsmomentområde. Trykprøvning skal følge de gældende projektprocedurer og sikkerhedskrav.
For langsigtet service bør vedligeholdelsesteams med jævne mellemrum kontrollere:
- Ekstern lækage omkring gevindforbindelser og tætninger
- Ventildriftsmoment og bevægelse
- Aktuator montering og justering
- Tegn på korrosion eller overfladeskader
- Sæde og tætningsevne
- Driftstryk og temperaturforhold
Det anbefales at følge producentens tekniske dokumentation og de gældende industristandarder ved installation, test eller servicering af ventilen.
Ofte stillede spørgsmål
Hvad er den største fordel ved en elektropoleret kugleventil i rustfrit stål?
Elektropolering giver en glattere overflade i rustfrit stål, der kan forbedre rengøringsevnen, reducere ophobning af overfladerester og understøtte korrosionsbestandighed. Dette gør ventilen særligt attraktiv til renhedsfølsomme industrielle applikationer.
Kan ventilen tilsluttes en pneumatisk aktuator?
Ja. Den direkte monterede platform er designet til at understøtte kompatible pneumatiske aktuatorer. Elektriske aktuatorer og passende forlængede håndtag kan også overvejes i henhold til driftskravene.
Hvilke størrelser er tilgængelige?
Standardstørrelsesområdet er 1/4" til 2". Købere, der kræver andre størrelser eller tilpassede specifikationer, kan diskutere deres krav med producenten.
Understøtter ventilen både NPT- og BSP-gevind?
Ja. NPT- og BSP-gevindforbindelsesmuligheder er tilgængelige, hvilket gør det muligt at matche ventilen med forskellige rørsystemer.
Hvilke standarder er forbundet med denne ventil?
Produktinformationen specificerer ASME B16.34 til design og fremstilling og API 598 til test og inspektion. Projektspecifikke krav bør bekræftes inden indkøb.
Kan Shangtai levere OEM-tilpasning?
Ja. Shangtai understøtter OEM og tilpassede ventilkrav, herunder materialevalg, specifikationer, overfladebehandling, tilslutningsstandarder og bulkproduktionskrav.
Hvorfor overveje Shangtai til dit ventilprojekt?
De1 STK Elektropoleret rustfrit stål direkte monteret kugleventiler designet til købere, der har brug for en kombination af glat overfladekvalitet i rustfrit stål, kompakt ventilkonstruktion og bekvem automatiseringsintegration. Dens 304/316 rustfri stål muligheder, NPT- eller BSP-forbindelser, direkte aktuatormonteringsstruktur og industrielle design gør det til et alsidigt valg til væskekontrolsystemer på tværs af flere industrier.
Shanghai understøtter distributører, OEM-udstyrsproducenter, systemintegratorer og industrielle projekter med skræddersyede ventilløsninger og bulkforsyningskapaciteter. Hvis du vurderer ventilstørrelse, materiale, trykklassificering, tilslutningstype, overfladebehandling eller aktuatorkompatibilitet, kan du se 1PC-kugleventilen med direkte monteret elektropoleret rustfrit stål for produktdetaljer og valginformation.
Leder du efter en pålidelig ventilløsning i rustfrit stål til dit næste projekt?Del din nødvendige størrelse, arbejdsmedium, tryk, temperatur, forbindelsesstandard og automatiseringskrav med Shangtai for at modtage en passende konfiguration og teknisk support.Kontakt osi dag for at diskutere dine OEM-, tilpassede eller bulkventilkrav og finde en praktisk løsning til dit væskekontrolsystem.
