3PC-svejsede ender i rustfrit stål kugleventil

Kugleventilen i rustfrit stål med muffesvejsede ender kombinerer et tredelt rustfrit stålhus med muffesvejsede ender for kompakte, permanente rørledningsforbindelser. Dens opdelte konstruktion gør det muligt at få adgang til indvendige tætninger og andre servicebare komponenter, efter at ventilen er isoleret og trykløst. Flow-passagen med fuld port understøtter lav strømningsmodstand, mens kugle-og-sæde-designet giver tovejs afspærring for kompatible væsker. Den er velegnet til højtryksrør i olie og gas, kemisk behandling, vandbehandling og andre industrielle systemer.

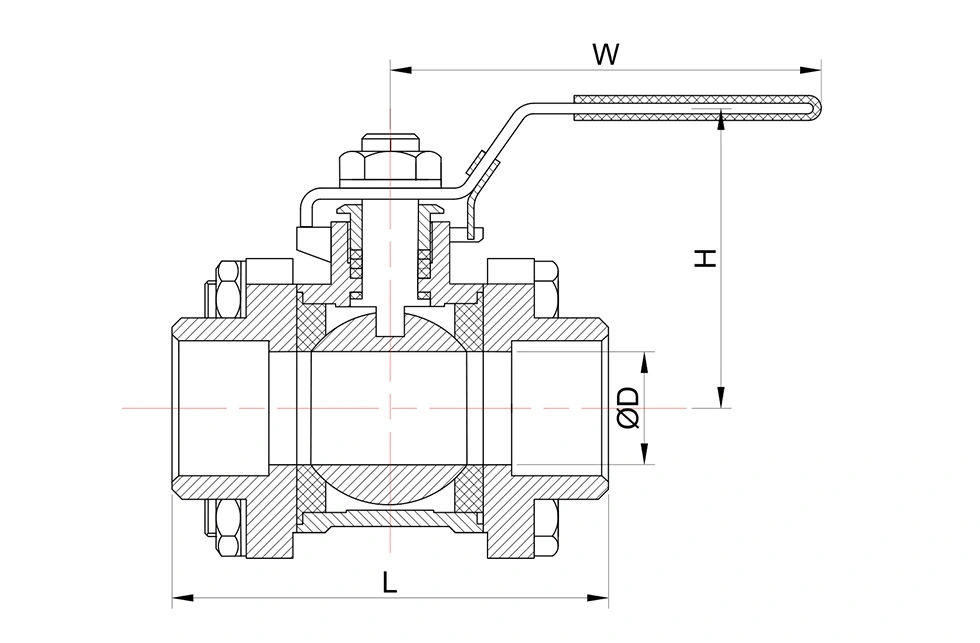

Hoveddimensioner

* N: Gevindender i henhold til ANSl B 2.1 NPT
* B: Gevindender i henhold til BS21 BSP

KvVÆRDIER

Kv (m3/h) = Vandstrømningshastighed i kubikmeter i timen, der vil generere et trykfald på 1 bar over ventilen.

Ventilfunktioner og nøglefunktioner

1. Sokkel-svejseforbindelse

Muffe-svejseenderne er bearbejdet til de specificerede tilslutningsdimensioner for svejset installation med kompatible rørføringer. Denne forbindelse bruges almindeligvis på industristrækninger med lille boring, hvor der kræves en permanent rør-til-ventil samling. Svejsning skal følge den gældende rørspecifikation og procedure.

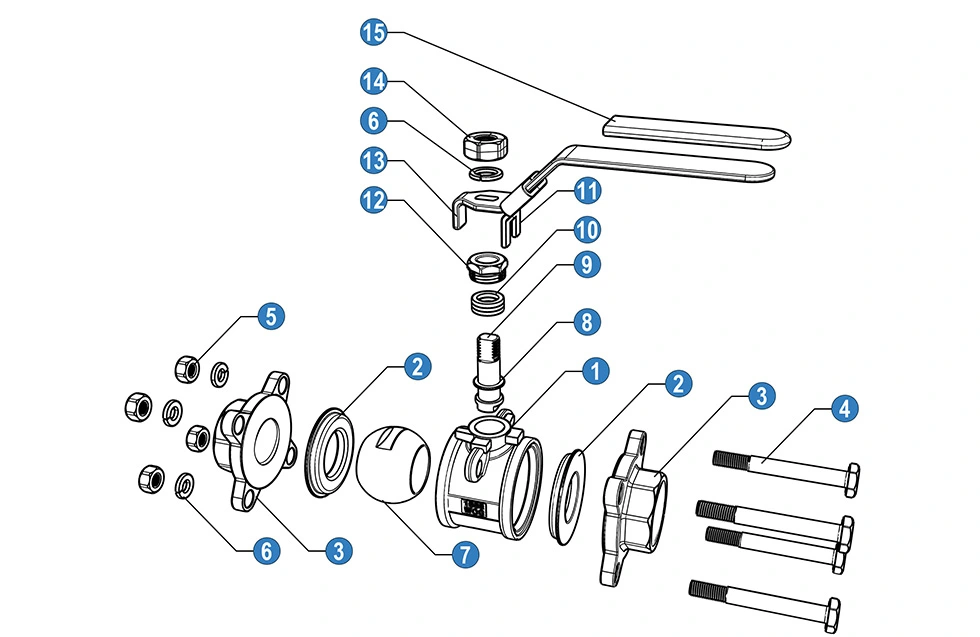

2. Krop i tre dele

Den tredelte boltede krop giver adgang til ventilens indre komponenter, efter at rørledningen er blevet isoleret og trykløst. Tætninger og andre dele, der kan repareres, kan efterses eller udskiftes uden at udskifte hele ventilenheden.

3. Kugle- og sædeforsegling

Kuglen roterer mod sædet for at åbne eller lukke flowpassagen. Ventilen giver afspærring i begge strømningsretninger, når det valgte sæde og tætningsmaterialer er egnede til driftsforholdene. Strømningspassagen tillader også væske at passere gennem ventilen med begrænset blokering, når den er helt åben.

4. Rustfrit stålkonstruktion

Rustfri stålkonstruktion er tilgængelig til anvendelser, der involverer kompatible vand, olie, gas og kemiske medier. Materialevalget bør tage højde for væskesammensætning, koncentration, driftstemperatur, tryk og korrosionsforhold.

Om Shangtai

Shangtai er baseret i Wenzhou, Zhejiang, Kina, og fremstiller industrielle ventiler til hjemme- og eksportmarkeder. Dets produktionsaktiviteter omfatter bearbejdning, ventilmontage, trykprøvning, inspektion og produktmærkning.

Kvalitetsstyringssystemet er certificeret til ISO 9001, og CE-dokumentation er tilgængelig for relevante produkter. Inspektion kan omfatte indgående materialetjek, igangværende inspektion, færdig ventilinspektion og kontrol før forsendelse i henhold til ordrekravene.

Til kugleventiler med muffesvejsning kan der leveres forskellige tilslutningskonfigurationer i henhold til de nødvendige dimensioner og gældende standarder. Type A og Type B fatningssvejsekonfigurationer er tilgængelige til specifikke krav, med forbindelsesdimensionerne bekræftet før produktion.

FAQ

1. Hvad er forskellen mellem muffe-svejsning og gevindforbindelser?

Muffe-svejseforbindelser bruger en svejset samling mellem ventilen og røret, mens gevindforbindelser er afhængige af matchende rørgevind. Muffesvejseender er almindeligvis specificeret til rør med små boringer, hvor en permanent svejset forbindelse er påkrævet. Den passende tilslutning afhænger af rørstandarden, tryk, temperatur og installationskrav.

2. Er der forskellige socket-svejsekonfigurationer tilgængelige?

Ja. Forskellige muffe-svejsekonfigurationer kan leveres i henhold til de nødvendige dimensioner og gældende rørstandarder. Tilslutningstype og dimensionskrav bør bekræftes før produktion, især for udskiftningsventiler og eksportprojekter.

3. Kan ventilen åbnes for intern vedligeholdelse?

Ja. Det tredelte legeme kan adskilles, efter at rørledningen er blevet isoleret og trykløst, hvilket gør det muligt at inspicere eller udskifte de indvendige tætninger og andre brugbare komponenter. Ventilen bør ikke skilles ad, mens rørledningen er under tryk.

4. Hvilke dokumenter er tilgængelige med ventilen?

ISO 9001- og CE-dokumentation kan leveres for relevante konfigurationer. Materialedokumentation, inspektionsprotokoller, testrapporter og produkttegninger kan også leveres i henhold til ordre- og projektkrav.

5. Hvilke anvendelser er egnede til en 3PC-svejsede ender af rustfrit stål kugleventil?

Ventilen kan bruges til kompatible væsker i olie og gas, petrokemiske, kemiske processer, vandbehandling, elproduktion og generelle industrielle rørsystemer. Materiale, sæde og tætningskomponenter skal vælges i henhold til det faktiske medium, tryk og temperatur.

6. Hvilke oplysninger kræves for valg af ventil?

Nøgleoplysninger omfatter ventilstørrelse, trykklassificering, muffe-svejsedimensioner, arbejdsmedium, driftstryk, temperatur, hus og tætningsmaterialer, mængde og gældende standarder. Ved udskiftningsprojekter kan eksisterende ventiltegninger eller dimensionsoplysninger også gives til bekræftelse.
