3PC kugleventil 2000WOG med ISO 5211 base til aktuator

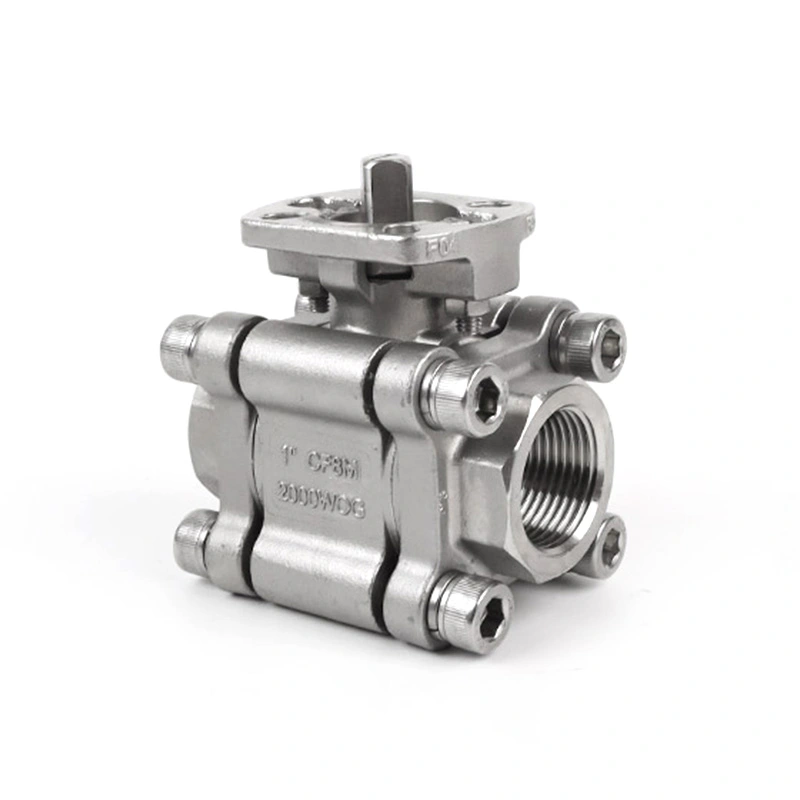

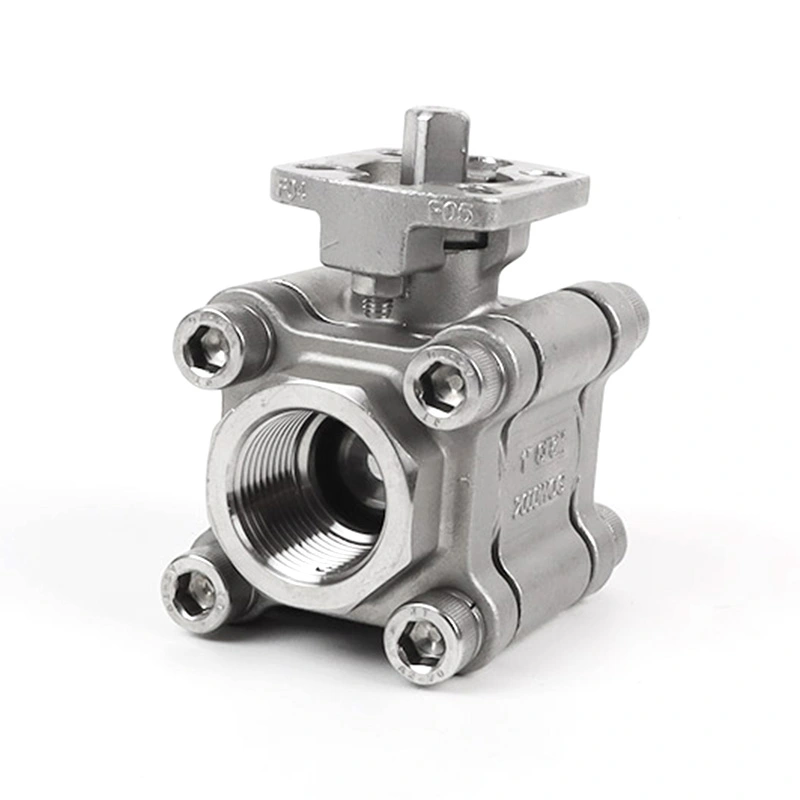

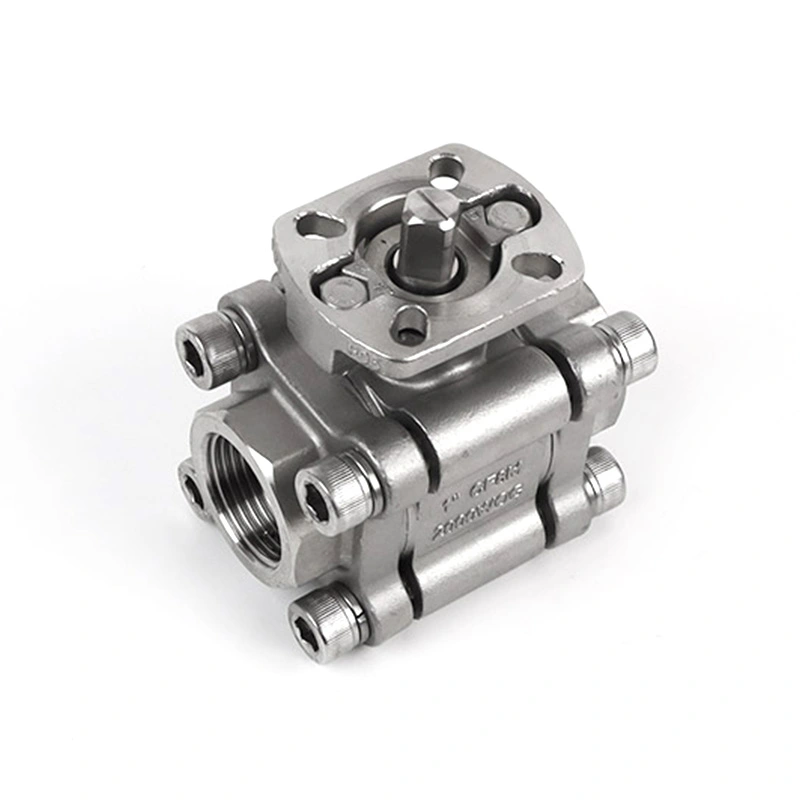

Shangtai 3PC kugleventil 2000WOG med ISO 5211 base til aktuator er en tredelt kugleventil i rustfrit stål designet til manuel eller automatiseret on-off service. Ventilen bruger et 316 rustfrit stålhus, kugle og spindel, med en ISO 5211 monteringsbase til aktuatorinstallation. Den fås i NPT- og BSP-gevindforbindelser og kan konfigureres til forskellige industrielle medier og driftsforhold.

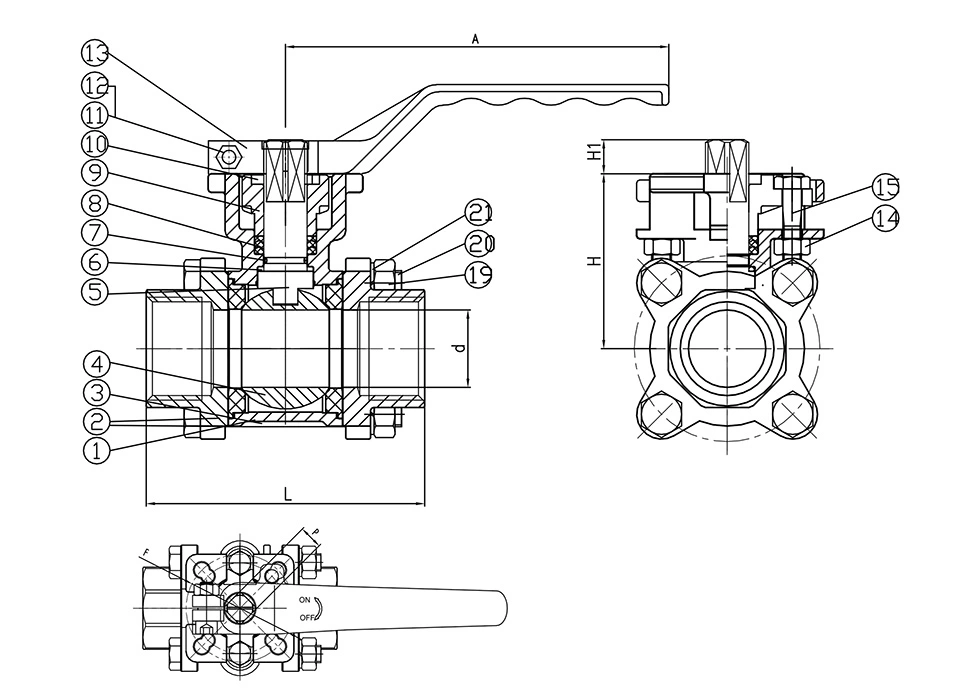

Hoveddimensioner

Generelle dimensioner:

Aktuator montering

3PC kugleventilen 2000WOG med ISO 5211 base til aktuator er konfigureret med en ISO 5211 monteringsbase til aktuator installation. Monteringsdimensionerne vist i den generelle dimensionstabel, inklusive F og P, kan bruges ved kontrol af aktuatorkompatibilitet. Den nødvendige aktuator skal vælges i henhold til ventilstørrelse, driftsmoment og systemkrav.

Det tredelte hus giver adgang til interne ventilkomponenter, når inspektion eller udskiftning er påkrævet. Den rustfri stålkonstruktion og RPTFE-sædekonfigurationen kan vælges til kompatible industrielle medier og driftsforhold.

Ansøgninger

Denne ventil kan bruges til on-off væskekontrol i industrielle rørsystemer, herunder vandbehandling, olie- og gasservice, kemisk behandling, trykluft, udstyrsslæder og generel procesrør. Mediekompatibilitet skal bekræftes fra krops-, sæde- og tætningsmaterialer før valg.

Til automatiserede systemer kan 3PC kugleventilen 2000WOG med ISO 5211 base for aktuator parres med en passende pneumatisk eller elektrisk aktuator i henhold til den nødvendige kontrolmetode og driftsmoment.

Forholdsregler ved brug

1. Bekræft, at ventiltryk og temperaturklassificeringer er egnede til de faktiske driftsforhold før installation.

2. Kontroller aktuatorens monteringsdimensioner og grænseflade, før du vælger en aktuator.

3. Vælg ventilsæde, tætninger og andre fugtede komponenter i henhold til arbejdsmediet og temperaturen.

4. Undgå stød eller overdreven ydre kraft på ventilhuset, håndtaget og gevindforbindelserne.

5. Installation, aktuatormontering og vedligeholdelse skal udføres i overensstemmelse med de gældende ventil- og rørledningsprocedurer.

Forsendelse & Emballage

Ventilerne er pakket i bølgekartoner og krydsfinerkasser til eksportforsendelse. Emballagespecifikationer kan justeres i henhold til ventilstørrelse, ordremængde og transportkrav.

FAQ

1. Hvad er det maksimale arbejdstryk for 3PC kugleventilen 2000WOG med ISO 5211 base til aktuator?

Det angivne maksimale tryk er 1975 PSI. Det tilladte arbejdstryk skal bekræftes i henhold til ventilstørrelse, temperatur, medium og den gældende tryk-temperaturklassificering.

2. Hvad er formålet med ISO 5211-basen?

ISO 5211-basen giver en standardiseret aktuatormonteringsgrænseflade. Aktuatorstørrelsen og monteringsdimensionerne bør kontrolleres i forhold til ventilens F- og P-dimensioner før installation.

3. Hvilke materialer bruges til ventilen?

Hovedkonfigurationen bruger CF8M til krop og hætte, 316 til kugle og frempind, RPTFE til sædet, og PTFE, Viton og 304 rustfrit stål til andre listede komponenter.

4. Kan ventilen bruges med pneumatiske eller elektriske aktuatorer?

Ja. Ventilen kan konfigureres til aktuatordrift. Aktuatoren skal vælges i henhold til ventilstørrelse, driftsmoment, monteringsgrænseflade og kontrolkrav.

5. Hvilke tilslutningsstandarder er tilgængelige?

De anførte tilslutningsmuligheder er NPT- og BSP-gevindender. Den relevante forbindelse skal bekræftes ved afgivelse af en ordre.

6. Kan andre materialer leveres?

Ja. Andre materialer er tilgængelige efter anmodning, afhængigt af det påkrævede tryk, temperatur, medium og komponentkonfiguration.
