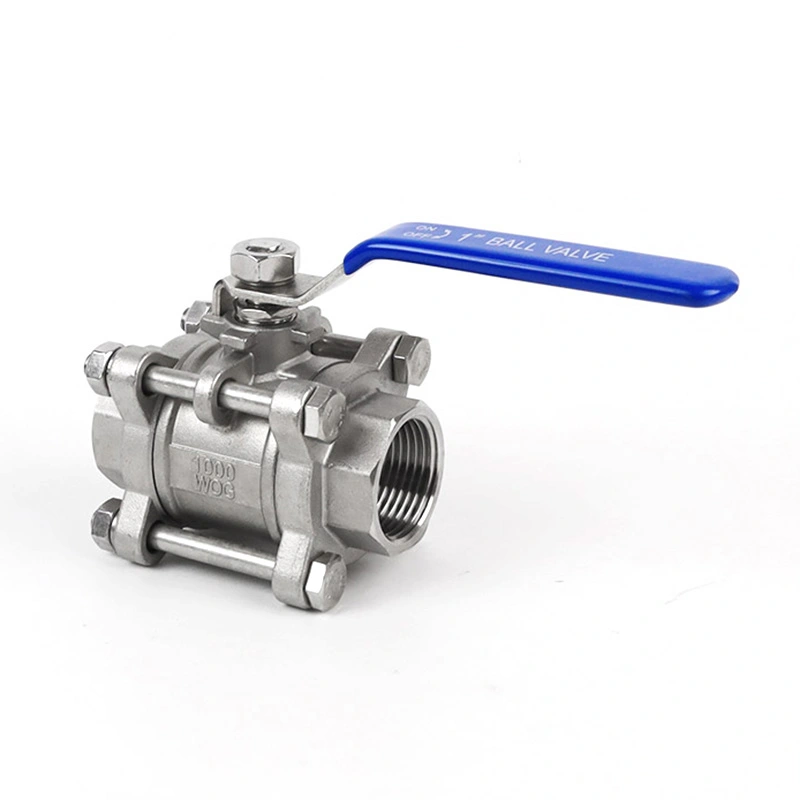

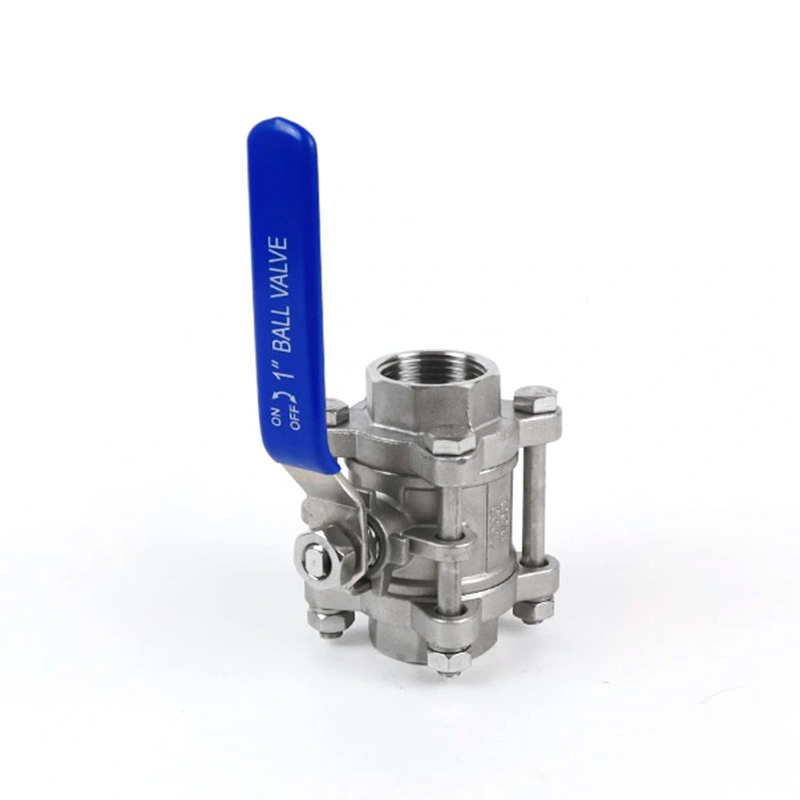

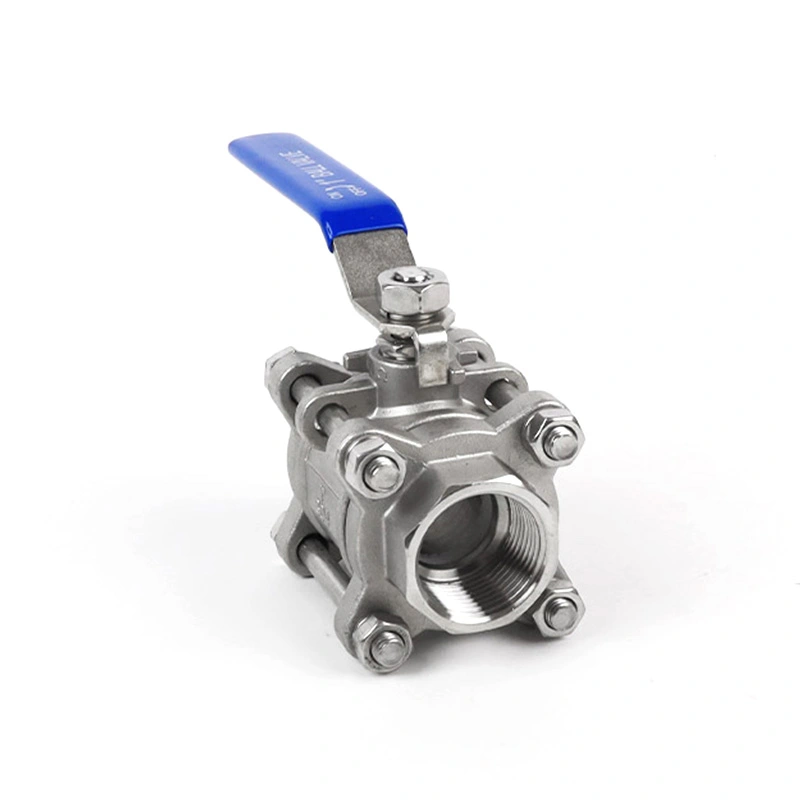

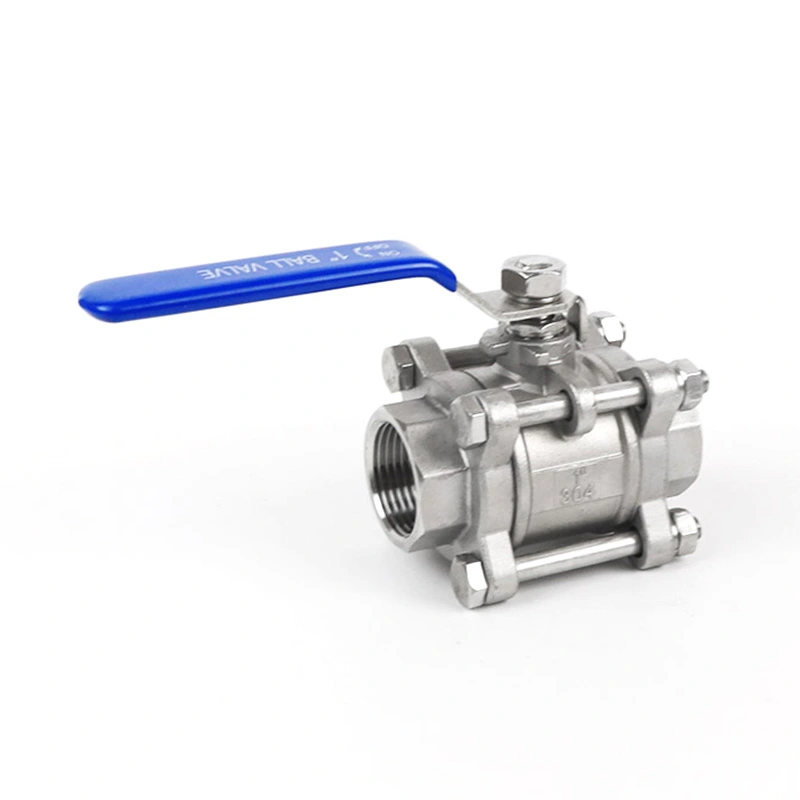

3PC Heavy Duty kugleventil med låseanordning

Shangtai 3PC Heavy Duty kugleventil med låseanordning er designet til industrielle rørledningssystemer, der kræver sikker afspærring og kontrolleret manuel betjening. Den tredelte konstruktion giver adgang til indvendige komponenter til vedligeholdelse, mens det låsbare håndtag hjælper med at forhindre utilsigtet ventildrift. Forskellige sæde-, tætnings-, tryk- og temperaturkonfigurationer kan leveres i henhold til arbejdsmediet og applikationskravene.

Fordele

1. Kraftig tredelt konstruktion

Det forstærkede tredelte hus er designet til industriel rørledningsservice, hvor der kræves en robust ventilkonstruktion. Det tredelte design gør det også muligt at åbne ventilen til inspektion eller vedligeholdelse uden at fjerne hele ventilhuset fra rørledningen.

2. Låsbart håndtag til kontrolleret betjening

Den integrerede låseanordning hjælper med at holde håndtaget i den valgte ventilposition og reducerer risikoen for utilsigtet eller uautoriseret betjening. Denne funktion er nyttig i industrielle systemer, hvor ventilpositionen skal kontrolleres under drift eller vedligeholdelse.

3. Anti-blowout stilk design

Spindeln er fastholdt indvendigt for at hjælpe med at forhindre spindeludstødning, når ventilen er under tryk. Denne konstruktion giver en ekstra sikkerhedsfunktion til industriel on/off service.

4. Materialemuligheder i rustfrit stål

Standard materialekonfigurationen inkluderer SS316 og SS304 muligheder for krop, kugle, frempind og andre komponenter. PTFE bruges til kuglesædet, friktionsringen og spindelpakningen i den angivne konfiguration. Materialevalg bør afstemmes efter arbejdsmediet, tryk og temperatur.

5. Tryk- og temperaturkapacitet

Ventilen er specificeret med en CL150-trykklasse, et maksimalt tryk på 540 PSI og et temperaturområde på -25℃ til 150℃ i henhold til den angivne konfiguration. Det faktisk tilladte arbejdstryk bør kontrolleres mod de gældende tryk-temperaturforhold før valg.

6. Fabriksfremstilling og kvalitetskontrol

Shangtai administrerer ventilproduktion, bearbejdning, montering, inspektion og trykprøvning på sin fabrik. Materialedokumentation og gældende CE- og ISO 9001-certifikater kan leveres i henhold til produkt- og ordrekrav.

Hoveddimensioner

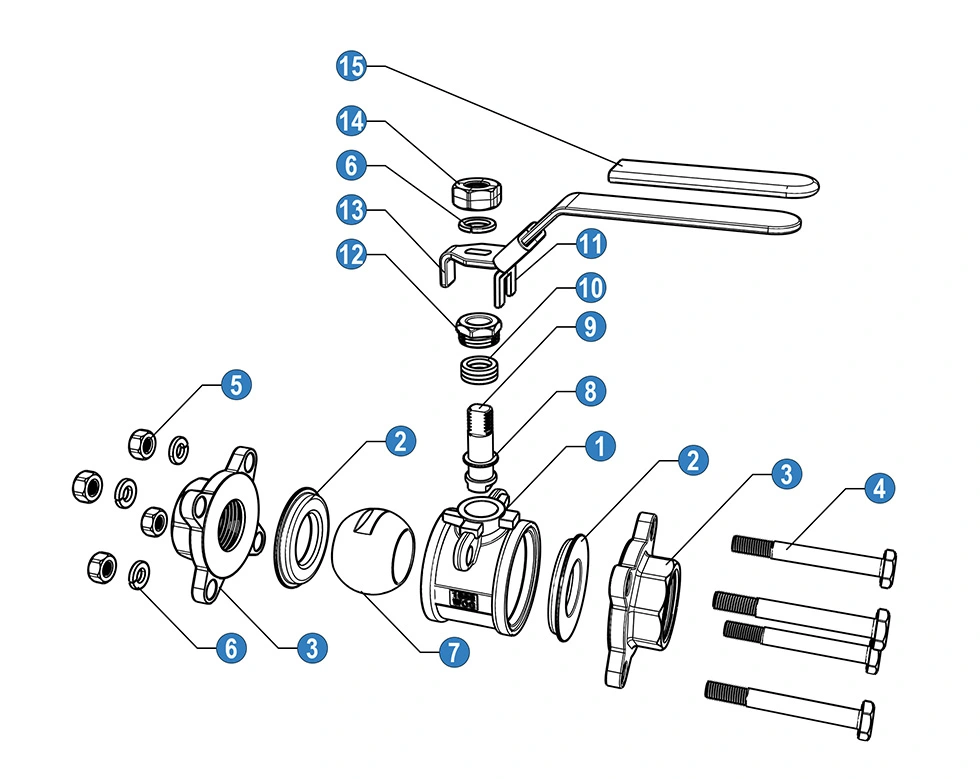

Materialer og komponenter

* N: Gevindender i henhold til ANSI B 2.1 NPT

* B: Gevindender i henhold til BS21 BSP

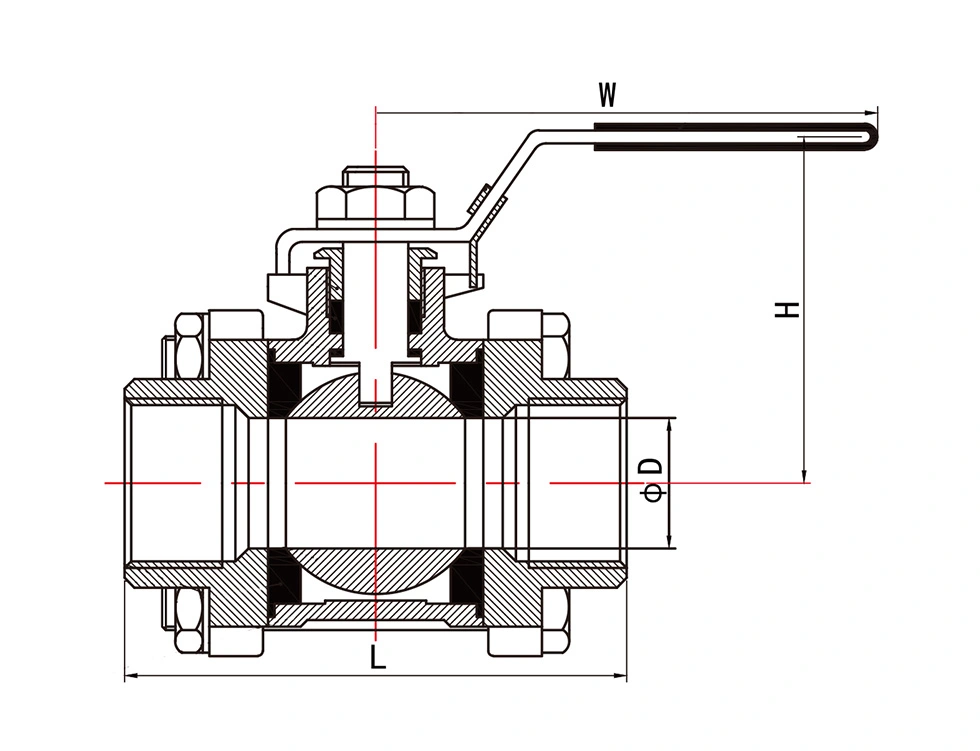

Generelle dimensioner

Kv Værdier

Kv (m3/h) = Vandstrømningshastighed i kubikmeter i timen, der vil generere et trykfald på 1 bar over ventilen.

Ansøgninger

3PC Heavy Duty kugleventilen med låseanordning er velegnet til industrielle rørledninger og udstyrsapplikationer, hvor manuel afspærring og kontrolleret ventildrift er påkrævet, herunder:

Olie & Gas

Kemisk forarbejdning

petrokemiske anlæg

Vandbehandling

Strøm- og forsyningssystemer

HVAC og industrielle rørledninger

Trykluftsystemer

Marine & Skibsbygning

FAQ

1. Hvad er en 3PC Heavy Duty kugleventil med låseanordning?

Det er en tredelt kugleventil designet til industriel on/off service og udstyret med en låseanordning på håndtaget. Den tredelte konstruktion giver adgang til de interne ventilkomponenter til inspektion og vedligeholdelse.

2. Hvad er formålet med låseanordningen?

Låseanordningen hjælper med at sikre håndtaget i den valgte åbne eller lukkede position og reducerer muligheden for utilsigtet ventildrift under normal service eller vedligeholdelse.

3. Hvilket tryk og temperatur kan denne ventil klare?

Den angivne konfiguration har en CL150-trykklasse, et maksimalt tryk på 540 PSI og et temperaturområde på -25℃ til 150℃. Det faktisk tilladte tryk skal bekræftes i henhold til ventilstørrelse, temperatur, medium og gældende tryk-temperaturklassificering.

4. Hvilke materialer er tilgængelige?

Den angivne konfiguration bruger SS316- og SS304-komponenter, hvor PTFE bruges til kuglesædet, friktionsringen og spindelpakningen. Andre materialevalg kan være tilgængelige afhængigt af driftsmediet og anvendelseskravene.

5. Hvilke tilslutningsstandarder er tilgængelige?

Ventilen fås med NPT og BSP gevindende. NPT gevindender følger ANSI B 2.1 NPT, mens BSP gevindender følger BS21 BSP i henhold til den medfølgende specifikation.

6. Hvad er Kv-værdien for en kugleventil?

Kv angiver strømningshastigheden af ​​vand i kubikmeter i timen, der giver et trykfald på 1 bar over ventilen. De anførte Kv-værdier kan bruges som reference ved evaluering af flowkapacitet for forskellige ventilstørrelser.

7. Kan ventilen tilpasses til forskellige applikationer?

Ja. Shangtai kan diskutere forskellige krops-, sæde-, tætnings-, tryk-, temperatur-, forbindelses- og materialekonfigurationer i henhold til arbejdsmediet og applikationskravene. Andre materialer er tilgængelige efter anmodning.

8. Hvilke standarder bruges til ventilen?

Den medfølgende specifikation refererer til ASME B16.34 for design og fremstilling og tryk-temperaturklassificeringer, mens API 598 bruges til test og inspektion. Den gældende standard skal bekræftes for den specifikke ventilkonfiguration og rækkefølge.

9. Kan der leveres materiale- og kvalitetsdokumenter?

Ja. Materialedokumentation og gældende CE- og ISO 9001-certifikater kan leveres i henhold til produktkonfigurationen og ordrekravene.

10. Er Shangtai en producent?

Ja. Shangtai fremstiller ventilen og styrer produktion, bearbejdning, montering, inspektion og relaterede forsyningsprocesser på sin fabrik i Wenzhou, Kina.
