3PC Kulstofstål Kugleventil 2000WOG

3PC Carbon Steel Kugleventil 2000WOG er en tredelt kugleventil med en forlænget spindel til isolerede rørledninger, nedgravede installationer og applikationer, hvor driftspunktet skal udvides. 2000WOG-vurderingen og tredelt konstruktion gør den velegnet til højtryks on-off væskekontrol. Ventilen kan skilles ad for inspektion og udskiftning af sæder eller pakninger.

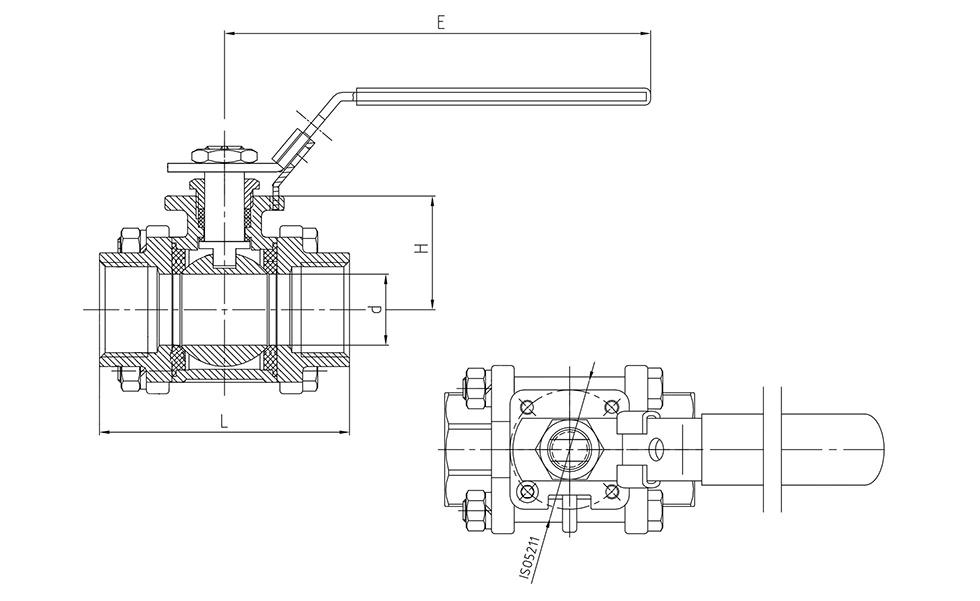

Hoveddimensioner

N: Gevindender i henhold til ANSI B 2.1 NPT
B: Gevindender i henhold til BS21 BSP

Nøglefunktioner

1. Forlænget stamme til særlige installationsforhold

Den forlængede spindel giver adgang til ventilens driftspunkt, når rørledningen er isoleret, nedgravet eller installeret på et sted med begrænset adgang. Anti-blowout spindelstrukturen hjælper med at fastholde spindelen inde i ventilhuset, når ventilen er under tryk.

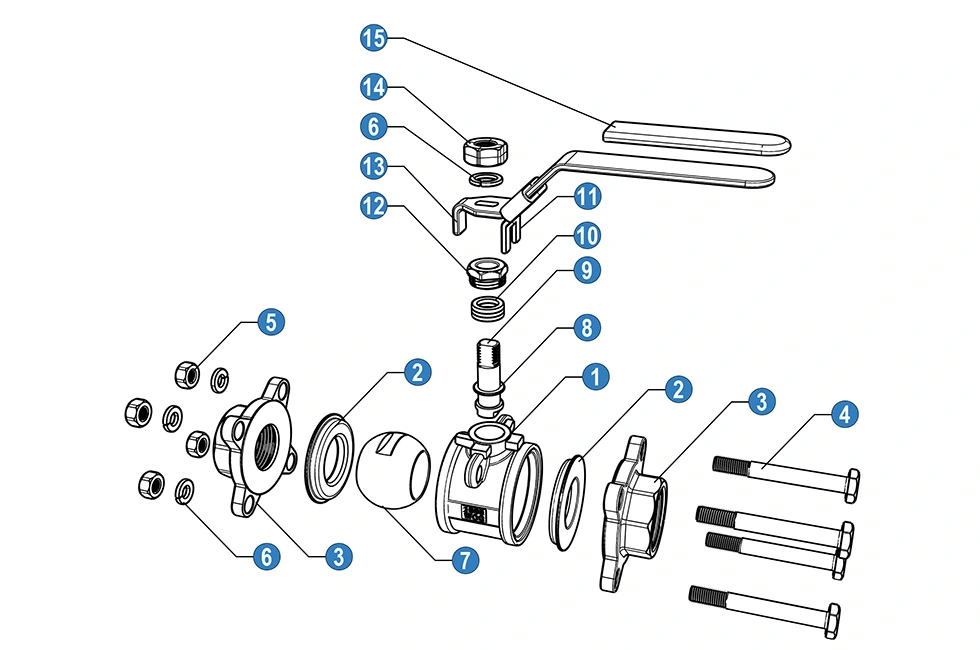

2. Tredelt konstruktion

Den tredelte krop gør det muligt at åbne ventilen for inspektion og vedligeholdelse. Sæder, tætninger og andet internt komponenter kan tilgås til udskiftning efter behov. Denne konstruktion er praktisk til industriel rørledning systemer, hvor periodisk vedligeholdelse er påkrævet.

3. 1975PSI maksimumtryk

De3PC Kulstofstål Kugleventil 2000WOGer opført med et maksimalt tryk på 1975PSI. Den anvendeligt arbejdstryk afhænger af ventilstørrelse, temperatur, medium og tryk-temperaturklassificering. Den 2000WOG-betegnelsen henviser til vand-, olie- og gasservice under de gældende klassificeringsbetingelser.

4. NPT- og BSP-forbindelser

Ventilen fås med NPT- og BSP-gevindforbindelser. Tilslutningsvalg skal matche rørledningen standard og installationskrav.

Materialeer og standarder

Den medfølgende konfiguration bruger ASTM A351 316 til ventilhuset, ASTM A182 F316 til kugle og spindel og RPTFE (PTFE+15%fv) for sædet. Andre materialer er tilgængelige efter anmodning i henhold til de påkrævede servicebetingelser.

Design og fremstilling er baseret på ISO 17292/API 608. Test og inspektion følger API 598, mens tryk-temperaturklassificeringer er refereret til ASME B16.34. Det angivne temperaturområde er -25 ℃ til 150 ℃.

Kvalitetskontrol

Produktionsinspektion dækker verifikation af indgående materiale, trykprøvning, tætningstest og færdig ventil inspektion. Materialetestrapporter og relevant produktdokumentation kan leveres i henhold til ventilen konfiguration og ordrekrav.

ISO 9001- og CE-dokumentation er tilgængelig for relevante konfigurationer. Materiale, sæde og tætningskomponenter kan også vælges i henhold til det nødvendige tryk, temperatur og medium.

Ansøgninger

3PC kulstofstål kugleventilen 2000WOG kan overvejes til højtryks on-off service i industrielle rørsystemer systemer, herunder vandbehandling, olie og gas, kemisk behandling, trykluft og generel væskekontrol. Den forlænget spindel er især nyttig, hvor isolering eller installationsdybde gør en standard ventilspindel vanskelig at adgang.

Før valg skal du bekræfte arbejdstryk, temperatur, medium, ventilstørrelse, tilslutningstype og tilgængelig installationsplads. Materialekompatibilitet bør kontrolleres for krop, kugle, frempind og sæde.

FAQ

1. Hvad er det maksimale arbejdstryk for 3PC Carbon Steel Ball Valve 2000WOG?

Produktdataene angiver et maksimalt tryk på 1975PSI. Det faktiske tilladte arbejdstryk skal bekræftes i henhold til ventilstørrelse, temperatur, medium og den gældende tryk-temperaturklassificering.

2. Hvad bruges den forlængede stilk til?

Den forlængede spindel bruges til isolerede rørledninger, nedgravede installationer og steder, hvor ventilen fungerer punktet skal placeres væk fra rørledningsforbindelsen.

3. Hvilke gevindforbindelser er tilgængelige?

NPT- og BSP-gevindforbindelser er tilgængelige. Tilslutningen skal vælges i henhold til rørledningsstandarden og installationskrav.

4. Kan ventilmaterialerne tilpasses?

Ja. Andre krops-, kugle-, spindel-, sæde- og tætningsmaterialer kan leveres i henhold til det påkrævede medium, tryk og temperatur.

5. Hvilke dokumenter kan fremlægges?

Materialeetestrapporter og gældende inspektions- eller produktdokumenter kan leveres i henhold til ventilen konfiguration og ordrekrav. ISO 9001- og CE-dokumentation er tilgængelig for relevante konfigurationer.

6. Hvordan er ventilen pakket til eksport?

Ventilerne er pakket i bølgekartoner og krydsfinerkasser til eksportforsendelse. Emballage specifikationer kan være justeret i henhold til ventilstørrelse, mængde og transportkrav.
