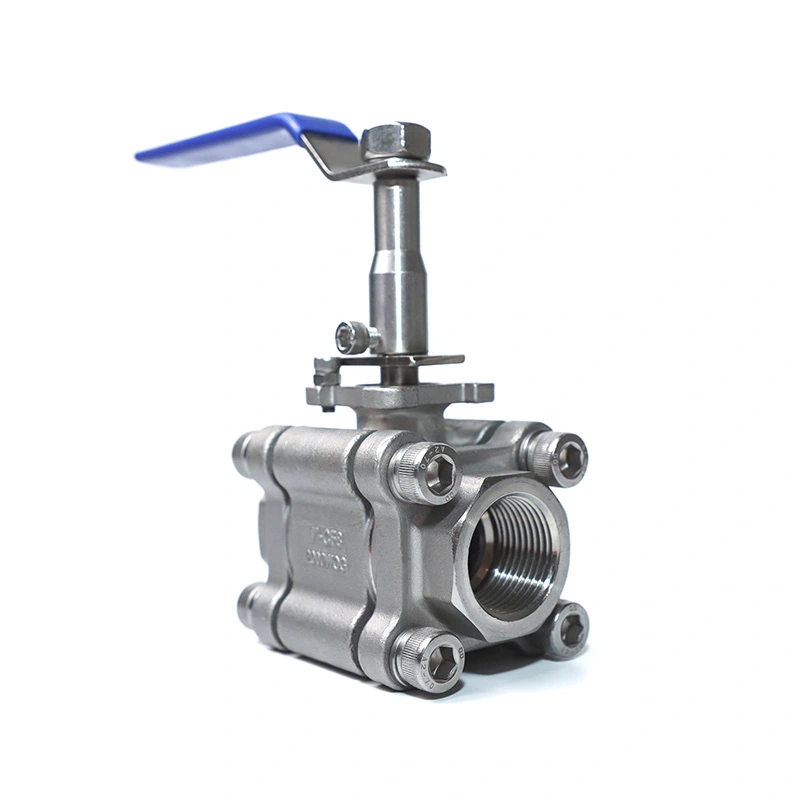

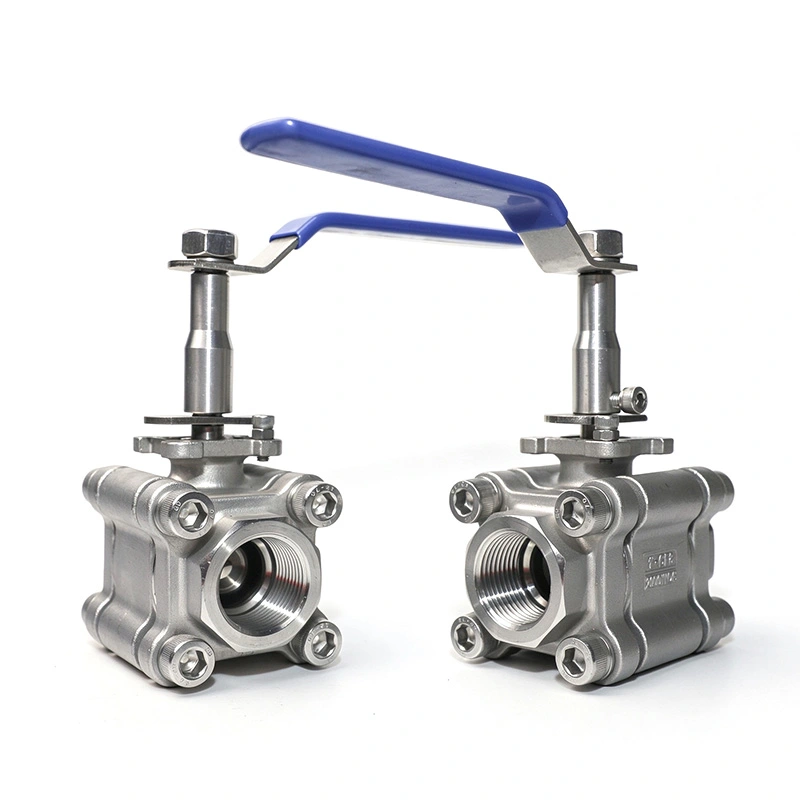

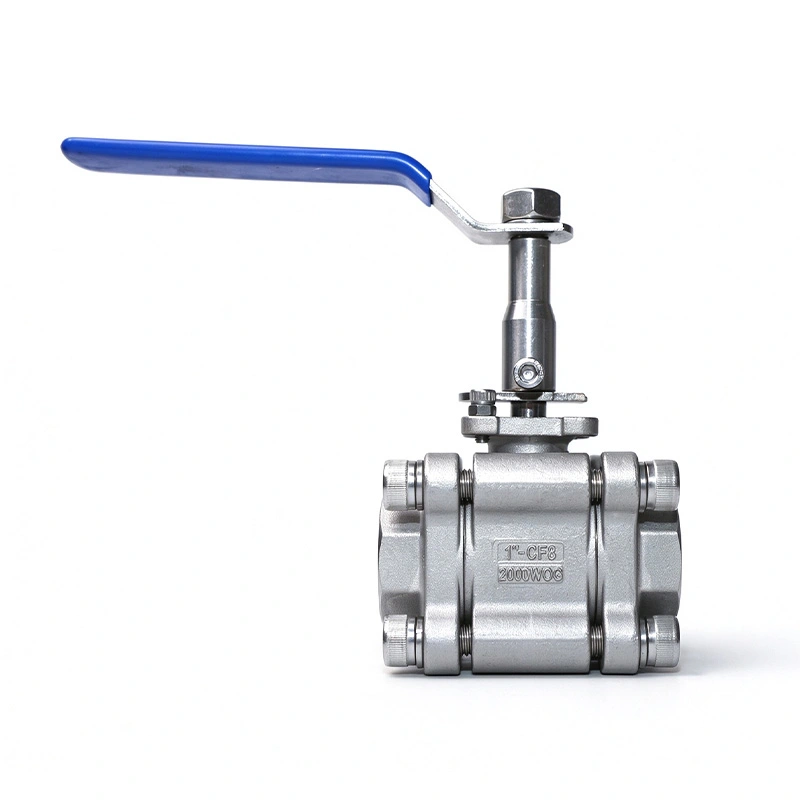

3PC Kugleventil i rustfrit stål 2000WOG forlænget spindel

3PC Kugleventil i rustfrit stål 2000WOG Extended Stem er designet til isolerede rørledninger, nedgravede installationer og andre applikationer, hvor ventilens driftspunkt skal forlænges. Ventilen har et 316 rustfrit stål krop, kugle og spindel, en tredelt konstruktion og NPT- eller BSP-gevindforbindelser. Den forlængede stilk tillader ventil, der skal betjenes væk fra den isolerede eller nedgravede sektion af rørledningen.

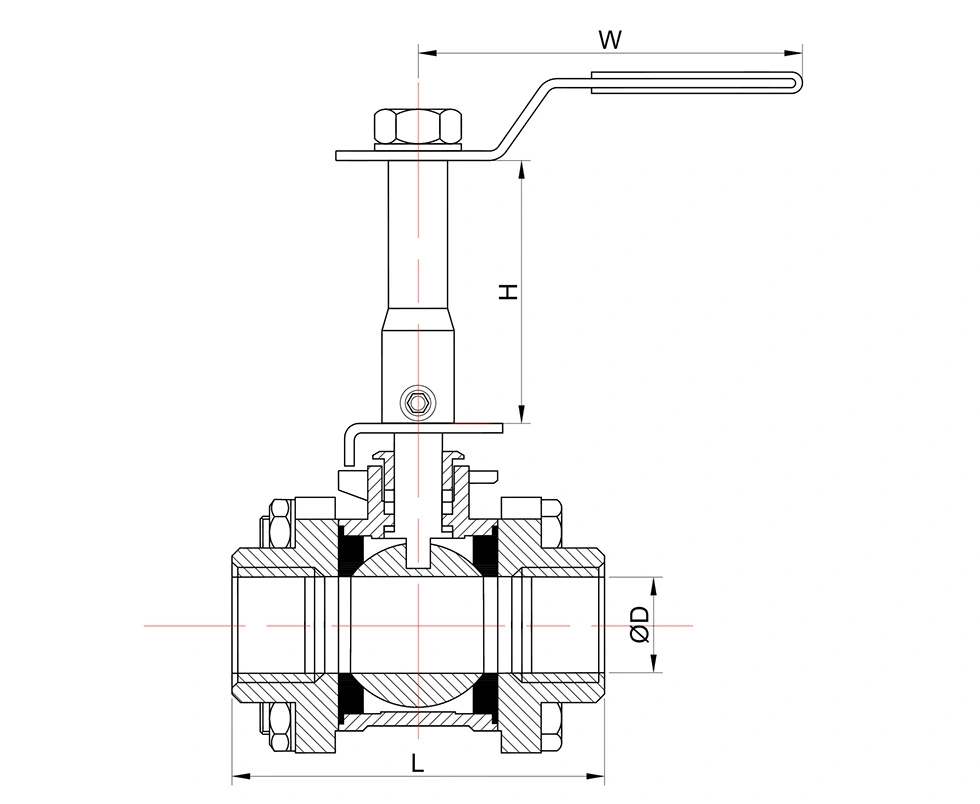

Hoveddimensioner

Generelle dimensioner:

Nøglefunktioner

1. Forlænget stamme til isolerede og nedgravede rørledninger

Den forlængede stilk placerer driftspunktet over eller væk fra rørledningsforbindelsesområdet. Denne konfiguration er nyttig, hvor rørisolering, underjordisk installation eller begrænset adgang gør en standardstamme vanskelig at betjene. Stilken bruger også en anti-udblæsningsstruktur til trykservice.

2. 316 rustfrit stålkonstruktion

Kroppen er lavet af ASTM A351 CF8M rustfrit stål, mens kuglen og frempinden bruger ASTM A182 F316. Disse materialer giver korrosionsbestandighed til kompatible vand-, olie-, gas- og industrielle væskeanvendelser. RPTFE sædet er specificeret for det angivne temperaturområde og servicebetingelser.

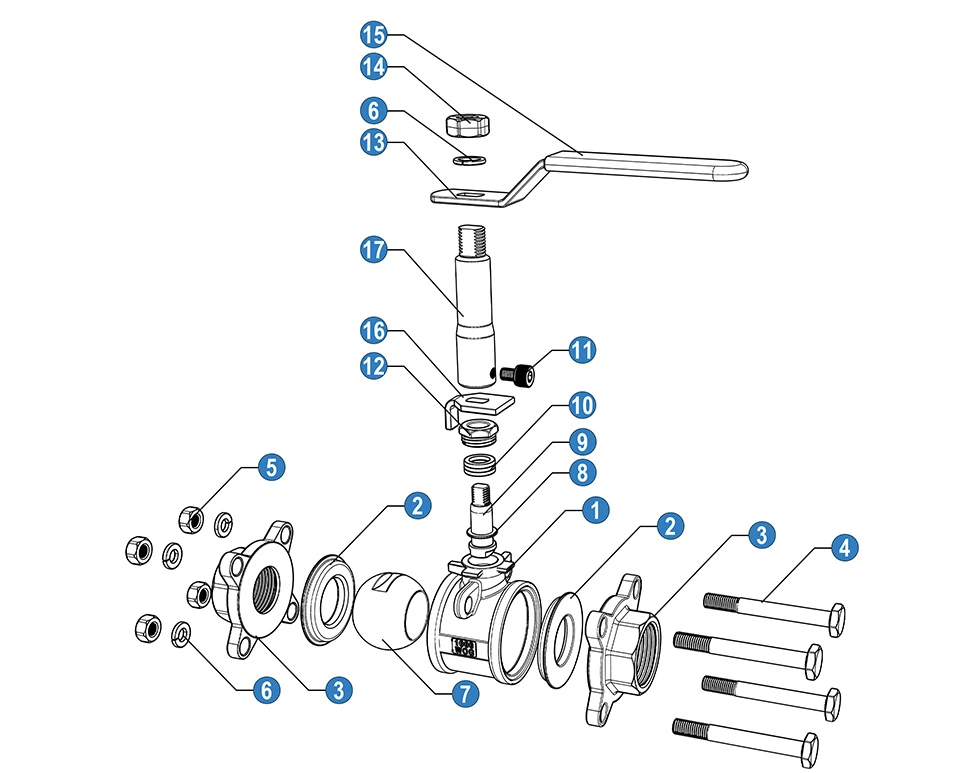

3. Body i tre dele

Den tredelte krop giver adgang til de interne komponenter til inspektion og vedligeholdelse. Ventilen kan være skilles ad når sæde, tætninger eller andre indvendige dele skal kontrolleres eller udskiftes, hvilket er nyttigt til vedligeholdelse af installerede rørledningssystemer.

4. 2000WOG trykvurdering

Den 3PC-kugleventil i rustfrit stål 2000WOG forlænget spindel er specificeret til højtryks on-off væskekontrol, med en maksimalt tryk på 1975 PSI angivet i produktdataene. Det gældende arbejdstryk skal bekræftes i henhold til ventilstørrelse, temperatur, medium og den relevante tryk-temperaturklassificering.

Standarder og kvalitetskontrol

Ventilen er fremstillet i overensstemmelse med ISO 17292/API 608-kravene, med tryk-temperatur-klassificeringer refereret til ASME B16.34 og test og inspektion i henhold til API 598. Produktionsinspektion omfatter indgående materiale kontrol, tryktest, tætningstest og færdig ventilinspektion.

ISO 9001- og CE-dokumentation er tilgængelig for relevante ventilkonfigurationer. Materiale testrapporter kan også være leveres efter ordre- og dokumentationskrav.

Ansøgninger

3-PC kugleventilen i rustfrit stål 2000WOG forlænget spindel kan bruges i rørledningssystemer, hvor forlænget ventil drift er påkrævet, herunder isolerede procesledninger, nedgravede rørledninger, vandbehandling, olie- og gassystemer, kemisk behandling og generel industriel væskekontrol.

Før valg skal du kontrollere rørledningsmediet, driftstryk, temperatur, tilslutningsstandard og tilgængelig installationsplads. Materialekompatibilitet bør også bekræftes for krop, kugle, stilk og sæde.

FAQ

1. Hvad bruges den forlængede stilk til?

Den forlængede spindel bruges til isolerede rørledninger, nedgravede installationer og andre steder, hvor ventilen driftspunktet skal placeres væk fra rørledningsforbindelsen. Det giver adgang til ventilen uden fjernelse af den omgivende isolering eller blotlæggelse af den nedgravede rørledningssektion.

2. Hvilke materialer bruges til ventilen?

Kroppen er ASTM A351 CF8M (316), mens kuglen og frempinden er ASTM A182 F316. Standardsædet er RPTFE (PTFE+15 %fv). Andre materialer er tilgængelige i henhold til de påkrævede servicebetingelser.

3. Hvilket tryk og temperaturområde understøtter ventilen?

Produktdataene viser et maksimalt tryk på 1975 PSI og et temperaturområde på -25℃ til 150℃. Faktisk tilladt tryk afhænger af ventilstørrelse, temperatur, medium og den gældende tryk-temperaturklassificering.

4. Hvilke gevindforbindelser er tilgængelige?

Standard gevindforbindelser er NPT og BSP. Andre tilslutningskrav kan diskuteres iht pipeline specifikation.

5. Kan materiale og tætningskomponenter tilpasses?

Ja. Andre krops-, kugle-, spindel-, sæde- og tætningsmaterialer kan leveres i henhold til driftsmediet, tryk og temperaturkrav.

6. Hvilke dokumenter er tilgængelige?

Gældende produktdokumentation kan omfatte materialetestrapporter, inspektionsoptegnelser og ISO 9001 eller CE dokumentation for den relevante ventilkonfiguration.

7. Hvordan er ventilen pakket til eksport?

Ventilerne er pakket i bølgekartoner og krydsfinerkasser til eksportforsendelse. Emballagen kan justeres i henhold til ventilstørrelse, ordremængde og transportkrav.
