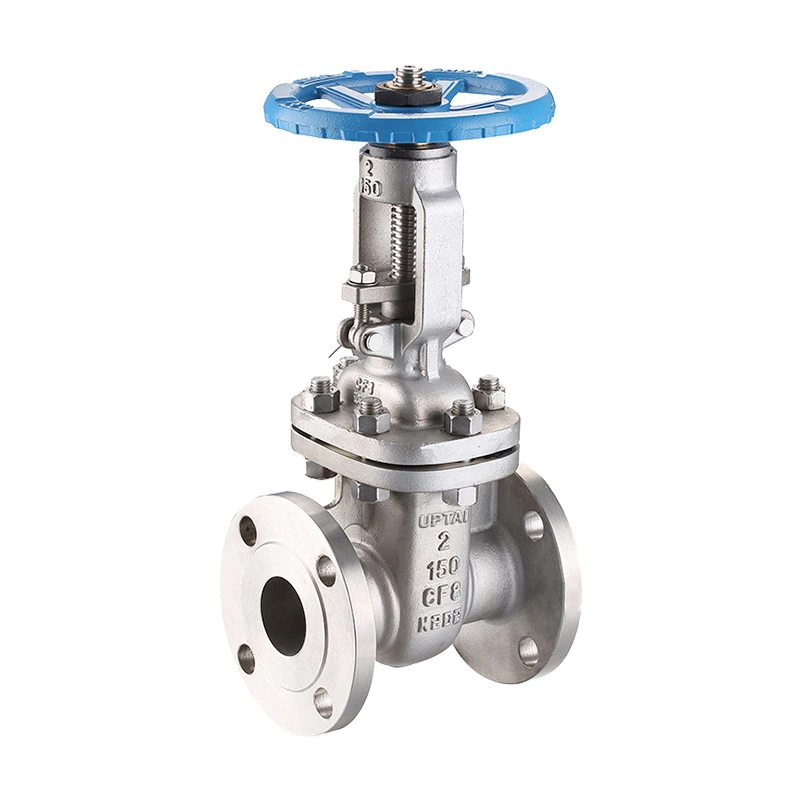

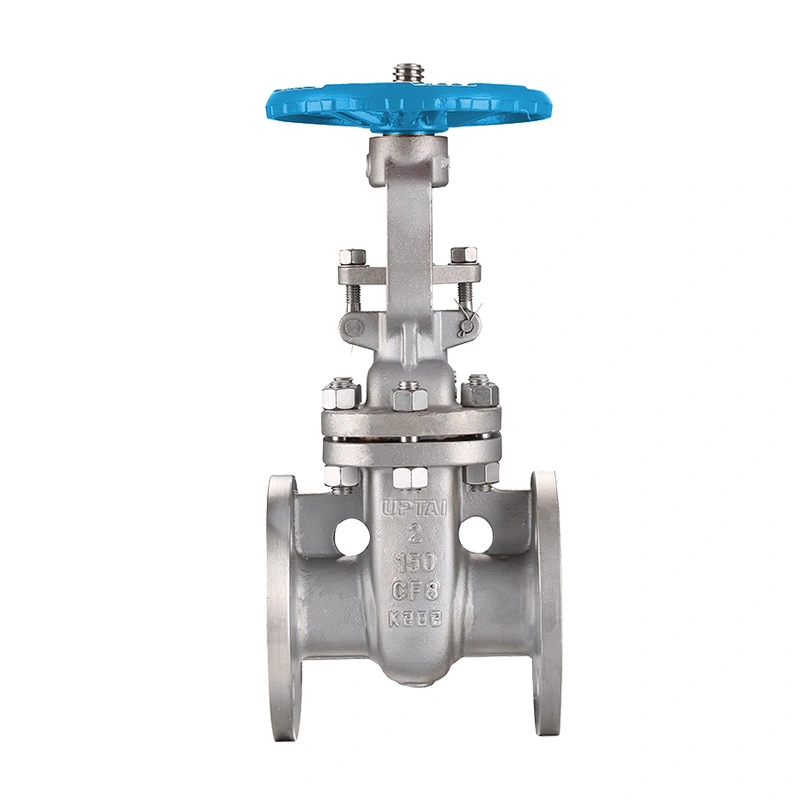

ANSI 150LB portventil i rustfrit stål

ANSI 150LB portventil i rustfrit stål er konfigureret til rørledningsisolering, hvor der kræves en strømningsvej med fuld boring og et ventilhus i rustfrit stål. Porten bevæger sig lodret for at åbne eller lukke passagen, hvilket gør denne ventil velegnet til applikationer, der normalt kræver helt åben eller helt lukket service frem for kontinuerlig drosling. Den angivne konfiguration dækker NPS 2" til 48" og bruger håndhjul eller geardrift i henhold til ventilstørrelse.

Shangtai fremstiller industrielle ventiler i Wenzhou, Zhejiang, Kina. Ventilproduktion omfatter materialeforberedelse, bearbejdning, komponentsamling, trykprøvning, inspektion, mærkning og endelig emballering. Produktkonfigurationen kan bekræftes i henhold til rørledningsstørrelse, trykklasse, driftsmedium, temperatur, materialekrav, tilslutningsstandard og gældende projektspecifikationer.

Hoveddimensioner

Portventilkonstruktion og driftsprincip

Ventilen bruger et lukkeelement af porttypen, der bevæger sig vinkelret på rørledningens strømningsretning. Når porten er helt hævet, åbnes flowpassagen; når porten er sænket, lukkes passagen. Dette lige-gennem-arrangement er almindeligvis valgt til rørledningsisolering, hvor lavt tryktab i den helt åbne position er vigtigt.

Portventiler er generelt beregnet til isolation frem for rutinemæssig drosling. At holde ventilen helt åben eller helt lukket hjælper med at reducere unødvendigt slid på lågen og sædets overflader. Hvis flowregulering er påkrævet, skal ventiltypen og driftsbetingelserne evalueres separat.

Rustfrit stålhus og skive

De anførte krops- og diskmaterialer er ASTM A351 CF8 / CF8M. Disse rustfri stålkvaliteter kan vælges til industrielle tjenester, hvor korrosionsbestandighed og materialekompatibilitet er vigtige overvejelser. Det faktiske materiale skal matches med procesmediet, temperatur, tryk og projektspecifikation.

F304 / F316 frempind

Stilken er specificeret som ASTM A182 F304 / F316. Stilken overfører betjeningskraften fra håndhjulet eller gearoperatøren til porten. Valg af stammemateriale bør overvejes sammen med ventilhuset, skiven, sædet, pakningen og procesmediet.

Stellite 6-sæders konfiguration

Den anførte sædekonfiguration inkluderer ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6-hard-facing bruges på anvendelige siddeflader, hvor modstand mod slid og gentagen sædekontakt er påkrævet. Det nøjagtige sædearrangement skal bekræftes i henhold til ventilstørrelsen og den bestilte konfiguration.

Klasse 150 tryk og flangeforbindelse

Klasse 150-betegnelsen identificerer ventiltrykklassen under det gældende ASME-tryk-temperaturklassificeringssystem. Det skal ikke tolkes som et fast 150 PSI arbejdstryk. Det anførte maksimale arbejdstryk er 285 PSI, mens det tilladte tryk for en specifik ventil afhænger af materiale, størrelse, temperatur og den gældende tryk-temperaturklassificering.

Ventilen bruger RF-kompatible flangede ender. For NPS 2" til 24" er den angivne tilslutningsstandard ASME B16.5, mens NPS 26" og derover er specificeret med ASME B16.47 Series A. Rørledningsflangedimensioner, trykklasse, pakningsvalg, boltarrangement og overfladetilstand bør kontrolleres før installation.

Ventildrift og størrelsesvalg

Driftsmetoden ændres i henhold til ventilstørrelsen. Den anførte konfiguration bruger et håndhjul til ventiler fra 2" til 16" og en gearoperator til 18" og større størrelser. Større ventiler kræver generelt større driftsmoment, hvilket gør en gearmekanisme velegnet til manuel betjening af rørledningsventiler med større diameter.

Håndhjulsbetjening

Håndhjulsdrift giver direkte lokal kontrol for de specificerede 2" til 16" ventilstørrelser. Operatøren bør dreje håndhjulet i overensstemmelse med ventilens åbnings- og lukkeretning og bør ikke bruge overdreven ydre kraft for at overvinde unormal modstand.

Gear operatør

Ventiler fra 18" og derover er specificeret med gearoperatører. Gearkassen giver mekanisk fordel til åbning og lukning af større ventiler og kan være nyttig, hvor direkte håndhjulsbetjening ville kræve overdreven betjeningskraft.

NACE Serviceovervejelser

Den anførte konfiguration refererer til NACE MR0175 / ISO 15156. Disse standarder er forbundet med materialekrav til udstyr, der udsættes for specifikke miljøer, der indeholder svovlbrinte i olie- og gasproduktion. NACE-anvendeligheden bør bekræftes i forhold til det faktiske servicemiljø, materialekrav, tryk, temperatur og projektspecifikation i stedet for udelukkende at antages fra ventilmodellen.

Til sour-service applikationer kan materialevalg og hårdhedskrav være vigtige. Den komplette ventilkonfiguration, inklusive trykholdige materialer, trim, sæder, spindel og andre fugtede komponenter, bør derfor gennemgås i forhold til de gældende projektkrav før bestilling.

Gældende industrier

Olie- og gassystemer

Anvendes til rørledningsisolering i upstream, midstream, raffinering og petrokemiske applikationer, hvor de valgte rustfri stålmaterialer og trykklasse er kompatible med serviceforholdene.

Kemisk forarbejdning

Velegnet til isolering af kompatible kemikalie- og procesvæsker. Krop, skive, stilk, sæde og andre materialevalg bør kontrolleres i forhold til den kemiske sammensætning, koncentration, driftstemperatur og tryk.

Vand og spildevand

Gælder for udvalgte vanddistributions-, behandlings-, forsynings- og procesvandsrørledninger, hvor der kræves en afspærringsventil med flange.

Strøm- og forsyningssystemer

Kan bruges til isolering i industrielle rørledninger, strømrelaterede systemer, HVAC-tjenester og andre kompatible væskeapplikationer inden for de specificerede tryk- og temperaturgrænser.

Overvejelser om udvælgelse

Rørledningsstørrelse:Bekræft den nominelle rørstørrelse og den nødvendige ventilstørrelse før bestilling. Ventiler med stor diameter bør også kontrolleres for tilgængelig installation og betjeningsplads.

Trykklasse:Bekræft, at klasse 150 og det anførte maksimale arbejdstryk er egnede til det faktiske rørledningstryk ved driftstemperaturen.

Medium kompatibilitet:Kontroller kompatibiliteten af ​​rustfrit stålhus, skive, stilk, sæde, pakning og andre fugtede materialer med procesmediet.

Forbindelsesstandard:Verificer flangestandarden, RF-facaden, bolthulsarrangementet, pakningstypen og face-to-face krav i forhold til rørledningstegningerne.

Driftsmetode:Bekræft, om håndhjuls- eller geardrift er påkrævet i henhold til ventilstørrelse, installationsposition, tilgængelig betjeningsplads og påkrævet betjeningsmoment.

Krav til sur service:Hvis ventilen er beregnet til sur gas eller anden H₂S-holdig service, angiv den relevante NACE- eller projektspecifikation til materiale- og fremstillingsbekræftelse.

Installation og vedligeholdelse

Inden installation skal ventilen, flangefladerne, tætningsflader og beskyttelsesdæksler efterses for transportskader. Rørledningen skal være korrekt justeret, så eksterne rørbelastninger ikke overføres unødigt

FAQ

Q1: Hvordan adskiller en skydeventil sig fra en kugleventil i rørledningsisolering?

En portventil bruger en lineært bevægelig port til at åbne eller lukke rørledningen, mens en kugleventil bruger en roterende kugle. Portventiler vælges almindeligvis til større rørledningsisolering, hvor der kræves en lige gennemstrømningsvej og relativt lav strømningsmodstand i den helt åben position.

Q2: Hvad skal kontrolleres, hvis portventilen er svær at betjene?

Kontroller, om rørledningen er korrekt justeret, om spindlen og betjeningsmekanismen er rene og smurt som specificeret, og om for stort tryk eller aflejringer påvirker portens bevægelse. Hvis unormal modstand forbliver, skal ventilen isoleres og inspiceres i stedet for at tvinges med yderligere ekstern løftestang.

Q3: Hvordan skal en portventil i rustfrit stål opbevares før installation?

Ventilen skal opbevares på et rent og tørt sted med flangebeskytterne på plads. Undgå eksponering for ætsende stoffer, overdreven fugt, stød og forurening af de indvendige tætningsflader. Store ventiler bør også understøttes passende under opbevaring og håndtering.

Q4: Hvad kan forårsage lækage, efter at en skydeventil er blevet installeret?

Mulige årsager omfatter beskadigede tætningsflader, uegnet pakningsinstallation, fremmedlegemer inde i ventilen, forkert lukning eller problemer med justering af rørledningen. Den faktiske årsag bør bestemmes gennem inspektion og trykprøvning, efter at systemet er blevet sikkert isoleret.

Spørgsmål 5: Kan en ANSI 150LB portventil i rustfrit stål leveres i henhold til en rørledningstegning?

Ja. Ventilstørrelse, face-to-face dimensioner, flangearrangement, driftsposition, materialekonfiguration og andre tilslutningskrav kan gennemgås i forhold til en rørledningstegning før produktion. Dette er især nyttigt til udskiftningsventiler og projekter med faste installationsdimensioner.

Q6: Kan ventilen bruges som erstatning for en eksisterende skydeventil?

Ja, forudsat at udskiftningsventilen matcher den krævede størrelse, trykklasse, front-to-face dimension, flangeforbindelse, materialespecifikation, driftsmetode og installationsplads. Eksisterende ventiltegninger, navnepladeoplysninger eller dimensionsdata kan bruges til konfigurationsbekræftelse.

Q7: Hvordan kan ventilens levetid opretholdes?

Betjen ventilen inden for dens specificerede tryk- og temperaturgrænser, undgå unødvendige gentagne cyklusser, hold spindelen og betjeningsmekanismen i passende stand, og inspicér ventilen med jævne mellemrum i henhold til vedligeholdelsesplanen for rørledningen. Enhver unormal lækage eller driftsmodstand bør undersøges omgående.

Q8: Hvilke tekniske oplysninger skal bekræftes før bestilling?

Nøgleoplysninger omfatter nominel størrelse, trykklasse, endeforbindelse, flade-til-ansigt dimension, krops- og trimmaterialer, sædekonfiguration, driftsmetode, servicemedium, tryk, temperatur, gældende standarder og eventuelle særlige krav til inspektion eller dokumentation.
