Smedet kulstofstål portventil 800LB

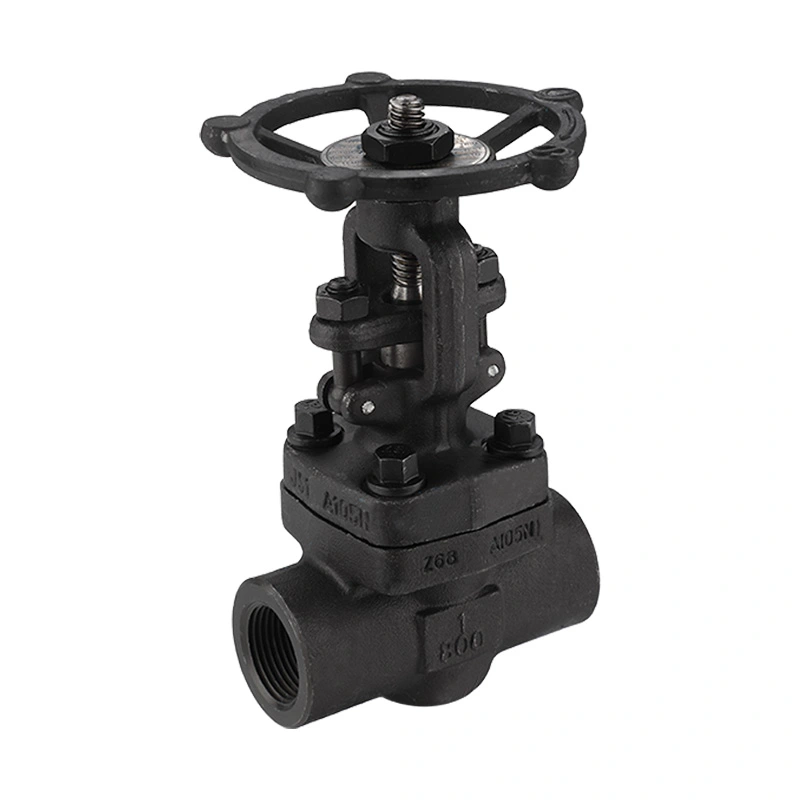

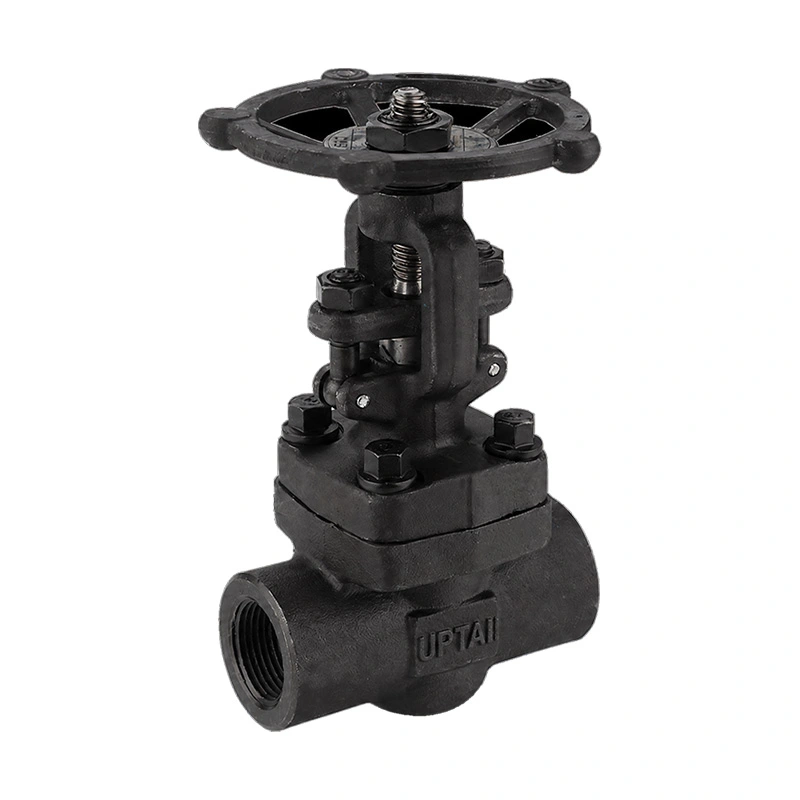

Forged Carbon Steel Gate Valve 800LB er en smedet portventil til industrirør med små boringer. Den bruger en ASTM A105N krop, OS&Y frempindsarrangement, boltet motorhjelm og håndhjulsdrift. NPT-, BSP- og muffe-svejseforbindelser er tilgængelige til forskellige rørkonfigurationer.

Shangtai fremstiller industrielle ventiler i Wenzhou, Zhejiang, Kina. Produktionsprocessen omfatter bearbejdning, montage, trykprøvning, inspektion, mærkning og pakning. Ventilspecifikationer kan bekræftes ud fra de påkrævede størrelse, tilslutning, medium, tryk, temperatur og materialekrav.

Hoveddimensioner

Ventilkonstruktion

Ventilhuset er lavet af ASTM A105N smedet kulstofstål. Motorhjelmen er boltet til kroppen, hvilket giver adgang til de indvendige dele, efter at ledningen er blevet isoleret og trykløst.

OS&Y stamme

Designet med udvendig skrue og åg placerer spindlen uden for ventilhuset. Spindelbevægelse kan ses under drift, hvilket også giver en enkel visuel indikation af ventilpositionen.

Solid kile

Kilen bevæger sig lodret for at lukke strømningspassagen. Spjældventilen er beregnet til isoleringsservice og betjenes normalt i helt åben eller helt lukket position.

Stængel og sædematerialer

Det angivne stammemateriale er ASTM A182 F6a. Skiven fås i ASTM A-276 Gr. 420 med en valgfri Stellite 6 hårdtvendt konfiguration, mens det angivne sædemateriale er ASTM A-276 Gr. 410.

Tryk og temperatur

Ventilen er klassificeret CL800 med et anført maksimalt arbejdstryk på 1975 PSI. Det gældende arbejdstryk afhænger af temperatur, materiale, størrelse og den relevante tryk-temperaturklassificering. Ventilen bør vælges ud fra de faktiske driftsbetingelser i stedet for trykklassen alene.

Det angivne temperaturområde er -29ºc + 425ºc. Sædet, spindlen, pakningen og andre interne materialer bør kontrolleres for kompatibilitet, når ventilen bruges ved forhøjede temperaturer.

Afslut forbindelsesmuligheder

Ventilen kan leveres med NPT, BSP eller muffesvejseender. Forbindelsen skal matche rørledningsspecifikationen og installationsmetoden.

NPT

NPT gevindende ender er specificeret i henhold til den anførte ASME B1.20.1 tilslutningsstandard. Gevindstørrelse og sammenkoblingskomponenter bør kontrolleres før installation.

BSP

BSP-ender er tilgængelige til rørsystemer, der bruger kompatible BSP-gevind. Den nødvendige trådkonfiguration skal bekræftes ved bestilling.

Sokkelsvejsning

Muffe-svejseender er velegnede til små rør, hvor en svejset forbindelse er påkrævet. Svejseprocedurer bør følge den gældende rørspecifikation.

NACE-krav

Specifikationen angiver NACE MR0175 / ISO 15156. For sour-service applikationer bør ventilmaterialerne og fremstillingskravene gennemgås i forhold til de faktiske servicebetingelser og projektspecifikation.

Hvor NACE-overholdelse er påkrævet, bør de påkrævede materialekvaliteter, hårdhedsgrænser, inspektionskrav og dokumentation bekræftes før produktion.

Typiske applikationer

Olie og gas:Isolationspunkter med lille boring i opstrøms-, nedstrøms- og procesrør.

Raffinering og petrokemisk:Procesledninger, forsyningsrør og udstyrsforbindelser, der kræver manuel isolering.

Strømproduktion:Valgte damp-, kedel- og forsyningsledninger inden for de specificerede tryk- og temperaturgrænser.

Industrielt udstyr:Kompakte rørsamlinger og procesudstyr ved hjælp af gevind- eller muffe-svejseforbindelser.

Udvælgelsespunkter

Bekræft ventilstørrelse, tilslutningstype, driftstryk, temperatur, medium og materialekrav før bestilling. For sour-service-applikationer skal du angive den gældende NACE-specifikation. For gevindforbindelser, bekræft gevindtype og -størrelse. For muffe-svejseforbindelser bekræftes rørdimensioner og svejsekrav.

Ventilen er beregnet til isolering. Hvis applikationen kræver kontinuerlig flowregulering, bør driftsmetoden og ventiltypen gennemgås før valg.

Installation og vedligeholdelse

Efterse ventilen og tilslutningsenderne før installation. Hold de indvendige overflader rene og fjern kun beskyttelsesdæksler, når ventilen er klar til at blive installeret.

Gevindforbindelser skal samles ved hjælp af den specificerede tætningsmetode uden overdreven tilspænding. For versioner med muffesvejsning skal svejseproceduren styre varmetilførslen og følge de gældende rørkrav.

Efter installationen skal du betjene håndhjulet og kontrollere hele åbnings- og lukkevandringen. Før vedligeholdelse skal rørledningen isoleres og trykket aflastes. Inspektionen bør omfatte spindel, pakningsområde, motorhjelmforbindelse, håndhjul og tætningsflader.

Test og dokumentation

Ventilen er designet og fremstillet i henhold til API 602, med API 598 specificeret til test og inspektion. Inspektion kan omfatte materialekontrol, dimensionsinspektion, skaltestning, sædelækagetest, driftskontrol og slutinspektion.

Materialeoplysninger, dimensionsdata, tegninger, inspektionsregistreringer og testdokumentation kan leveres i henhold til ordrekravene.

FAQ

Q1: Hvad er en smedet kulstofstålportventil 800LB?

En Smedet Carbon Steel Gate Valve 800LB er en smedet gateventil til højtryksrør med lille boring. Den bruger et smedet kulstofstålhus og et lukkeelement af porttypen til rørledningsisolering. Den angivne konfiguration inkluderer OS&Y-drift, en boltet motorhjelm, håndhjulsdrift og NPT-, BSP- eller muffe-svejseforbindelser.

Spørgsmål 2: Hvad er forskellen mellem et OS&Y og et design med skjult stamme?

I et OS&Y-design er spindelen placeret uden for ventilhuset og bevæger sig synligt under drift. Et skjult spindeldesign holder spindelbevægelsen inde i ventilhuset. OS&Y-arrangementet gør den omtrentlige ventilposition lettere at identificere visuelt.

Spørgsmål 3: Hvornår skal en muffe-svejseforbindelse vælges?

Muffe-svejseender kan overvejes til rørsystemer med lille boring, hvor en svejset forbindelse er påkrævet. Rørstørrelsen, vægtykkelsen, svejseproceduren og projektrørstandarden skal bekræftes før valg.

Q4: Kræver ventilen regelmæssig smøring?

Smørekrav afhænger af ventildesign og driftsbetingelser. Spindel- og driftskomponenterne skal vedligeholdes i overensstemmelse med producentens vedligeholdelsesinstruktioner, og uegnede smøremidler bør ikke påføres tætningskomponenter.

Q5: Hvad kan forårsage ekstern lækage omkring stilken?

Lækage i spindelområdet kan være relateret til pakningstilstand, spindeloverfladetilstand, forkert justering eller komponentslid. Ventilen skal isoleres og trykkes af før inspektion eller servicering af pakningsområdet.

Q6: Kan denne ventil tilpasses med andre materialer?

Andre materialekonfigurationer er tilgængelige efter anmodning. Den påkrævede krop, skive, stilk, sæde og andre materialer skal specificeres i henhold til medium, tryk, temperatur, korrosionsforhold og gældende standarder.

Spørgsmål 7: Hvilke oplysninger skal gives til et tilbud?

Angiv venligst ventilstørrelse, tilslutningstype, medium, driftstryk, temperatur, mængde, materialekrav, NACE-krav, hvis det er relevant, og eventuelle relevante tegninger eller projektspecifikationer.
