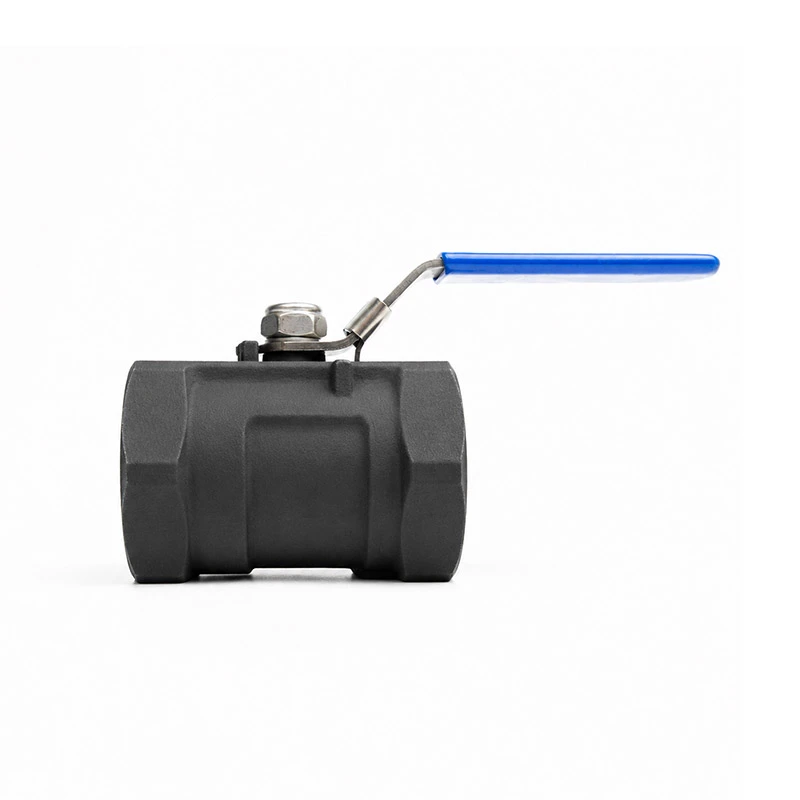

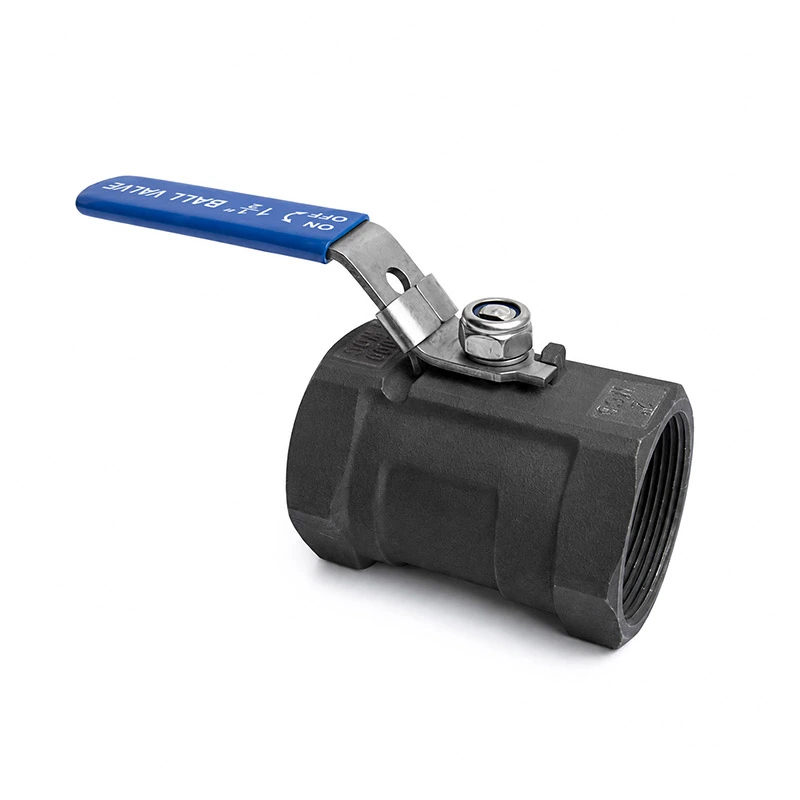

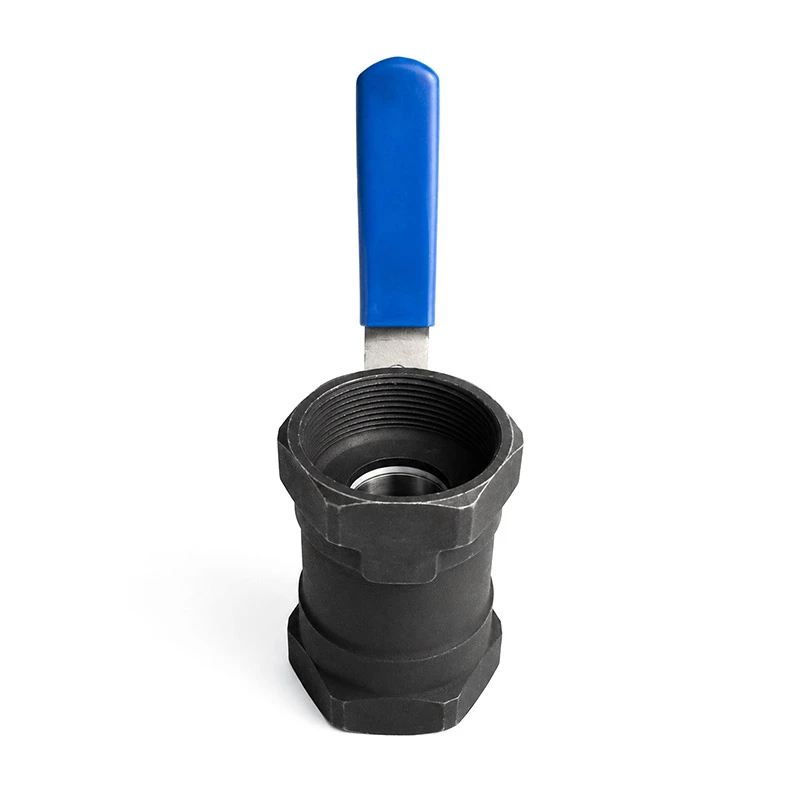

1 stk kulstofstål kugleventil med låseanordning

1PC kulstofstål kugleventil med låseanordning kombinerer en stærk kropsstruktur med en praktisk låsemekanisme, hjælper operatører med at opretholde stabil flowkontrol og reducere risikoen for fejlbetjening.

Sammenlignet med ventilstrukturer i flere stykker, tilbyder 1-stykkes kropsdesign en kompakt profil og mindre potentiale eksterne lækagepunkter. Kulstofstålkonstruktionen giver fremragende mekanisk styrke og omkostningseffektivitet, gør denne ventil velegnet til generelle industrielle applikationer, hvor rustfrit stål ikke er påkrævet.

Produktets arbejdsprincip

Ventilen bruger en kvart-dreje kuglemekanisme til at styre medieflowet.

Når håndtaget drejes parallelt med rørledningen, flugter kuglens hul med strømningsbanen, hvilket tillader medium til at passere igennem. Når håndtaget drejes 90 grader, drejer kuglen vinkelret på strømningsretningen, blokerer passagen og lukker for flowet.

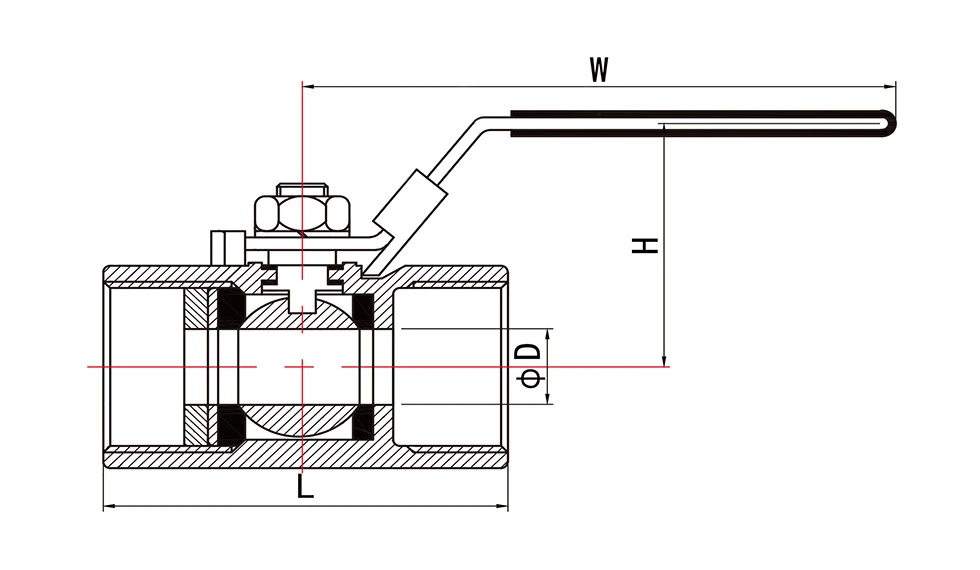

Produktparametre

Kv VALUESperdida de carga de 1 bar.på tværs af ventilen.

Kv = Strømningshastigheden af ​​vand i kubikmeter i timen, der vil generere et trykfald på 1 bar.

* N: Gevindender i henhold til ANSI B 2.1 NPT
* B: Gevindender i henhold til BS21 BSP

Fordele

1 styks kropsdesign

Kompakt struktur med færre kropsled, der hjælper med at reducere potentielle lækagepunkter.

Carbon stål styrke

Giver stærk mekanisk ydeevne til industrielle rørledningsapplikationer.

Låsbart håndtag til sikkerhedskontrol

Understøtter sikrere vedligeholdelsesprocedurer.

Pålidelig slukningsydelse

Præcisionskugle- og tætningssæder sikrer stabil tætningsydelse, når de er valgt og installeret korrekt.

Hurtig kvart-drejning

Enkel 90-graders betjening muliggør hurtig åbning og lukning.

Omkostningseffektivt alternativ til rustfrit stål

Ideel til ikke-korrosive medier, hvor høj styrke og økonomiske omkostninger er påkrævet.

Flere konfigurationsmuligheder

Fås med forskellige størrelser, endeforbindelser, trykklasser, tætningsmaterialer og overfladebehandlinger i henhold til applikationsbehov.

Valgforslag

Når du vælger en 1-PC kugleventil i kulstofstål med låseanordning, skal du overveje følgende punkter:

Medium kompatibilitet

Bekræft, om ventilmaterialet og tætningsmaterialet er egnet til væsken, såsom vand, olie, gas eller trykluft.

Trykvurdering

Vælg ventil i henhold til det faktiske arbejdstryk og systemtrykklasse.

Arbejdstemperatur

Vælg passende sæde- og tætningsmaterialer baseret på driftstemperaturområdet.

Ventil størrelse

Tilpas ventilstørrelsen med rørledningens diameter for at sikre korrekt flowkapacitet.

Afslut forbindelsestype

Vælg gevindskårne, flangede, svejsede eller tilpassede forbindelsestyper i henhold til rørledningens design.

Porttype

Fuld port anbefales, når lavere trykfald er påkrævet. Reduceret port kan vælges til kompakt installation og omkostningseffektivitet.

Låsekrav

Bekræft, om ventilen skal låses i åben position, lukket position eller begge dele.

Overfladebeskyttelse

Til udendørs eller fugtige miljøer anbefales passende belægning eller anti-korrosionsbehandling.

Produktsammenligning

Kvalitetsinspektionsproces

Vores kvalitetsinspektionsproces er designet til at sikre stabil ydeevne og pålidelig levering.

Råstofinspektion

Materialekvalitet, udseende og certifikater kontrolleres før produktion.

Dimensionel inspektion

Nøgledimensioner måles under og efter bearbejdning.

Komponentinspektion

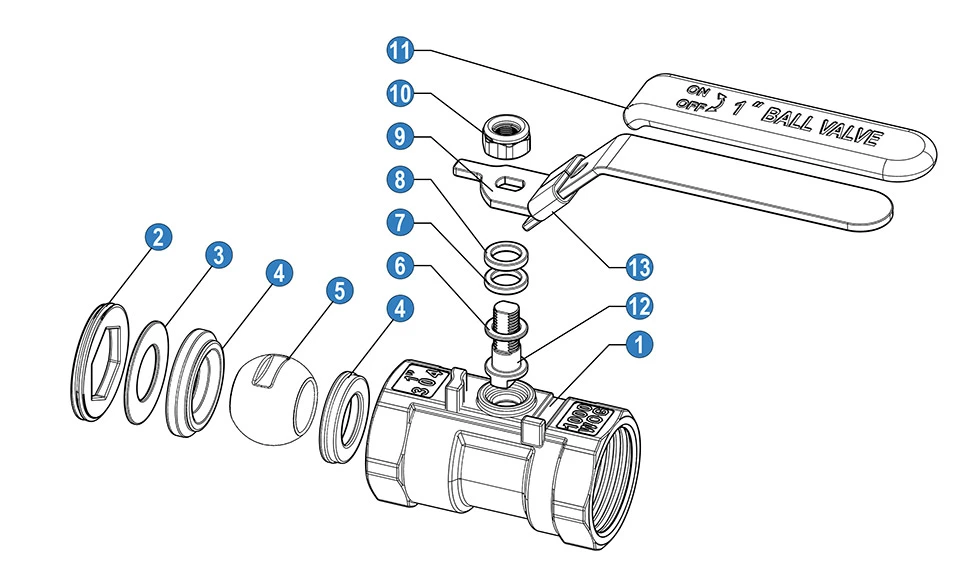

Kugle, spindel, sæder, tætninger og låsedele inspiceres før montering.

Samling inspektion

Ventilen samles efter tekniske krav, og håndtagsfunktion kontrolleres.

Trykprøvning

Skaltest og sædelækagetest udføres i henhold til gældende standarder eller kundekrav.

Låsefunktionstest

Låseanordningen kontrolleres for at sikre jævn drift og sikker positionering.

Overflade- og Mærkningsinspektion

Belægning, overfladefinish, produktmærkning og navnepladedetaljer er verificeret.

Afsluttende inspektion og emballagekontrol

Hver ventil inspiceres før pakning for at sikre, at den opfylder ordrekravene.

Hvorfor vælge os

- Erfaren leverandør til industrielle ventilprodukter
- Stabil kvalitetskontrol fra materialeinspektion til endelig prøvning
- Fleksibel tilpasning til størrelse, tryk, forbindelse, tætningsmateriale og overfladebehandling
- Support til OEM-branding, tilpasset emballage og projektordrer
- Hurtigt svar på tilbud, teknisk bekræftelse og eftersalgssupport
- Eksportklar emballage og dokumentation tilgængelig efter anmodning

FAQ

Q1: Hvad er en kugleventil i 1 stykke?

En kugleventil i 1 stykke bruger en kompakt kropsstruktur i et stykke. Den har færre kropsled end design i flere dele, hjælper med at reducere mulige eksterne lækagepunkter.

Q2: Hvad er formålet med låseanordningen?

Låseanordningen gør det muligt at sikre håndtaget med en hængelås i åben eller lukket position, hvilket hjælper med at forhindre utilsigtet drift.

Q3: Hvilke medier kan denne ventil bruges til?

Det bruges almindeligvis til kompatible medier såsom vand, olie, gas, trykluft og andre ikke-ætsende væsker. For ætsende medier, rustfrit stål eller specielle materialer kan anbefales.

Q4: Kan ventilen låses i både åben og lukket position?

Afhængigt af håndtaget og låsepladens design kan ventilen konfigureres til at låse i den ønskede position. Bekræft venligst dit låsekrav inden du bestiller.

Q5: Hvilke forbindelsestyper er tilgængelige?

Fælles muligheder inkluderer gevind, flange, svejsede eller tilpassede forbindelser afhængigt af ventildesign og ansøgning.

Q6: Er kulstofstål velegnet til udendørs brug?

Kulstofstål kan bruges udendørs med korrekt belægning eller anti-korrosionsbehandling. Til stærkt ætsende miljøer, yderligere beskyttelse eller rustfrit stål kan være påkrævet.

Q7: Hvilke oplysninger er nødvendige for et tilbud?

Angiv venligst ventilstørrelse, trykklassificering, tilslutningstype, medium, arbejdstemperatur, mængde og enhver speciel krav.
