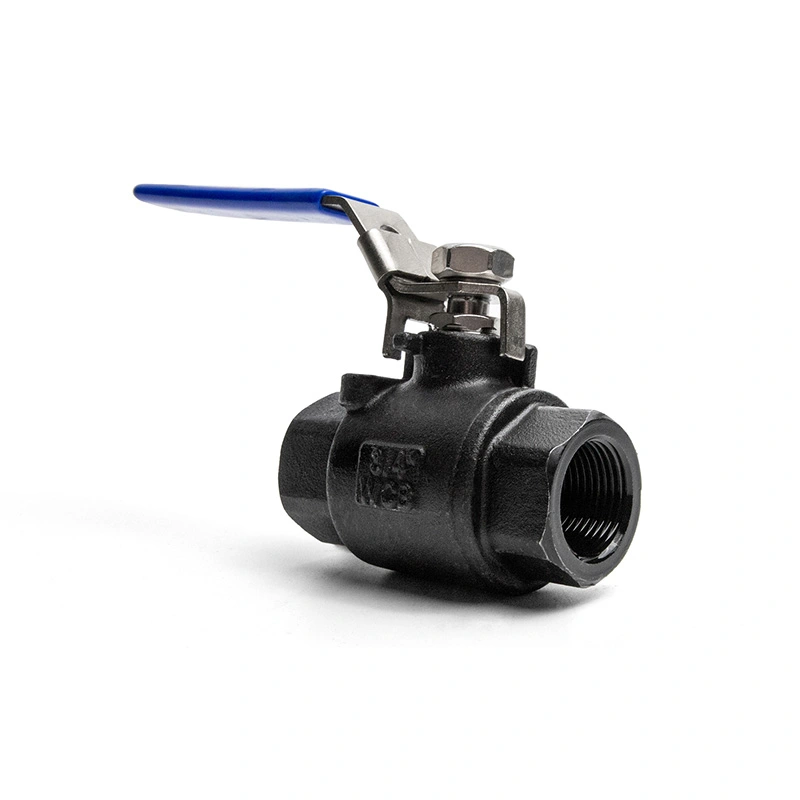

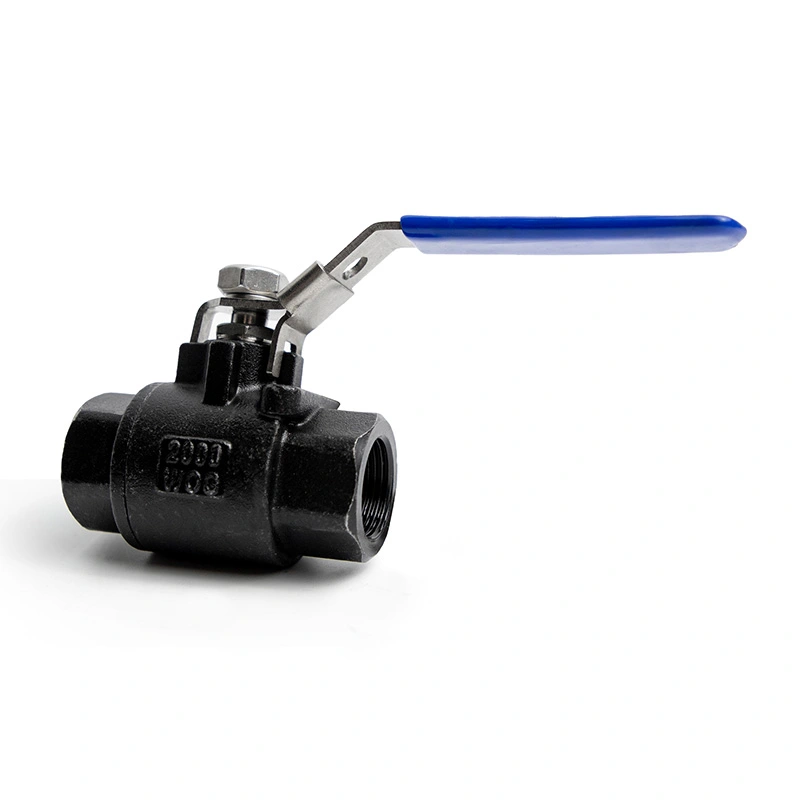

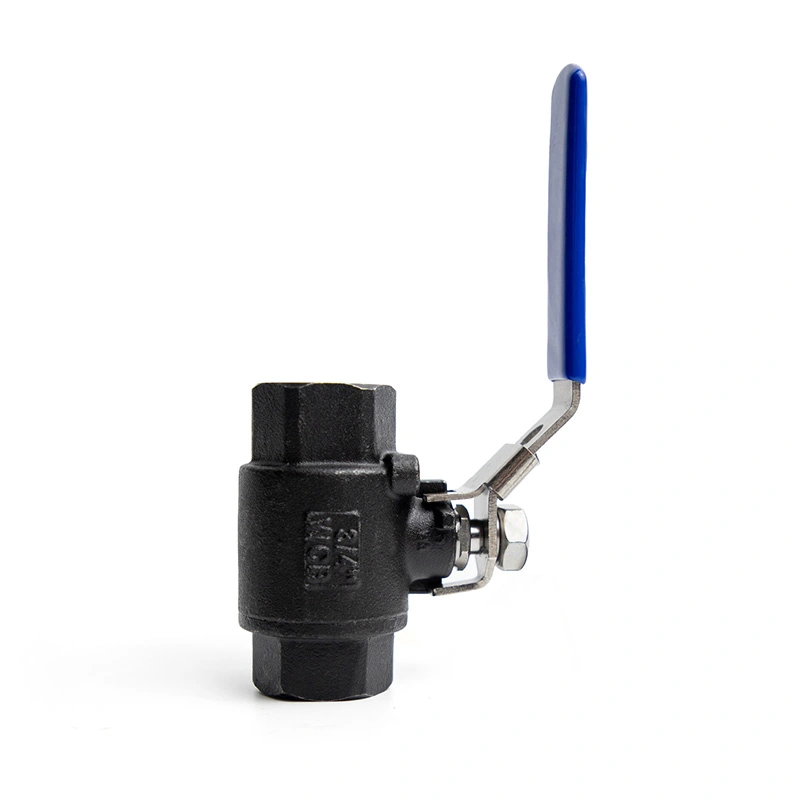

2PC kulstofstål kugleventil 2000WOG med låseanordning

Shangtai 2PC kulstofstål kugleventil 2000WOG med låseanordning er designet til pålidelig on/off kontrol i industrielle højtryksrørledninger. Med en trykkapacitet på op til 1975 PSI er denne ventil velegnet til krævende vand, olie, gas, trykluft og kompatible industrielle væskeanvendelser under ikke-chokforhold.

Den todelte kropsstruktur gør ventilen mere anvendelig end mange designs i ét stykke. Når vedligeholdelse er påkrævet, kan ventilen adskilles mere bekvemt, hvilket muliggør udskiftning af sæder og tætningskomponenter forlænge levetiden og reducere udskiftningsomkostningerne.

For at sikre ensartet kvalitet inspiceres ventilen gennem fire kvalitetskontroltrin fra rålegemet til færdigt produkt:

Rålegeme-emneinspektion – kontrollerer udseende, dimensioner og materialetilstand.

Bearbejdningsinspektion – verificerer gevind, tætningsflader, boringsnøjagtighed og nøgledimensioner.

Samlingsinspektion – kontrollerer kugle, sæder, spindel, tætningsringe, håndtag og låseanordning.

Slutinspektion – omfatter trykprøvning, lækagetest, driftstest, mærkning og emballageinspektion.

Denne strenge kvalitetsproces hjælper med at forbedre produktkonsistensen, reducere antallet af defekte og levere mere pålideligt ventiler til industrikunder.

*N: Gevindender i henhold til ANSI B 2.1 NPT
*B: Gevindender i henhold til BS21 BSP

Ventil arbejdsprincip

En kugleventil styrer flowet ved at rotere en præcisionsboret kugle inde i ventilhuset.

Åben position

Når håndtaget er parallelt med rørledningen, er hullet gennem kuglen på linje med røret. Væske passerer igennem ventilen med lav strømningsmodstand.

Lukket stilling

Når håndtaget drejes 90 grader, blokerer den solide side af kuglen for flowet. Sæderne presser mod kugle for at skabe en tæt lukketætning.

Låsefunktion

Efter at ventilen er åbnet eller lukket, kan låseanordningen sikre håndtagets position. Dette er med til at forebygge fejlbetjening, uautoriseret betjening eller utilsigtet bevægelse forårsaget af vibrationer.

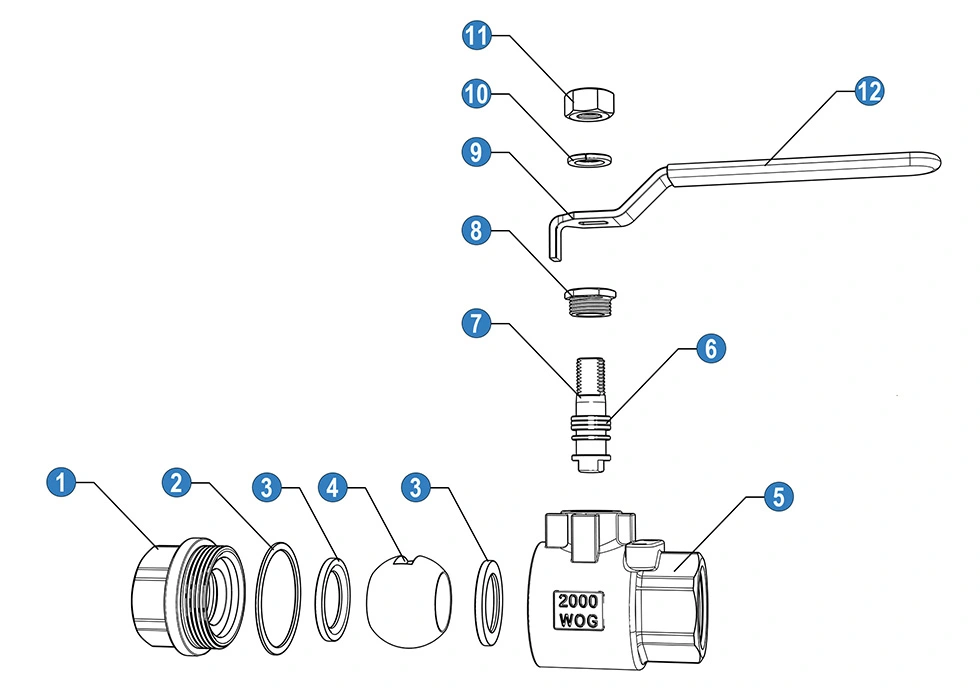

Todelt vedligeholdelsesdesign

Den todelte krop muliggør lettere adskillelse sammenlignet med en ventil i ét stykke. Sæder, tætninger og relaterede tætningsdele kan efterses eller udskiftes efter behov, hvilket hjælper med at forlænge ventilens levetid.

Bemærk: Kugleventiler er hovedsageligt designet til helt åben eller helt lukket service. Langvarig drosling anbefales ikke fordi det kan beskadige kuglen og sæderne.

Gældende industrier og årsager

Udvalgsnote: Kulstofstål er stærkt og omkostningseffektivt, men det er ikke det bedste valg til stærkt korrosive medier. For ætsende kemikalier eller marine miljøer bør rustfrit stål eller specielle materialer overvejes.
