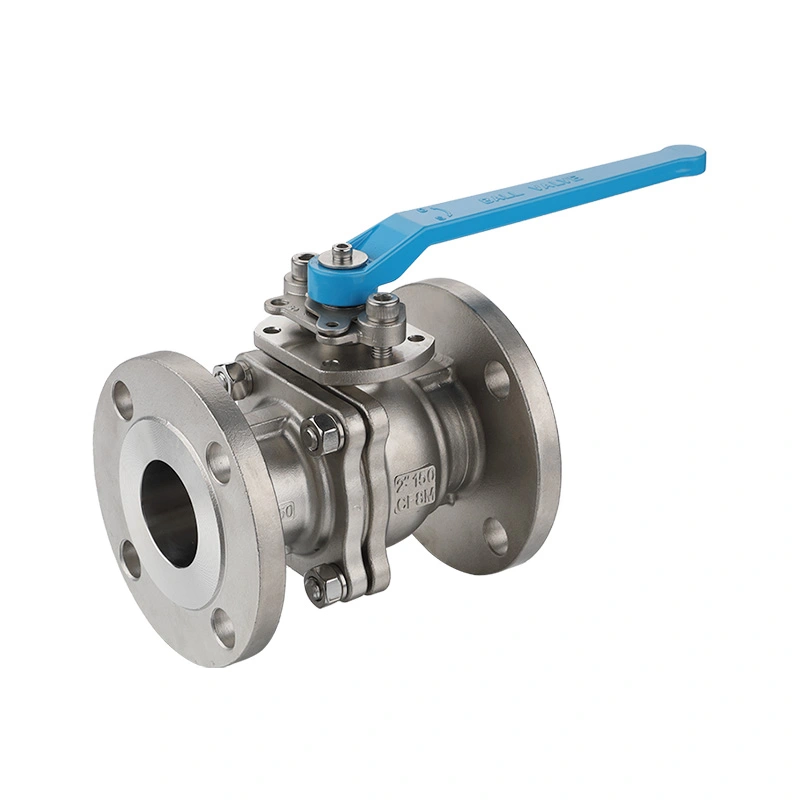

ANSI 150LB rustfrit stål flangekugleventil

En ANSI 150LB rustfrit stål flangekugleventil er en rustfri stålkugleventil med flangetilslutninger, designet til rørsystemer, der bruger ASME klasse 150 trykklasse. Den bruger en kvart omgang roterende kugle til at starte eller stoppe strømmen af ​​kompatible væsker og bruges almindeligvis til tænd/sluk-isolering i industrielle rørsystemer.

ANSI 150LB refererer til ASME klasse 150 trykklassen. Det faktiske tilladte arbejdstryk afhænger af ventilstørrelse, materiale, driftstemperatur og gældende tryk-temperaturklassificering. Rustfri stålkonstruktion giver et korrosionsbestandigt ventilhus og kan specificeres med materialer som 304 eller 316 rustfrit stål alt efter applikationen.

Flangeforbindelsen gør det muligt at bolte ventilen direkte til passende rørledningsflanger, hvilket giver en praktisk forbindelsesmetode til industrielle rørsystemer og letter fremtidig inspektion eller vedligeholdelse. Kugleventilmekanismen giver hurtig kvart-omdrejning til åbning og lukning af rørledningen.

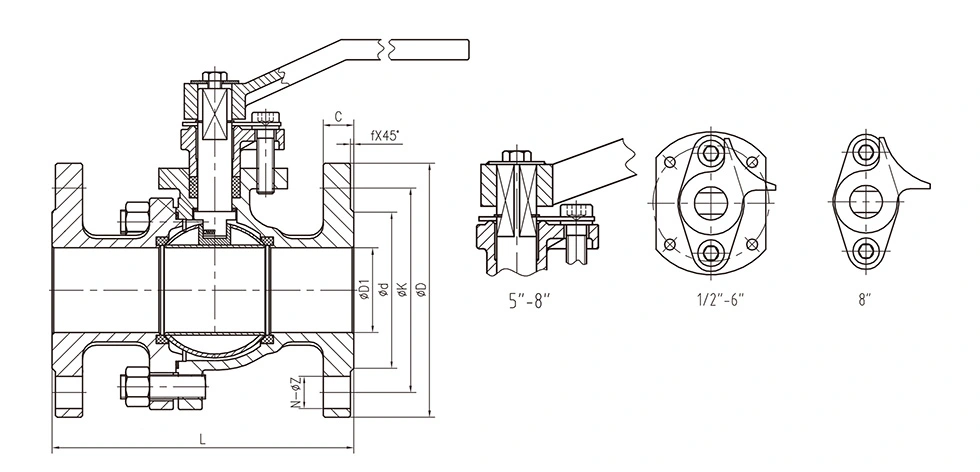

Hoveddimensioner

Generelle dimensioner:

Industri applikationer

Vores ANSI 150LB rustfrit stål flangekugleventil vedtager et unikt tre-trins spindelforseglingssystem, optimeret til højcyklusdrift, trykudsving og gasformige arbejdsforhold. Det giver stabilitet uden lækage og enestående anti-træthedsydelse til forskellige industrielle væskesystemer:

Petroleums- og kemisk industri

Velegnet til procesrørledninger, stikledninger og let brændstofgastransmission. Flertrins spindeltætning pålideligt forhindrer lækage af brændbare og eksplosive medier under svingende tryk.

Specialgassystemer

Ideel til højtrykssløjfer af nitrogen, ilt, brint og komprimeret luft, meget udbredt i laserskæregas forsyning, tankstation og hyppige start-stop gasledninger.

Power & Termisk Engineering

Gælder for anlægsforsyningsrørledninger og hjælpevæskeledninger. Det modstår ældning forårsaget af alternerende temperatur og tryk, hvilket sikrer langsigtet stabil drift.

Farmaceutisk og finkemisk industri

Giver tæt isolering til ætsende og rene procesvæsker. Det dobbeltrettede tætningsdesign undgår medium lækage og ekstern forurening, der opfylder høje sikkerheds- og sanitære standarder.

Generelle industrielle og hydrauliske systemer

Perfekt til trykprøvebænke og automatiseret væskeudstyr. Fremragende anti-træthedsydelse tilpasser sig hyppige skift og pulstryk arbejdsscenarier.

Hvorfor vælge Shanghai?

Eksklusivt 3-trins stammeforseglingssystem

Udstyret med pyramideformet selvstrammende primærtætning, Viton O-ring sekundær tætning og Belleville fjederbelastet V-ring tertiær segl. Dens selvforstærkende tætningsydelse kompenserer for slid og termisk deformation, hvilket eliminerer stammen lækage under langvarig højcyklusdrift.

Tovejs beskyttelsesstruktur

Det opgraderede tætningssystem forhindrer intern mediumlækage og blokerer eksternt støv, fugt og urenheder fra ind i ventilen, hvilket effektivt forlænger levetiden og sænker vedligeholdelsesomkostningerne.

Standardiseret amerikansk standardproduktion

Fremstillet og testet i henhold til API 608 / ISO 17292, ASME B16.34 og API 598. I overensstemmelse med ASME B16.5 (flange) og ASME B16.10 (ansigt-til-ansigt) standarder, der sikrer fuld kompatibilitet med globale industrielle projekter.

Anti-træthed og sikker struktur

Forstærket ventilhus modstår pulstryk og kraftige trykstød uden deformation. Indbygget anti-blowout stammestruktur eliminerer sikkerhedsrisici ved overtryk.

Statisk-ledende antistatisk design

Leveres med en professionel antistatisk struktur, der kontinuerligt leder statisk elektricitet genereret af friktion mellem medium og indre dele. Det undgår statisk akkumulering og risici for gnister, hvilket sikrer sikker drift af brændbare, eksplosive og gasformige mediumrørledninger, der overholder industrielle sikkerhedsspecifikationer.

Lav vedligeholdelse og omkostningseffektiv

Optimeret til hyppige skiftescenarier med overlegen anti-træthedsydelse. Det reducerer udstyrets nedetid og udskiftningsfrekvens, hvilket reducerer langsigtede driftsomkostninger sammenlignet med almindelige enkelttætningsventiler.

Eksklusiv servicesupport

Støt lasertilpasset logo og emballagedesign

Levere OEM/ODM-tjenester

Fuldstændig inspiceret, før den forlader fabrikken, med kvalitetsinspektionsrapport vedhæftet

Valgfri yderligere tjenester såsom kollisionsbeskyttelse og søfragtforstærket emballage

FAQ

1. Hvad betyder ANSI 150LB for en kugleventil med flange i rustfrit stål?

ANSI 150LB refererer til ASME klasse 150 trykklassen, der bruges til ventilen og dens flangeforbindelse. Det faktiske tilladte arbejdstryk afhænger af ventilstørrelse, materiale, driftstemperatur og gældende tryk-temperaturklassificering.

2. Hvilke flangestandarder er tilgængelige for denne kugleventil?

Flangestandarder kan vælges i henhold til rørledningssystemet og projektets krav. Almindelige konfigurationer kan omfatte ASME B16.5 flanger, mens andre flangestandarder kan overvejes til specifikke applikationer.

3. Hvilke rustfri stålmaterialer kan bruges til ventilen?

Almindelige kropsmaterialer omfatter 304 og 316 rustfrit stål, med den specifikke kvalitet valgt i henhold til arbejdsmediet, temperatur, tryk og korrosionsforhold. Andre materialekombinationer kan være tilgængelige efter anmodning.

4. Hvilket medie kan en ANSI 150LB rustfrit stål flangekugleventil håndtere?

Ventilen kan bruges til vand, olie, gas og andre kompatible industrivæsker. Ventilhuset, kuglen, sædet og tætningsmaterialerne skal vælges i henhold til den kemiske kompatibilitet, tryk og temperatur af det faktiske medium.

5. Er denne kugleventil med flange egnet til højtemperaturservice?

Det gældende temperaturområde afhænger af ventilmaterialer, sædemateriale og tryk-temperaturklassificering. Den faktiske driftstemperatur skal bekræftes ved valg af ventil for at sikre, at konfigurationen er egnet til de tilsigtede driftsforhold.

6. Kan ventilen leveres med pneumatisk eller elektrisk aktuator?

Ja. Kugleventilen med flange kan konfigureres til manuel, pneumatisk eller elektrisk drift i henhold til ventilstørrelsen, påkrævet driftsmoment og kontrolsystem. Aktuatoren skal være korrekt tilpasset til ventilen og de faktiske driftsforhold.

7. Hvilken information er nødvendig for at vælge den korrekte kugleventil med flange?

Nøglevalgsoplysninger omfatter nominel ventilstørrelse, trykklasse, flangestandard, arbejdsmedium, driftstryk, temperatur, påkrævet materiale og driftsmetode. Rørledningstegninger eller applikationsdetaljer kan også hjælpe med at bestemme den passende konfiguration.

8. Kan kugleventilen med flange i rustfrit stål tilpasses?

Ja. Materialekvaliteter, flangespecifikationer, sæde- og tætningsmaterialer, ventildrift og andre konfigurationsdetaljer kan vælges i henhold til projektets krav. Tegninger eller tekniske specifikationer kan gennemgås inden produktion.
