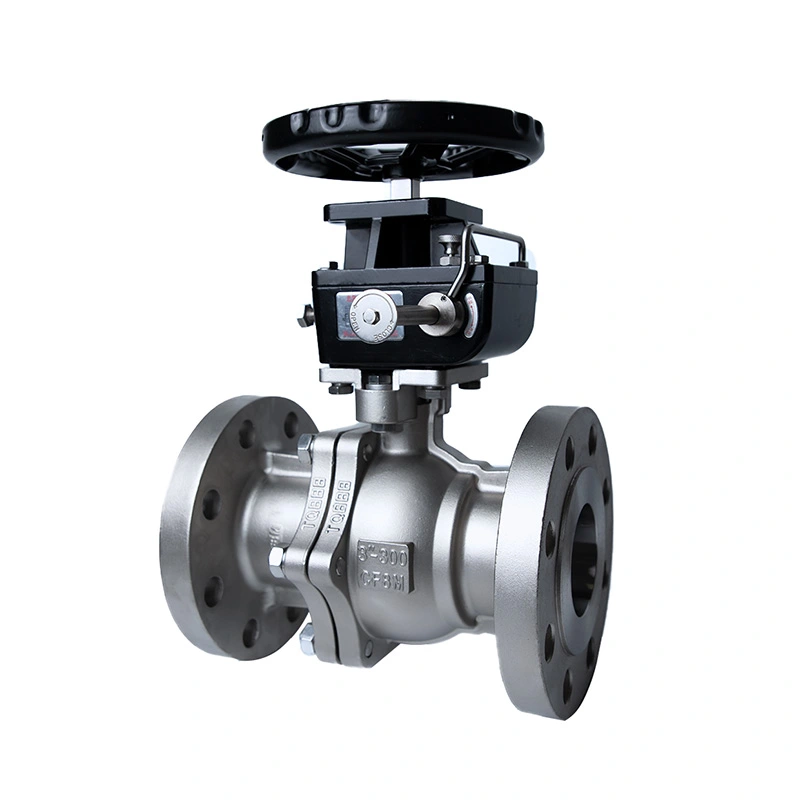

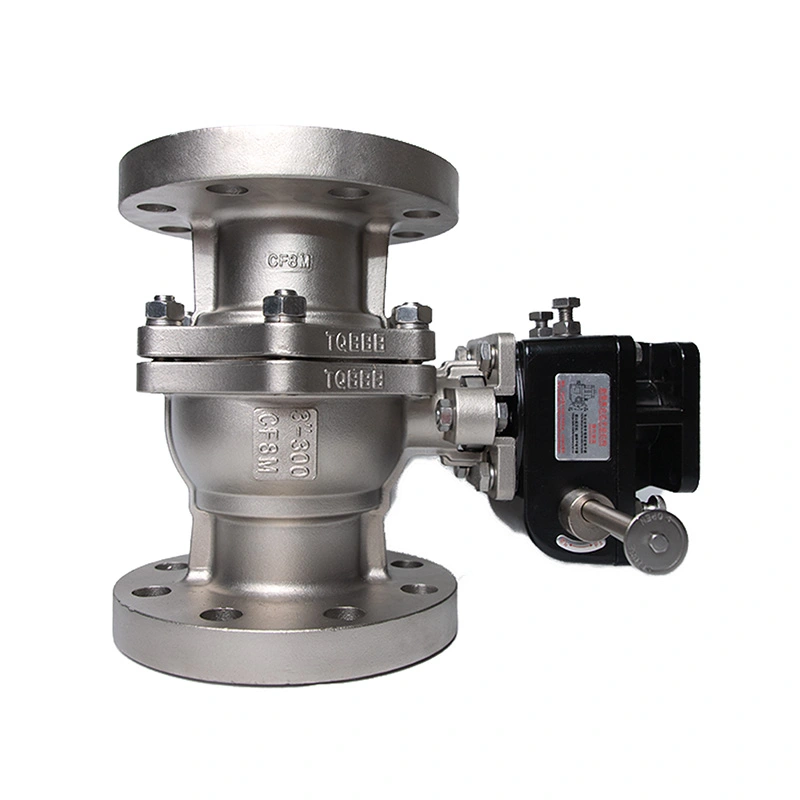

ANSI 300LB flangekugleventil med ISO 5211 base til aktuator

ANSI 300LB kugleventilen med flange med ISO 5211 base for aktuator er konfigureret til industriel rørledningsisolering, hvor der kræves en klasse 300 flangeventil og aktuatorklar drift. Dens trykgrænse i rustfrit stål og interne komponenter er specificeret til det angivne tryk og temperaturområde, mens ventilkonfigurationen kan matches med manuel, pneumatisk eller elektrisk drift i henhold til applikationen.

Shangtai fremstiller industrielle kugleventiler i Wenzhou, Zhejiang, Kina, med bearbejdning, montering, trykprøvning, inspektion og endelig klargøring udført i henhold til de gældende produktkrav. For projektordrer kan ventildimensioner, materialekonfigurationer, aktuatorkrav, tegninger og teknisk dokumentation bekræftes før produktion.

Hoveddimensioner

Ventilkonstruktion og materialevalg

Ventilen bruger et rustfrit stålhus med ASTM A351 CF8M (316) konstruktion, mens kuglen og spindlen er specificeret som ASTM A182 F316. Disse materialer giver en ensartet konfiguration af rustfrit stål til trykgrænsen og de vigtigste fugtede komponenter. RPTFE-sædet, der består af PTFE med 15 % fyldstof, er valgt til det angivne driftsområde og skal bekræftes i forhold til det faktiske procesmedium og temperatur inden bestilling.

Rustfrit stålhus

ASTM A351 CF8M (316) kroppen udgør ventilens hovedtrykholdige struktur. Rustfri stålkonstruktion kan overvejes til industrielle medier, hvor materialekompatibilitet og korrosionsbestandighed er vigtige valgfaktorer.

316 Kugle og Stilk

Kuglen og stammen bruger ASTM A182 F316 materiale i henhold til den angivne konfiguration. Kuglen sørger for kvart-drejnings-flow-kontrolelementet, mens frempinden overfører driftsmomentet fra håndtaget eller aktuatoren til kuglen.

RPTFE sæde

RPTFE-sædet giver tætningsgrænsefladen omkring kuglen. Sædevalg bør kontrolleres i forhold til medium, driftstemperatur, tryk og påkrævede servicebetingelser, fordi ventilsædekompatibilitet kan variere mellem forskellige procesvæsker.

Klasse 300 kugleventilkonfiguration med flange

Klasse 300-konfigurationen er beregnet til rørsystemer, der kræver en højere trykklasse end klasse 150. Det angivne maksimale tryk er 740PSI, men det tilladte arbejdstryk bør ikke bestemmes ud fra den nominelle klasse alene. Den faktiske trykevne afhænger af ventilstørrelse, materiale, temperatur og den gældende tryk-temperaturklassificering.

De RF-flangede ender giver en boltet forbindelse til matchende rørledningsflanger. Ved valg skal den nominelle rørstørrelse, flangedimensioner, trykklasse, beklædningstype, pakningsarrangement, boltspecifikation og tilgængelig installationsplads alle kontrolleres i forhold til rørsystemet.

ISO 5211 aktuatormontering

ANSI 300LB kugleventilen med flange med ISO 5211 base til aktuator kan konfigureres til automatiseret drift gennem dens ISO 5211 monteringsgrænseflade. Aktuatoren bør vælges i henhold til ventilens driftsmoment og de faktiske driftsforhold i stedet for alene efter ventilstørrelsen.

Pneumatiske og elektriske aktuatorer kan overvejes til automatiseret on/off kontrol. Afhængigt af styresystemet kan der være behov for yderligere komponenter såsom magnetventiler, endestopkontakter, positionsfeedback-enheder eller positionere. Den tilgængelige monteringsgrænseflade, aktuatormoment, rotationsvinkel, strøm- eller luftforsyning og styresignal skal bekræftes før montering.

Manuel betjening

Manuel betjening kan anvendes, hvor ventilen betjenes lokalt, og der ikke er behov for automatisk styring. Driftsmetoden skal vælges i henhold til ventilstørrelse, installationsposition, driftsfrekvens og påkrævet driftsmoment.

Pneumatisk aktivering

Pneumatisk aktivering er velegnet til systemer, hvor trykluft er tilgængelig, og hvor hurtig kvart-omdrejning er påkrævet. Aktuatorens drejningsmoment bør omfatte en passende højde for ventilens driftsforhold og sædefriktion.

Elektrisk aktivering

Elektrisk aktivering kan anvendes, når ventilen skal integreres i et elektrisk styresystem. Spænding, driftscyklus, drejningsmoment, bevægelsesgrænser, feedbackkrav og miljøforhold bør bekræftes under aktuatorvalg.

Produktionsproces

1. Teknisk bekræftelse

Før produktion gennemgås den påkrævede ventilstørrelse, klasse 300-klassificering, hus- og trimmaterialer, arbejdsmedium, temperatur, sædekonfiguration, tilslutningsdimensioner, driftsmetode og aktuatorkrav. Tegninger og tekniske specifikationer kan kontrolleres, når ventilen indgår i et større rør- eller automatiseringsprojekt.

2. Materialeforberedelse og inspektion

Indgående materialer og indkøbte komponenter kontrolleres i henhold til de gældende produktions- og inspektionskrav. Materialeidentifikation, dimensioner, overfladetilstand og understøttende materialedokumentation kan gennemgås for ordrer, der kræver sporbarhed.

3. CNC-bearbejdning

CNC-bearbejdning bruges til ventilhusgrænseflader, flangeoverflader, kugle- og spindelkomponenter, tætningsområder, bolthuller og andre præcisionsfunktioner. Dimensionskontrol er vigtig for at opretholde korrekt justering mellem ventilhuset, rørledningsforbindelsen og driftskomponenterne.

4. Komponentforberedelse

Ventilkugler, tætningsflader, stilke, sæder, pakninger, pakninger, fastgørelseselementer og andre komponenter er klargjort før samling. Krav til overfladebehandling og rengøring afhænger af materialet og den påtænkte anvendelse.

5. Samling og inspektion i gang

Interne komponenter samles i henhold til den specificerede konfiguration. Kontroller kan omfatte spindeljustering, kuglebevægelse, tætningskomponentinstallation, flangedimensioner, kropssamling og aktuatormonteringsgrænsefladedimensioner.

6. Tryk- og funktionstest

Færdige ventiler udsættes for gældende kappetryk og sædelækagetest. Driftsfunktion, momentrelaterede forhold, udseende, mærkning og andre specificerede inspektionspunkter kontrolleres også før frigivelse.

7. Endelig inspektion og emballering

Slutinspektion dækker produktidentifikation, nødvendige dokumenter, ventiltilstand, beskyttelsesdæksler, tilbehør og emballage. Flangeflader og andre udsatte forbindelsesflader bør beskyttes under transport for at reducere risikoen for håndteringsskader.

Typiske applikationer

Vandbehandling og forsyningsledninger

Anvendes til isolering i vandbehandlingsudstyr, forsyningsrørledninger, pumpesystemer og relaterede industrielle vandapplikationer, når de valgte materialer er kompatible med servicemediet.

Olie- og gassystemer

Gælder for rørledningsisolering og udstyrsforbindelser i olie- og gassystemer, hvor trykklassen, materialespecifikationen, sædekonfigurationen og gældende standarder opfylder projektets krav.

Kemisk forarbejdning

Kan specificeres til kompatible kemiske procesmedier. Materialevalg bør tage hensyn til den kemiske sammensætning, koncentration, temperatur, tryk og potentielle virkninger på kroppen, bolden, stilken og sædet.

Power og industrielle processystemer

Flangeforbindelsen og klasse 300-konfigurationen gør denne ventil velegnet til udvalgte industrielle proces-, forsynings- og kraftsystemer, hvor boltede rørledningsforbindelser og kvartsvingsisolering er påkrævet.

Overvejelser om valg og installation

Valg af ventil bør begynde med de faktiske driftsbetingelser i stedet for den nominelle rørstørrelse alene. Følgende oplysninger skal bekræftes inden bestilling:

Medium:Identificer væsken og kontroller dens kompatibilitet med kroppen, kuglen, frempinden, sædet, pakningen og pakningsmaterialerne.

Tryk og temperatur:Bekræft normalt og maksimalt driftstryk, temperaturområde, tryksvingninger og gældende tryk-temperaturklassificeringer.

Flangeforbindelse:Match ventilflangestørrelsen, Klasse 300-klassificering, RF-beklædning, bolthulsarrangement, pakningstype og rørledningsflangedimensioner.

Flow og portkonfiguration:Bekræft, om fuld-port eller reduceret-port-konstruktion er påkrævet baseret på flowkapacitet, trykfald og rørkrav.

Aktuator:For automatiserede ventiler skal du angive det påkrævede driftsmoment, aktuatortype, strøm- eller luftforsyning, styresignal og feedbackkrav.

Installation:Pipeline flanges should be correctly aligned before bolting. Ventilen bør ikke tvinges på plads for at kompensere for rørforskydning, og ventilen bør forblive inden for dens specificerede tryk- og temperaturgrænser under drift.

Test og dokumentation

Ventilinspektion kan omfatte kappetrykprøvning, sædelækagetest, dimensionsinspektion, driftskontrol, visuel inspektion og mærkningsverifikation i henhold til de gældende ordrekrav. API 598 er specificeret til test og inspektion af denne ventil.

Teknisk dokumentation kan leveres i henhold til produktkonfigurationen og projektkravene. Tilgængelige dokumenter kan omfatte produktdatablade, måltegninger, materialeoplysninger, inspektionsregistreringer og relevant testdokumentation.

FAQ

Q1: Hvad bruges en ANSI 300LB kugleventil med flange med ISO 5211 base til aktuator til?

ANSI 300LB kugleventilen med flange med ISO 5211 base til aktuator bruges til industriel rørledningsisolering og automatiseret on/off væskekontrol. Den er velegnet til kompatible vand-, olie-, gas-, kemikalie-, forsynings- og industriprocesapplikationer inden for de specificerede tryk-, temperatur- og materialegrænser.

Q2: Betyder Klasse 300, at ventilen altid kan fungere ved 300 psi?

Nr. Klasse 300 er en trykklassebetegnelse frem for en fast trykværdi i psi. Det tilladte arbejdstryk varierer med ventilmateriale, størrelse, driftstemperatur og den gældende tryk-temperaturklassificering.

Q3: Hvordan skal aktuatoren vælges?

Aktuatoren skal vælges i henhold til ventilens påkrævede driftsmoment, serviceforhold, driftsfrekvens og kontrolkrav. Ved pneumatisk eller elektrisk aktivering skal monteringsgrænsefladen og aktuatorspecifikationerne også kontrolleres før montering.

Q4: Hvilket sædemateriale leveres med denne ventil?

Den angivne konfiguration bruger RPTFE (PTFE+15%fv) som sædemateriale. Andre sæde- eller tætningskonfigurationer kan overvejes, når forskellige medier eller temperaturforhold kræver et andet materiale.

Q5: Kan ventilen leveres med en pneumatisk eller elektrisk aktuator?

Ja. Ventilen kan konfigureres til manuel betjening eller leveres med kompatibel pneumatisk eller elektrisk aktivering. Aktuatorvalg skal bekræftes i henhold til ventilstørrelse, driftsmoment, kontrolmetode og installationskrav.

Spørgsmål 6: Hvilke oplysninger skal gives, når du anmoder om et tilbud?

Nyttige oplysninger omfatter ventilstørrelse, trykklasse, medium, driftstryk, temperatur, kropsmateriale, sædemateriale, flangekrav, driftsmetode, aktuatorspecifikationer, mængde og eventuelle nødvendige tegninger eller tekniske standarder.

Q7: Kan tekniske tegninger og materialedokumenter leveres?

Ja. Produkttegninger, dimensionsoplysninger, materialedetaljer, inspektionsoptegnelser og andre relevante tekniske dokumenter kan leveres i henhold til ventilkonfigurationen og projektkravene.
