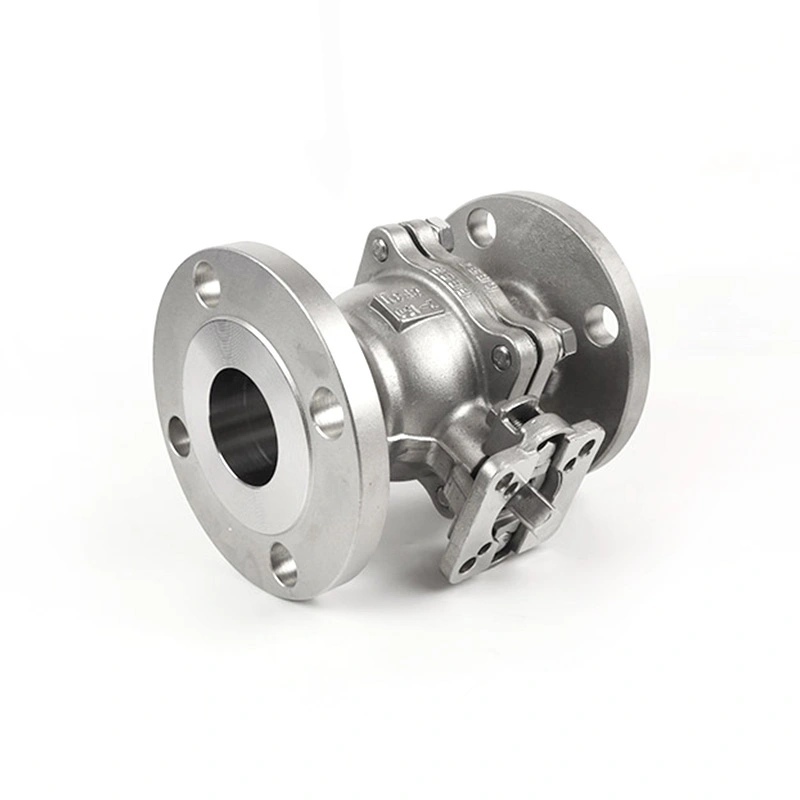

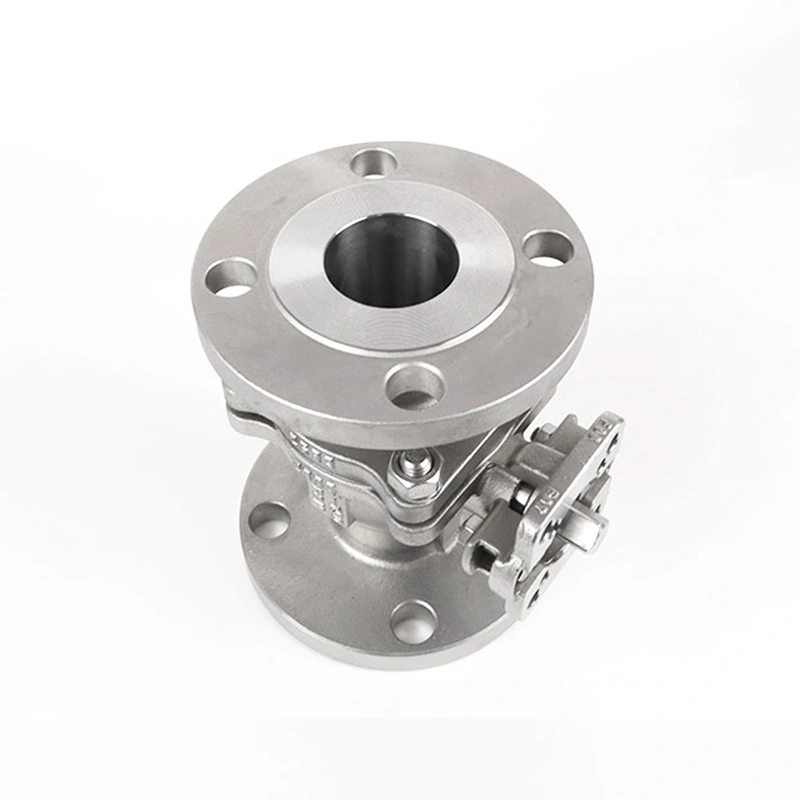

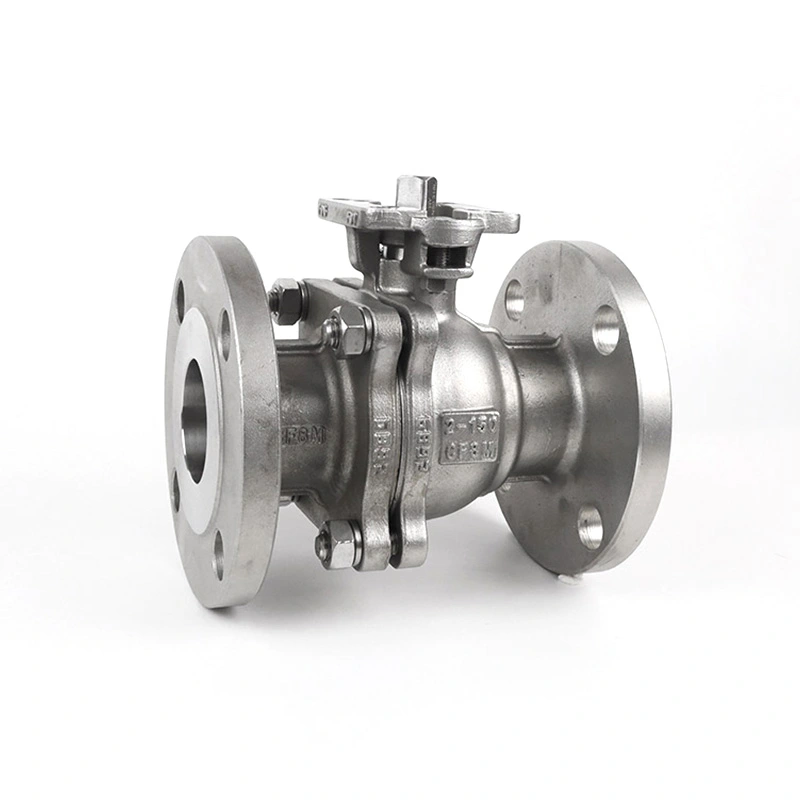

ANSI klasse 150 kugleventil med flange med ISO 5211 base til aktuator

For automatisk rørledningsisolering skal ventilkonfigurationen matche rørstandarden, trykklassen, tilslutningsdimensioner og aktuatorgrænsefladen. ANSI klasse 150 kugleventil med flange med ISO 5211 base til aktuator kombinerer en klasse 150 flangeforbindelse med en ISO 5211 monteringsgrænseflade, hvilket gør det muligt at konfigurere ventilen til manuel betjening eller delvist dreje pneumatisk og elektrisk aktivering. Den aktuelle ventil- og aktuatorkombination skal vælges i henhold til det påkrævede drejningsmoment, driftsbetingelser og rørledningskonfiguration.

Shangtai fremstiller industrielle kugleventiler i Wenzhou, Zhejiang, Kina. Produktionen omfatter bearbejdning, montage og trykprøvning, med materiale- og dimensionskrav kontrolleret i henhold til den gældende produktspecifikation. Tegninger, materialekrav og aktuatoroplysninger kan gennemgås, når en specifik ventilkonfiguration er påkrævet.

Hoveddimensioner

Ventilkonstruktion og aktuatorgrænseflade

Ventilen bruger et flangehus til forbindelse til kompatible RF-rørledningsflanger. Den 316 rustfri stålkrop, F316-kuglen og F316-stammen, der er anført i hovedspecifikationen, giver den primære materialekonfiguration, mens RPTFE-sædet er beregnet til applikationer, hvor sædematerialet er kompatibelt med driftsmediet og temperaturen.

ISO 5211 monteringsbasen giver en standardiseret grænseflade til fastgørelse af kompatible deldrejningsaktuatorer eller et mellemmonteringsarrangement. ISO 5211 specificerer aktuatorfastgørelsesflange og drivkomponentdimensioner, så aktuatorgrænsefladen bør matches med ventilmonteringsstørrelsen og det krævede driftsmoment i stedet for at vælges af ventilstørrelsen alene.

Ved automatiseret service skal ventilmomentet, aktuatorudgangen, monteringsgrænsefladen, rotationsretningen og tilgængelig strøm- eller luftforsyning alle bekræftes før montering. Grænseafbrydere, magnetventiler, positionere og andet styretilbehør kan vælges i henhold til automatiseringssystemet.

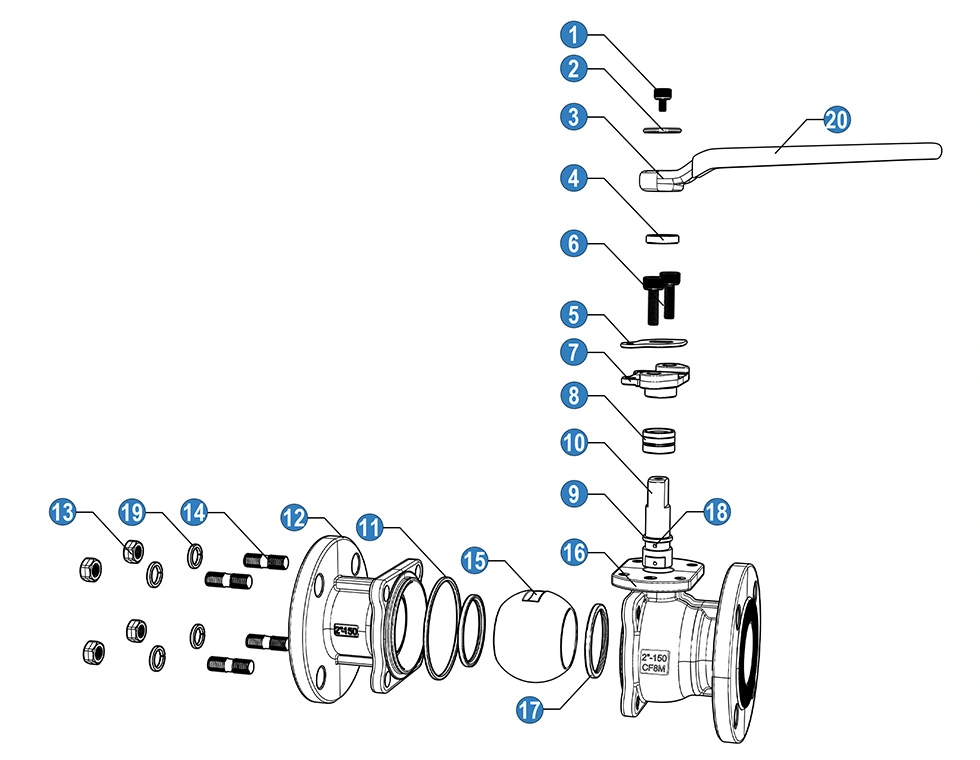

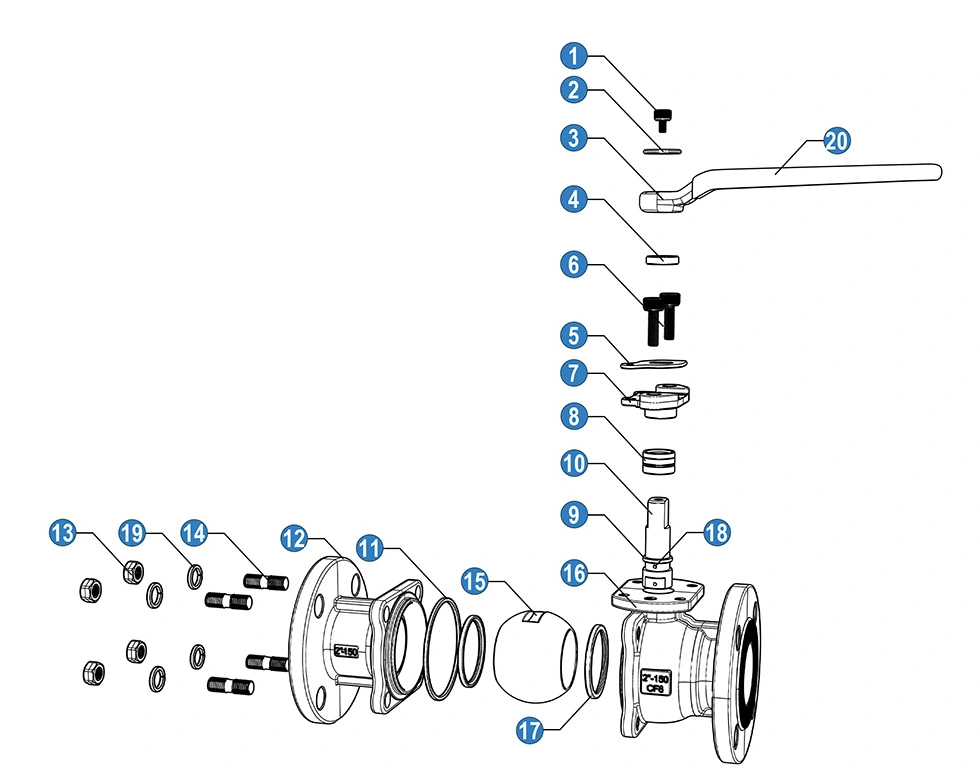

Materialeeer og komponentkonfiguration

Komponentlisten ovenfor repræsenterer én materialekonfiguration. Produktspecifikationen giver også en 316 rustfri stålkonfiguration, hvilket gør det muligt at vælge de fugtede komponenter i henhold til den nødvendige korrosionsbestandighed og servicebetingelser. Materialevalg skal bekræftes i forhold til den faktiske købsspecifikation og væskekompatibilitetskrav.

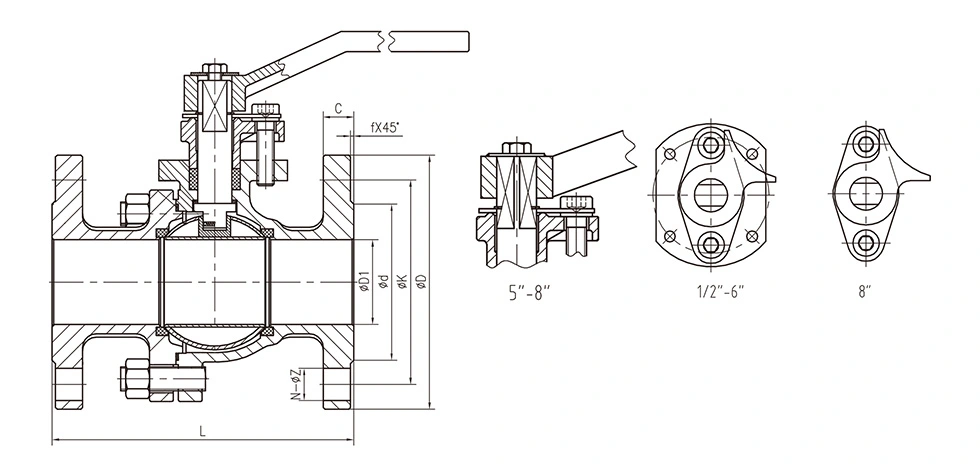

Generelle dimensioner:

Nøglefunktioner

Klasse 150 rørledningsforbindelse med flange

Den RF-flangede endekonfiguration giver en boltet forbindelse mellem ventilen og rørledningen. Flangestørrelse, bolthulsarrangement, beklædningstype og relaterede dimensioner skal matches med den tilhørende rørledningsflange før installation. ASME B16.5 dækker rørflanger og flangefittings i NPS 1/2 til NPS 24 og inkluderer klasse 150 flangedimensioner og tryk-temperaturkrav.

ISO 5211 aktuatormontering

Aktuatorens monteringsgrænseflade er beregnet til delsvingautomatisering. ISO 5211 definerer vedhæftningsgrænsefladedimensioner og drivkomponentdimensioner, der bruges til at forbinde kompatible aktuatorer til industrielle ventiler. Monteringsstørrelsen og aktuatorydelsen bør derfor kontrolleres sammen med ventilens driftsmoment.

Rustfrit stål trykgrænsekomponenter

Hovedspecifikationen bruger ASTM A351 CF8M (316) til kroppen, ASTM A182 F316 til kuglen og frempinden og RPTFE til sædet. Denne materialekombination kan overvejes til vand, olie, gas og andre kompatible medier, hvor de valgte materialer opfylder de påkrævede kemiske og temperaturbetingelser.

Kvartals-tænd/sluk-drift

Kugleventilen bruger en kvart-omdrejningsmekanisme til at bevæge sig mellem åben og lukket position. Det er primært beregnet til isolationsservice frem for kontinuerlig drosling. Hvis flowregulering er påkrævet, bør ventilens, sædets og driftsbetingelsernes egnethed evalueres før valg.

Antistatisk konstruktion

Materialeeelisterne inkluderer en antistatisk enhed til ventilkonfigurationen. Hvor antistatisk ydeevne kræves af applikationen, skal den komplette ventilspecifikation og gældende testkrav bekræftes med ordredokumentationen.

Typiske applikationer

Vandbehandling:Velegnet til isolering af kompatible vandledninger, procesudstyr og behandlingssko, hvor der kræves en flangeforbindelse.

Olie- og gassystemer:Gælder for kompatible olie- og gasrørledninger og udstyr, når ventilmaterialerne, trykklassen og tætningskonfigurationen opfylder servicekravene.

Kemisk behandling:Kan bruges til proces-væskeisolering, når krop, kugle, spindel, sæde og pakningsmaterialer er kemisk kompatible med mediet.

Industrielt procesudstyr:Aktuatorens monteringsgrænseflade gør det muligt at integrere ventilen i automatiserede glidere, manifolds og udstyr, der kræver fjernbetjening af åben/lukning.

Generel rørledningsisolering:Velegnet til industrielle rørsystemer, der kræver en klasse 150 kugleventil med flange og manuel eller automatiseret afspærringsfunktion.

Valg af aktuator

Aktuatorvalg bør baseres på ventilens påkrævede driftsmoment snarere end den nominelle rørstørrelse alene. Ventilstørrelsen, sædematerialet, differenstryk, medium, temperatur og driftsfrekvens kan alle påvirke drejningsmomentkravet.

For pneumatisk aktivering, bekræfte det tilgængelige lufttryk, aktuatorens udgangsmoment, fejlposition og kontroltilbehør. For elektrisk aktivering skal du kontrollere det nødvendige drejningsmoment, strømforsyning, driftscyklus og feedbackkrav. ISO 5211 monteringsgrænsefladen skal også svare til den valgte aktuator og koblingsarrangement.

Overvejelser om valg og installation

Før du bestiller, bekræft den nominelle størrelse, klasse 150 trykklasse, flangedimensioner, RF-beklædning, driftstryk, temperatur, medium og påkrævede krops- og trimmaterialer. For automatiserede ventiler angives aktuatortypen, påkrævet drejningsmoment, monteringsgrænseflade og kontrolkrav.

Før installation skal flangefladerne og ventilenderne efterses for skader eller forurening. Juster de tilsvarende flanger korrekt, og spænd boltene jævnt med en passende pakning og den gældende installationsprocedure. Undgå at tvinge rørledningen på linje gennem ventilhuset.

Efter aktuatorinstallation skal du kontrollere rotationsretningen og åbne/lukke grænser, før ventilen tages i brug. Tunge aktuatorer eller gearkasser skal understøttes tilstrækkeligt, hvor det kræves, så for store eksterne belastninger ikke overføres til ventilens monteringsgrænseflade.

Forholdsregler ved brug

Betjen ventilen inden for de specificerede tryk- og temperaturgrænser. 285PSI værdien i produkttabellen bør ikke behandles som et universelt tilladt tryk for enhver størrelse og temperatur; den gældende tryk-temperaturklassificering skal bekræftes for den faktiske konfiguration.

Skyl rørledningen før idriftsættelse for at reducere muligheden for, at snavs trænger ind i ventilen og beskadiger sædet eller tætningsoverfladerne.

Brug ikke kugleventilen til kontinuerlig drosling, medmindre applikationen er blevet teknisk evalueret for det valgte sæde og driftsforhold.

Før vedligeholdelse skal rørledningen isoleres og trykket tages ud og kontrolleres, at ventilen er sikker at servicere. For automatiserede ventiler skal du afbryde eller isolere aktuatorens strøm- eller kontrolkilde som krævet af den gældende vedligeholdelsesprocedure.

Kvalitetskontrol og dokumentation

Produktionsinspektion kan dække materialeverifikation, dimensionsinspektion, kropsmontering og trykprøvning i henhold til de gældende produkt- og ordrekrav. API 598 bruges til ventilinspektions- og testkrav, mens ASME B16.34 adresserer relevant ventildesign, tryk-temperatur og dimensionskrav.

For projekter, der kræver sporbarhed, skal materialekvalitet, ventilspecifikation, testkrav og aktuatorkonfiguration bekræftes før produktion. Shangtai kan gennemgå tekniske tegninger og applikationsoplysninger, når et projekt kræver en specifik ventil- og automatiseringskonfiguration.

FAQ

1. Hvad bruges en ANSI klasse 150 kugleventil med flange med ISO 5211 base til aktuator til?

En ANSI klasse 150 kugleventil med flange med ISO 5211 base for aktuator bruges til on/off isolering i industrielle rørsystemer, hvor en klasse 150 flangeforbindelse og en del-drejning aktuator interface er påkrævet. Den kan konfigureres til manuel betjening eller automatiseret styring afhængigt af ventilstørrelse, driftsmoment og systemkrav.

2. Hvad er forskellen mellem klasse 150-klassificeringen og det maksimale tryk, der er angivet i tabellen?

Klasse 150 er en trykklassebetegnelse, mens den anførte 285PSI er en produktspecifik maksimal trykværdi. Det tilladte arbejdstryk skal bekræftes i henhold til ventilstørrelse, materiale, temperatur og den gældende tryk-temperaturklassificering i stedet for at antage, at én trykværdi gælder for hver driftstilstand.

3. Hvilken aktuator kan monteres på ventilen?

Pneumatiske og elektriske deldrejningsaktuatorer kan overvejes, når deres monteringsgrænseflade og udgangsmoment matcher ventilen. Hydraulisk aktivering kan også overvejes for en passende konfiguration. Aktuatorvalg bør omfatte drejningsmoment, rotation, strøm- eller luftforsyning og kontrolkrav.

4. Hvorfor bruges RPTFE til ventilsædet?

RPTFE er specificeret som sædemateriale i den medfølgende produktkonfiguration. Dens egnethed afhænger af driftsmediet, tryk og temperatur. Hvis applikationen involverer aggressive kemikalier eller temperaturer uden for det angivne område, bør sædet og tætningsmaterialerne gennemgås før valg.

5. Hvad skal bekræftes, før du bestiller en kugleventil med flange?

Bekræft ventilstørrelsen, klasse 150-klassificeringen, flangestandarden og beklædningen, medium, tryk, temperatur, materialekombination og driftsmetode. For en automatiseret ventil skal aktuatortype, drejningsmoment, ISO 5211 monteringsstørrelse og kontrolkrav også angives.

6. Kan ventilmaterialet ændres fra 316 rustfrit stål?

Andre materialekonfigurationer kan overvejes i henhold til applikationen. Materialevalg bør tage hensyn til korrosionsforhold, tryk, temperatur og kompatibilitet med arbejdsmediet. Det endelige materiale til krop, kugle, stilk og sæde skal bekræftes i produktspecifikationen før produktion.
