ANSI standard flangeventil

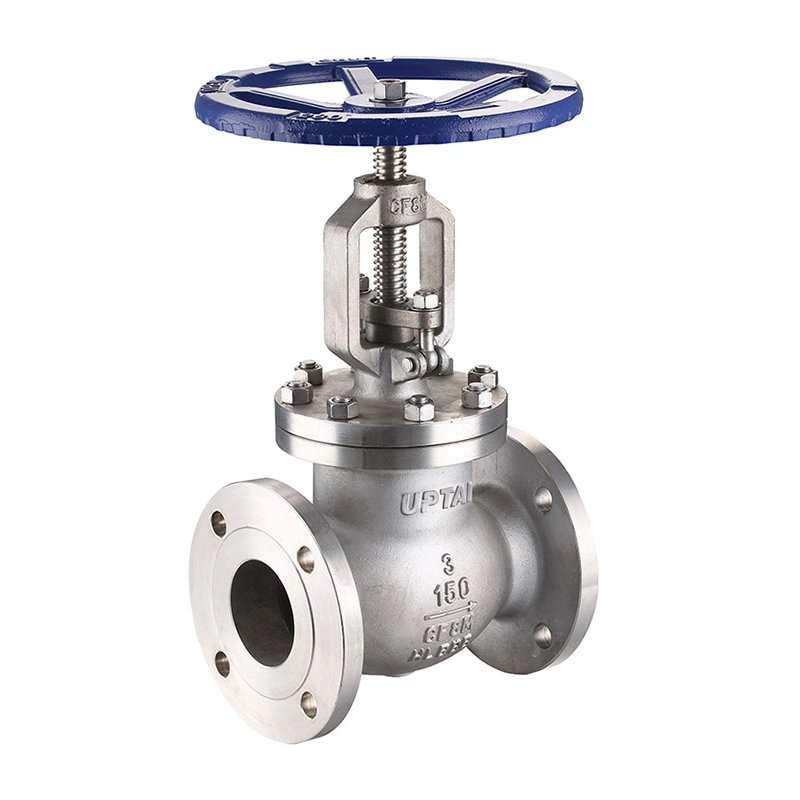

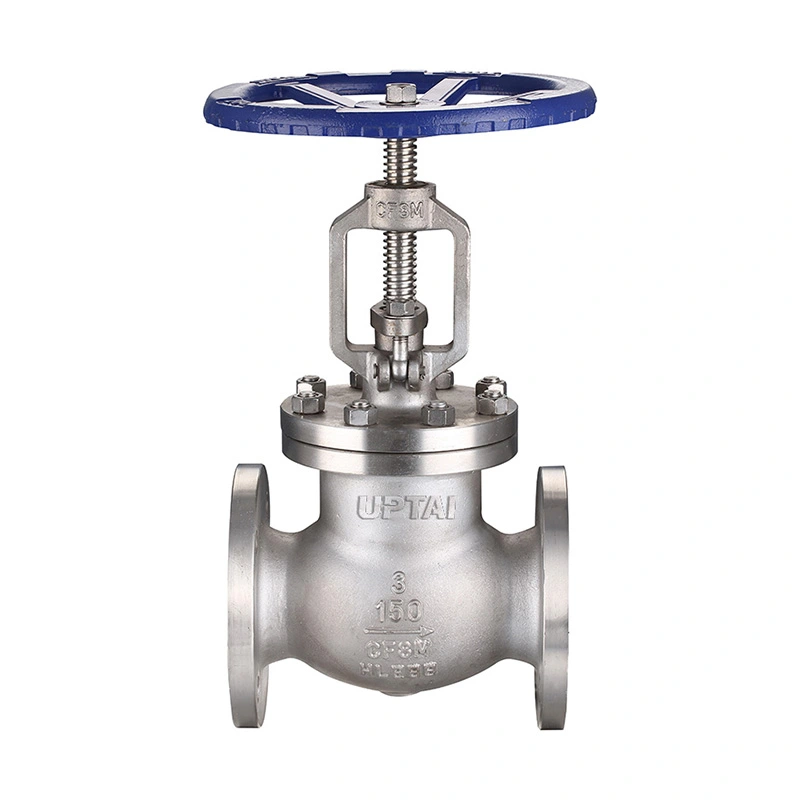

ANSI Standard Flanged Globe Valve er en klasse 150 rustfrit stål kugleventil til industrirør, hvor flowregulering og afspærring er påkrævet. Dens skive bevæger sig mod og væk fra sædet for at ændre flowområdet, hvilket gør ventilen velegnet til applikationer, der kræver mere kontrolleret flowjustering end en simpel afspærringsventil.

Shangtai leverer denne ventil med RF-kompatible flangede ender og håndhjulsdrift. Den tilgængelige konfiguration inkluderer CF8/CF8M krops- og skivematerialer, F304/F316 frempinde og de angivne sædemuligheder. Ventilen fås i størrelser fra 2" til 18" til industrirør og procesudstyr.

Hoveddimensioner

Ventil design

Disk og sæde

Skiven bevæger sig langs ventilaksen og lukker mod sædet for at stoppe flowet. Hævning af skiven øger flowpassagen, mens sænkning reducerer eller lukker passagen. Denne lineære bevægelse gør det muligt at bruge ventilen til både drosling og afspærring.

Materialer i rustfrit stål

Kroppen og disken fås i ASTM A351 CF8 eller CF8M. Stængelmuligheder inkluderer ASTM A182 F304 og F316. De specificerede sædematerialer er ASTM A182 F304 og ASTM A351 CF8M med Stellite 6. Den valgte materialekombination skal matche procesmediet og driftstemperaturen.

Håndhjulsbetjening

Håndhjulet giver manuel kontrol af skivepositionen. Ventilen kan åbnes, lukkes eller justeres til en mellemposition i henhold til proceskravet. Hvis håndhjulet bliver svært at betjene, bør ventilen ikke tvinges.

Flangeforbindelse

Ventilen bruger RF-kompatible flangede ender til forbindelse til matchende rørledningsflanger. Den specificerede tilslutningsstandard er ASME B16.5, mens face-to-face-dimensionen følger det anførte ASME B16.10-krav.

Flangeinstallation gør det muligt at fjerne ventilen fra rørledningen uden at skære i røret. Inden installation skal du kontrollere flangestørrelse, trykklasse, pakning, boltning og flademål. Rørledningen skal være korrekt justeret for at undgå at placere overdreven mekanisk belastning på ventilen.

Tryk og temperatur

Ventilen er specificeret som CL150 med et maksimalt arbejdstryk på 285 PSI. Tryk-temperaturklassificeringen varierer med materiale og driftstemperatur, så de faktiske driftsforhold skal tages i betragtning ved valg af ventil.

Det angivne temperaturområde er -29°C til +120°C. Sædet og andre tætningskomponenter er særligt vigtige, når ventilen bruges tæt på temperaturgrænserne.

For damp-, varmtvands-, olie-, gas- og kemikalieservice skal mediumtemperatur, tryk og materialekompatibilitet kontrolleres i forhold til den valgte ventilkonfiguration.

NACE Service

Specifikationen omfatter NACE MR0175 / ISO 15156. Hvor ventilen er beregnet til sur-service-applikationer, skal materialekvaliteterne og de gældende NACE-krav matche de faktiske servicebetingelser.

For sådanne applikationer kan projektspecifikationen også definere krav til materialetilstand, hårdhed, inspektion og understøttende dokumentation.

Ansøgninger

Steam og forsyningslinjer:Anvendes til flowjustering og afspærring i kompatible damp-, kondensat- og forsyningsrør.

Olie og gas:Anvendes i proces- og forsyningslinjer, hvor manuel flowkontrol eller isolering er påkrævet.

Petrokemiske systemer:Velegnet til kompatible olie, gas og procesvæsker, hvor drosling eller afspærring er påkrævet.

Vandbehandling:Anvendes i proces- og forsyningsrør til styring af kompatible vand og flydende medier.

Strømproduktion:Gælder for udvalgte hjælpe- og forsyningsrør inden for det specificerede tryk- og temperaturområde.

Generelt industrirør:Anvendes på procesudstyr, pumpesystemer og andre rørledninger, der kræver manuel flowjustering.

Valg og installation

Ventilvalg starter med rørstørrelse, trykklasse, medium, driftstryk og temperatur. Materialer til krop, skive, frempind og sæde vælges derefter i henhold til servicebetingelserne.

For udskiftningsapplikationer bør den eksisterende ventilstørrelse, flangedimensioner, flade-til-flade-længde og driftsarrangement sammenlignes med den nye ventil før bestilling.

Hold flangefladerne rene under installationen og brug den specificerede pakning og boltning. Efter at ventilen er installeret, skal du kontrollere håndhjulets funktion og bekræfte, at skiven kan bevæge sig gennem hele sit område uden unormal modstand.

Test og inspektion

Materiale inspektion

Karosseri og trimmaterialer kontrolleres i forhold til de specificerede kvaliteter og ordreoplysninger. Materialeoptegnelser kan leveres efter behov.

Dimensionel inspektion

Ansigt-til-flade dimensioner, flangedimensioner og andre vigtige bearbejdningsdimensioner kontrolleres i forhold til den gældende produktspecifikation.

Tryk- og sædetest

Skal- og sædetest udføres i henhold til de specificerede inspektionskrav. Testresultater og acceptkriterier kan dokumenteres i henhold til ordrekravene.

Afsluttende inspektion

Før forsendelse kontrolleres ventilen for kropstilstand, flangeoverflader, håndhjulsdrift, identifikationsmærker og samlet montering.

Emballage

Flangeflader og andre forbindelsesflader er beskyttet før pakning. Ventilen er pakket i henhold til dens størrelse og forsendelsesmetode for at reducere risikoen for stød og forurening under transport.

Eksportemballage kan omfatte kartoner, beskyttelsesmaterialer og krydsfinerkasser i henhold til ventildimensioner og transportkrav. Produktmærker og forsendelsesdokumenter kan udarbejdes i henhold til ordren.

FAQ

Spørgsmål 1: Hvad bruges en ANSI Standard Flanged Globe Valve til?

En ANSI standard flangeventil bruges til at regulere og lukke for kompatible væsker i industrirør. Skive-og-sæde-designet gør det muligt at justere flowpassagen under drift, hvilket gør den velegnet til applikationer, hvor flowkontrol er påkrævet.

Q2: Hvad er forskellen mellem en kugleventil og en skydeventil?

En kugleventil bruger en skive, der bevæger sig mod sædet og bruges almindeligvis til drosling og flowjustering. En skydeventil flytter porten væk fra strømningsvejen og bruges generelt til isolering frem for kontinuerlig drosling.

Q3: Hvorfor bruges flangeender på denne ventil?

Flangede ender giver en boltet forbindelse til rørledningen og gør det muligt at fjerne ventilen til vedligeholdelse uden at skære i røret. De bruges almindeligvis på industrielle rørsystemer, hvor standardiserede flangedimensioner er påkrævet.

Q4: Hvilke materialer er tilgængelige?

Den angivne konfiguration inkluderer CF8/CF8M til krop og skive, F304/F316 til frempind og de specificerede sædematerialemuligheder. Andre materialer kan overvejes i henhold til driftsmediet og temperaturen.

Q5: Kan ventilen bruges til damp?

Ja, forudsat at tryk, temperatur og materialekonfiguration er inden for de specificerede driftsgrænser. Sædet og tætningsmaterialerne skal kontrolleres for de faktiske dampforhold.

Q6: Hvilken information er nødvendig for at vælge den korrekte ventil?

Vigtig information omfatter rørstørrelse, trykklasse, flangestandard, medium, driftstryk, temperatur, materialekrav og eventuelle NACE- eller projektspecifikke krav.

Q7: Hvordan skal ventilen vedligeholdes?

Kontroller håndhjul, spindel, pakningsområde, flangeforbindelse og tætningstilstand under rutinemæssig vedligeholdelse. Hvis der opstår lækage eller unormal driftsmodstand, skal rørledningen isoleres og trykket aflastes før inspektion.
