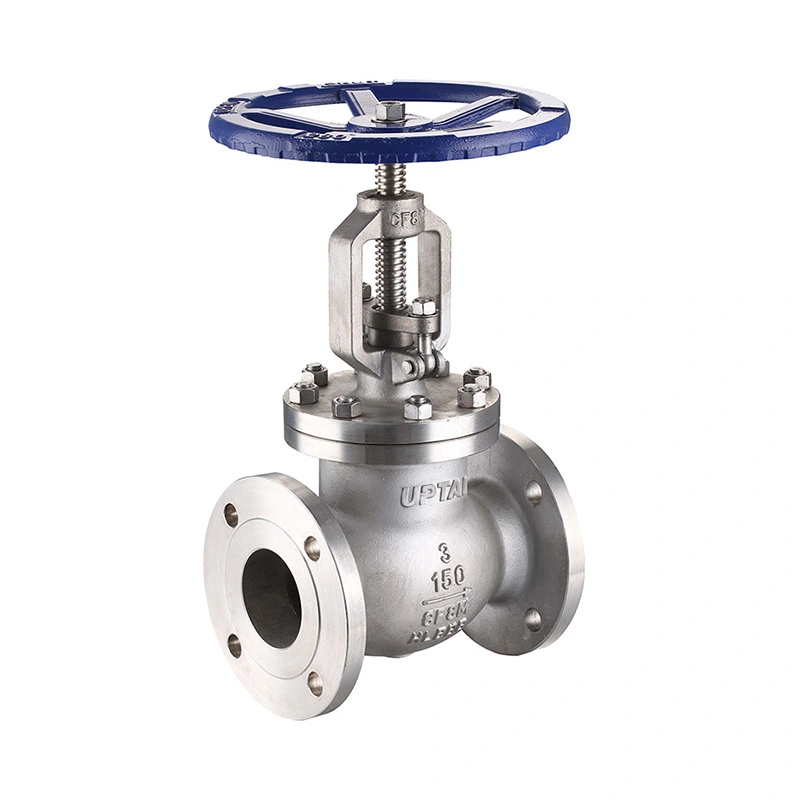

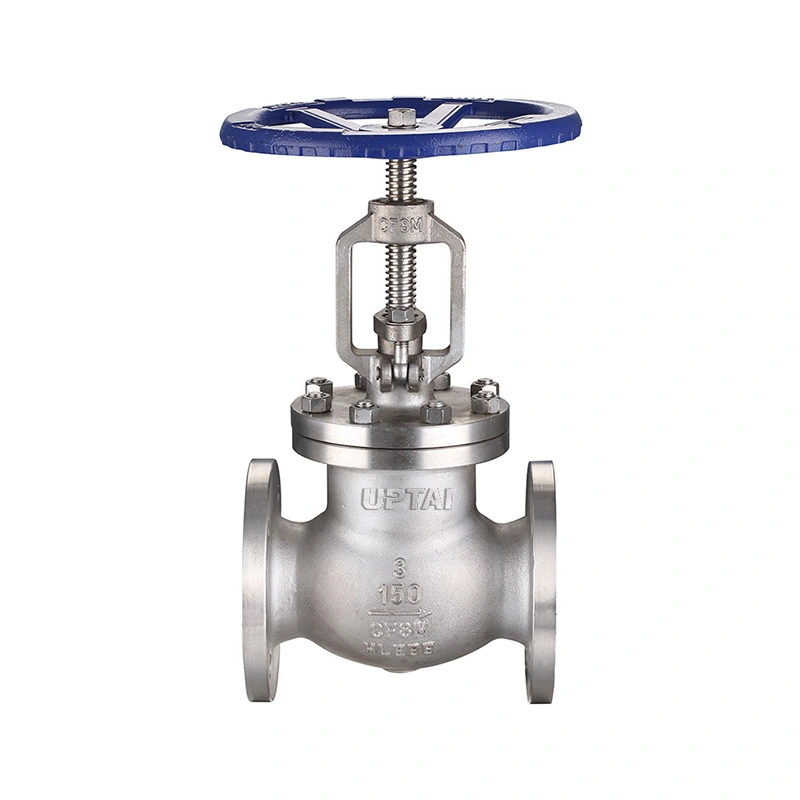

Klasse 150 smedet rustfrit stål flangeventil

Klasse 150 smedet rustfrit stål flangeventil er en smedet rustfrit stål kugleventil til industrielt rør og procesudstyr. Den bruger en lineært bevægelig skive til afspærring og flowregulering med RF-kompatible flangeender og håndhjulsbetjening. Ventilen fås i 1/2" til 2" størrelser med F304 og F316 materialevalg.

Materialerne til den smedede krop, skive, stilk og sæde kan vælges i henhold til arbejdsmediet, tryk og temperatur. Ventilspecifikationen inkluderer også NACE MR0175 / ISO 15156 krav til gældende serviceforhold.

Hoveddimensioner

Bygge- og serviceforhold

Ventilhuset er lavet af ASTM A182 F304 eller F316 smedet rustfrit stål. Skiven bevæger sig langs ventilaksen og lukker mod sædet. Drejning af håndhjulet ændrer skivepositionen, så ventilen kan bruges til afspærring eller kontrolleret flowjustering.

Disken er tilgængelig i ASTM A182 F304 eller ASTM A182 F316 med en STL#6-option som angivet i specifikationen. Stilken og sædet fås i F304 eller F316. Materialevalg bør tage højde for procesvæske, koncentration, driftstemperatur og korrosionsforhold.

Ventilen er klassificeret CL150 med et anført maksimalt arbejdstryk på 285 PSI. Det angivne temperaturområde er -29 ℃ + 425 ℃. Det faktiske tilladte tryk skal kontrolleres i forhold til den gældende tryk-temperaturklassificering ved driftstemperaturen.

Flangeforbindelse og applikationer

Klasse 150 smedet rustfrit stål flangede kugleventil bruger RF-kompatible flangede ender med ASME B16.5 specificeret for tilslutningsstandarden. Flangeforbindelsen gør det muligt at bolte ventilen til en passende rørledningsflange og fjernes, når inspektion eller vedligeholdelse er påkrævet.

Inden installation skal du kontrollere flangestørrelse, trykklasse, pakning, boltning og flademål. Rørledningen skal justeres korrekt for at undgå for stor mekanisk belastning af ventilforbindelsen.

Ventilen kan bruges i olie og gas, petrokemiske, kemiske processer, industrielle forsyninger og andre rørsystemer, hvor rustfri stålkonstruktion og manuel flowkontrol er påkrævet. Egnede medier kan omfatte vand, damp, luft, olie og kompatible procesvæsker inden for de specificerede tryk-, temperatur- og materialegrænser.

Kugleventiler har normalt et højere trykfald end lige-gennem afspærringsventiler på grund af den indre strømningsvej. Hvor ventilen skal bruges til kontinuerlig flowregulering, skal den nødvendige flowhastighed, trykfald og driftsfrekvens tages i betragtning under dimensionering.

Udvælgelse, test og ofte stillede spørgsmål

Ved bestilling angives ventilstørrelse, trykklasse, flangestandard, medium, driftstryk, temperatur, hus- og trimmaterialer, mængde og eventuelle særlige krav til inspektion eller dokumentation. Til udskiftningsapplikationer kan eksisterende ventiltegninger, navnepladeoplysninger eller face-to-face dimensioner bruges til konfigurationsbekræftelse.

Specifikationen angiver API 602 til design og fremstilling, ASME B16.10 for face-to-face dimensioner, ASME B16.34 for tryk-temperaturklassificeringer og API 598 til test og inspektion. Inspektion kan omfatte materialeverifikation, dimensionskontrol, skaltest, sædelækagetest og afsluttende driftsinspektion i henhold til de gældende krav.

Shangtai fremstiller industrielle ventiler i Wenzhou, Zhejiang, Kina. Produktionen omfatter bearbejdning, montage, test og inspektion, med produktdokumentation tilgængelig i henhold til ordrekravene.

1. Hvad bruges en smedet rustfrit stål kugleventil til?

En smedet rustfrit stål kugleventil bruges til manuel afspærring og flowregulering. Den lineære bevægelse af skiven gør det muligt at justere åbningen efter de nødvendige strømningsforhold.

2. Hvad er forskellen på en kugleventil og en skydeventil?

En kugleventil bruger en skive, der bevæger sig mod sædet og er velegnet til både afspærring og flowregulering. En portventil bruger en port, der bevæger sig lodret og bruges generelt til isoleringsservice, når den er helt åben eller helt lukket.

3. Kan F304 og F316 materialer vælges?

Ja. Specifikationen viser ASTM A182 F304 og F316 muligheder for krop, frempind og sæde. Det passende materiale skal vælges i henhold til mediet, temperaturen og korrosionsforholdene.

4. Hvilken information er nødvendig for valg af ventil?

Nøgleoplysninger omfatter ventilstørrelse, trykklasse, flangestandard, medium, driftstryk, temperatur, materialekrav og eventuelle NACE- eller inspektionskrav. Eksisterende tegninger kan også leveres til bekræftelse af udskiftning af ventil.

5. Kan andre materialer leveres?

Ja. Andre materialer er tilgængelige efter anmodning. Den nødvendige materialekombination skal bekræftes i henhold til servicemediet, driftsbetingelser og gældende projektspecifikationer.

6. Hvad er funktionen af ​​flangeforbindelsen?

Flangeforbindelsen gør det muligt at bolte ventilen til passende rørledningsflanger. Det gør det også muligt at fjerne ventilen fra rørledningen til inspektion eller vedligeholdelse uden at skære i røret.

7. Hvad er en klasse 150 smedet rustfrit stål flangeventil?

Den kombinerer et smedet ventilhus i rustfrit stål med klasse 150 flangede ender og en kugleventilskivemekanisme. Den er beregnet til kompatible industrivæsker inden for de specificerede tryk-, temperatur- og materialegrænser.
