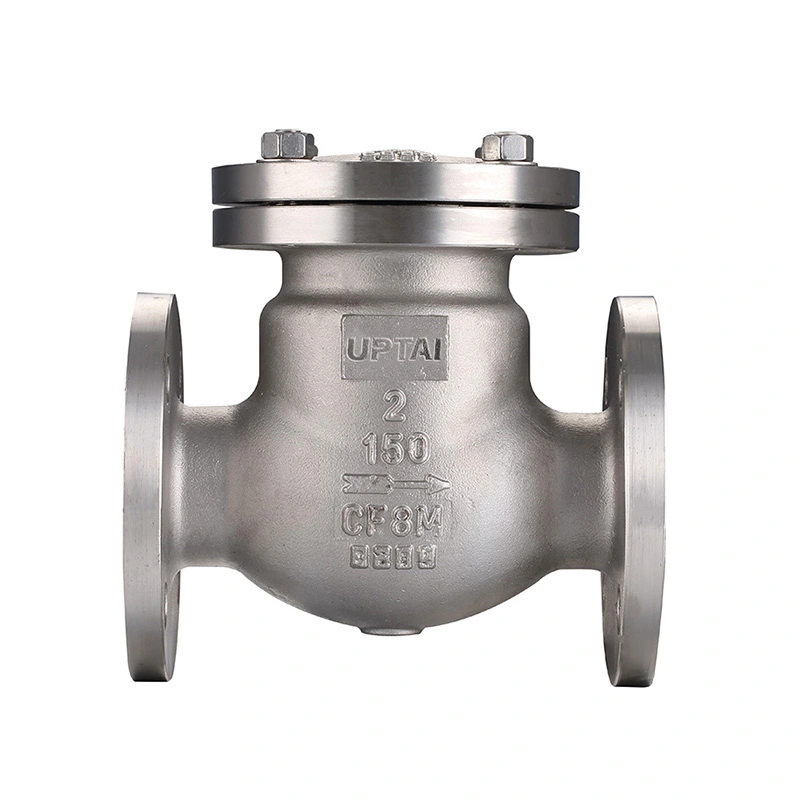

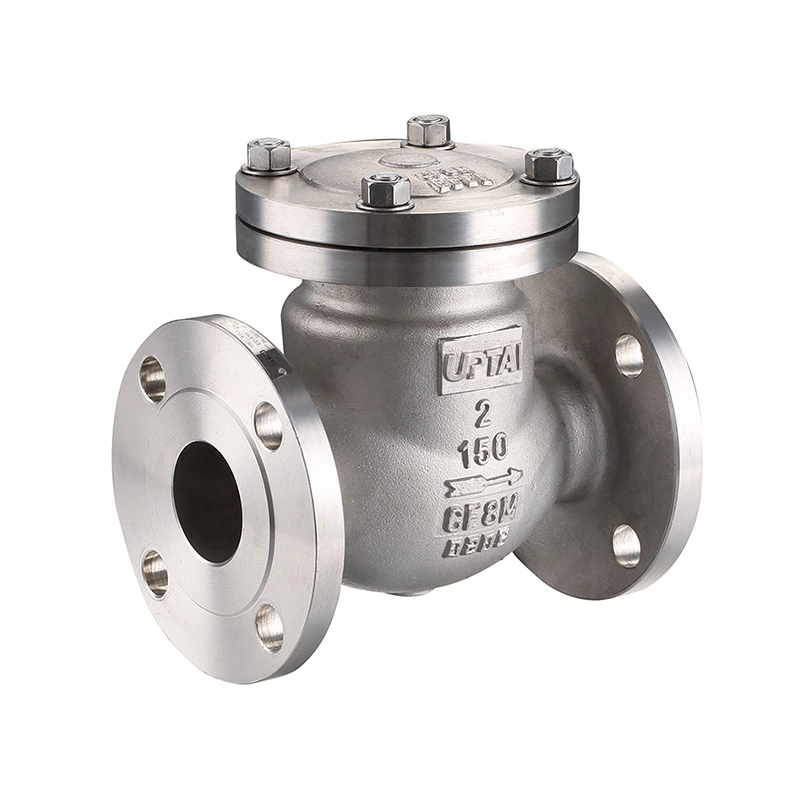

Svingkontraventil ANSI klasse 150

Svingkontraventilen ANSI klasse 150 er en kontraventil med en hængslet skive til styring af strømningsretningen i industrirør. Skiven bevæger sig med processtrømmen og lukker, når flowet falder eller vender om. Der kræves ingen ekstern aktuator til normal drift.

Denne ventil er tilgængelig til kompatible vand, damp, olie, gas, havvand og industrielle væsker. Den specificerede konfiguration bruger CF8M rustfrit stål til kroppen og skiven og F316 til sædet. Ventilvalg bør være baseret på det faktiske medium, tryk, temperatur, rørstørrelse og installationsarrangement.

Hoveddimensioner

Ventilkonstruktion

Ventilen består hovedsageligt af et hus, hængslet skive, sæde, hængselmekanisme og tætningskomponenter. Skiven er monteret inde i kroppen og roterer omkring sit hængsel under drift. Dette arrangement gør det muligt for ventilen at åbne med fremadgående strømning og vende tilbage mod sædet, når strømningstilstanden ændres.

Hængslet skive

Skiven bevæger sig væk fra sædet, når mediet strømmer gennem ventilen. Når det fremadgående flow aftager, bevæger skiven sig tilbage mod den lukkede position. Skivebevægelsen påvirkes af strømningshastighed, installationsposition og den indvendige ventilgeometri.

Sæde og tætningsflade

Det anførte sædemateriale er ASTM A182 F316. Sædets og skivens tætningsflader danner afspærringsgrænsefladen, når ventilen lukker. Deres tilstand bør kontrolleres under vedligeholdelse, hvis der observeres lækage eller unormal lukning.

Flowretning og installation

Ventilen skal installeres i henhold til strømningsretningen markeret på kroppen. Inden installationen skal du kontrollere pilen, tilslutningsmålene og den ledige afstand omkring ventilen. Skiven skal have plads nok til at bevæge sig gennem sit driftsområde uden at komme i kontakt med omgivende rør eller udstyr.

Vandret installation

Vandret installation er almindeligt anvendt til svingkontraventiler. Ventilen skal placeres således, at skiven kan bevæge sig frit og vende tilbage til sædet, når fremadstrømmen aftager.

Lodret installation

Lodret installation afhænger af ventildesign og strømningsretning. Installationen skal gøre det muligt for skiven at lukke korrekt under de faktiske strømningsforhold. Den specifikke model og rørledningsarrangement bør bekræftes før installation.

Rørledningsforbindelse

Den angivne tilslutningsspecifikation inkluderer NPT- og BSP-tråde. Det tilhørende rør eller fitting skal bruge den tilsvarende gevindspecifikation. Undgå overdreven strammekraft under installationen, der kan beskadige ventilhuset eller gevindforbindelsen.

Flow- og trykkarakteristika

Når ventilen er åben, bevæger skiven sig væk fra flowpassagen. Trykfaldet gennem ventilen afhænger af dens størrelse, indre passage, flowhastighed og medieegenskaber. For højstrømssystemer bør ventilstørrelsen vælges i henhold til den nødvendige strømningshastighed i stedet for rørstørrelsen alene.

Den anførte trykklasse er CL150, med et maksimalt tryk på 285 PSI. Det tilladte arbejdstryk kan variere med temperatur og materiale, så driftstryk og temperatur bør kontrolleres sammen med den gældende tryk-temperaturklassificering.

For pumpeafgangsledninger og andre systemer med skiftende strømningsforhold bør ventilresponsen betragtes som en del af det overordnede rørledningsdesign. Hurtige ændringer i flow kan påvirke skivebevægelser og systemtryk.

Vandhammer overvejelser

Vandslag kan forekomme, når strømmende væske stoppes eller skifter retning hurtigt. En kontraventil kan bidrage til trykstød, hvis skiven lukker, mens der stadig bevæger sig betydeligt flow gennem rørledningen.

Sværhedsgraden af ​​trykstødet afhænger af faktorer såsom strømningshastighed, rørlængde, væskeegenskaber, ventillukningsegenskaber og pumpedrift. Hvor vandslag er et problem, bør kontraventilen og hele rørsystemet evalueres sammen.

Langsomt lukkende, dæmpende eller modvægtskonfigurationer kan overvejes for systemer, der kræver mere kontrolleret skivebevægelse. Den passende struktur afhænger af de faktiske rørledningsforhold og projektkrav.

Materialer og servicebetingelser

De specificerede krops- og skivematerialer er ASTM A351 CF8M (316), mens sædet er ASTM A182 F316. Disse materialer er velegnede til mange industrielle anvendelser, hvor rustfrit stål er kompatibelt med procesmediet.

Materialekompatibilitet bør kontrolleres i forhold til den faktiske væskesammensætning, koncentration, temperatur og tryk. Havvand og kemisk service kan kræve yderligere hensyntagen til klorideksponering og korrosionsforhold.

Andre materialevalg er tilgængelige efter anmodning. Til specielle applikationer skal de nødvendige materialer til krop, skive og sæde bekræftes før produktion.

Typiske applikationer

Pumpeafgangsrør:Anvendes nedstrøms for pumper til at begrænse omvendt flow, når pumpen stopper, eller driftsbetingelserne ændres.

Vandbehandling:Anvendes i kompatible vand- og proceslinjer, hvor der kræves automatisk envejs-flowkontrol.

Petrokemiske rørledninger: Used with compatible oil, gas and process fluids within the specified pressure, temperature and material limits.

Strøm- og forsyningssystemer:Velegnet til udvalgte vand-, forsynings- og proceslinjer, hvor omvendt flow skal kontrolleres.

Havvandssystemer:Udformninger af rustfrit stål kan overvejes, hvor materialet er egnet til de faktiske havvandsforhold.

Generelt industrirør:Anvendes på udstyr og proceslinjer, hvor der kræves en selvbetjent engangsfunktion.

Valgvejledning

For tilbud og teknisk gennemgang skal du angive den nominelle størrelse, trykklassificering, tilslutningstype, installationsretning, medium, driftstryk, temperatur og materialekrav. Særlige driftsforhold såsom havvand, ætsende medier eller vandhammer bør også identificeres.

Test og inspektion

Den specificerede design- og fremstillingsstandard er ASME B16.34, og API 598 er opført til test og inspektion. Den gældende inspektionsprocedure kan dække ventilhuset, tætningsområder, dimensioner og trykydelse.

Skaltest

Skaltesten kontrollerer trykgrænsen for den samlede ventil under de specificerede testbetingelser. Testtrykket og holdetiden skal følge de gældende inspektionskrav.

Sædelækagetest

Sædetesten kontrollerer, om den lukkede ventil opfylder de specificerede lækageacceptkriterier. Testbetingelserne afhænger af den gældende standard og ventilspecifikation.

Afsluttende inspektion

Slutinspektion kan omfatte dimensionskontrol, forbindelsesinspektion, overfladetilstand, identifikationsmærker og betjeningsbevægelse. Nødvendige inspektionsoptegnelser eller materialedokumentation kan leveres i henhold til ordrekravene.

Drift og vedligeholdelse

Før idriftsættelse skal du kontrollere ventilens orientering, strømningsretningen og rørledningens renhed. Fremmede partikler efterladt i rørledningen kan påvirke skiven eller tætningsfladen under drift.

Under service bør usædvanlig støj, vibrationer, gentagne skivebevægelser eller omvendt flow undersøges. Disse forhold kan være relateret til strømningshastighed, installation, ventilstørrelse eller ændringer i operativsystemet.

Før inspektion eller vedligeholdelse skal rørledningen isoleres og trykket aflastes. Kontroller skiven, hængselmekanismen, sædeoverfladen og kropstilslutningen for slitage, aflejringer eller skader. Udskift komponenter, når deres tilstand ikke længere opfylder de gældende vedligeholdelseskrav.

FAQ

Q1: Hvad er en svingkontraventil ANSI klasse 150?

En svingkontraventil ANSI klasse 150 er en kontraventil med hængslet skive med en klasse 150 trykklassificering. Den bruger procesflowet til at åbne skiven og lukker, når flowet falder eller vender om, hvilket gør det velegnet til automatisk modstrømsforebyggelse i kompatible industrirør.

Q2: Kræver en svingkontraventil en aktuator?

Nej. Skiven fungerer automatisk i henhold til flow- og trykforholdene i rørledningen. Der kræves ingen pneumatisk, elektrisk eller hydraulisk aktuator til normal kontraventildrift.

Q3: Hvilken information er nødvendig, når du vælger en svingkontraventil?

Nøgleoplysninger omfatter rørstørrelse, trykklasse, tilslutningstype, installationsretning, medium, driftstryk, temperatur, materialekrav og eventuelle særlige krav relateret til korrosion, vandslag eller inspektion.

Q4: Kan rustfri stålkonstruktion bruges til havvand?

Det kan overvejes til egnede havvandsanvendelser, men materialekompatibilitet bør vurderes baseret på kloridkoncentration, temperatur, strømningsforhold og andre korrosionsfaktorer. Kvaliteten af ​​rustfrit stål skal bekræftes før valg.

Q5: Hvad kan forårsage omvendt flow, efter at ventilen er installeret?

Mulige årsager omfatter forkert monteringsretning, en skive, der ikke kan bevæge sig frit, beskadigede tætningsflader, fremmedlegemer inde i ventilen, uegnet dimensionering eller driftsforhold uden for det tilsigtede område. Ventilen og de omkringliggende rørledninger bør inspiceres, efter at systemet er blevet sikkert isoleret.

Q6: Kan ventilen bruges til højtemperaturmedier?

Det angivne temperaturområde er -25 ℃ til 150 ℃. Faktisk brug ved forhøjet temperatur bør kontrolleres i forhold til tryk-temperatur-klassificeringen og kompatibiliteten af ​​krops-, skive- og sædematerialer med mediet.

Q7: Er andre materialer tilgængelige?

Ja. Andre materialekonfigurationer er tilgængelige efter anmodning. Det påkrævede materiale skal specificeres i henhold til mediet, tryk, temperatur, korrosionsforhold og gældende projektkrav.
