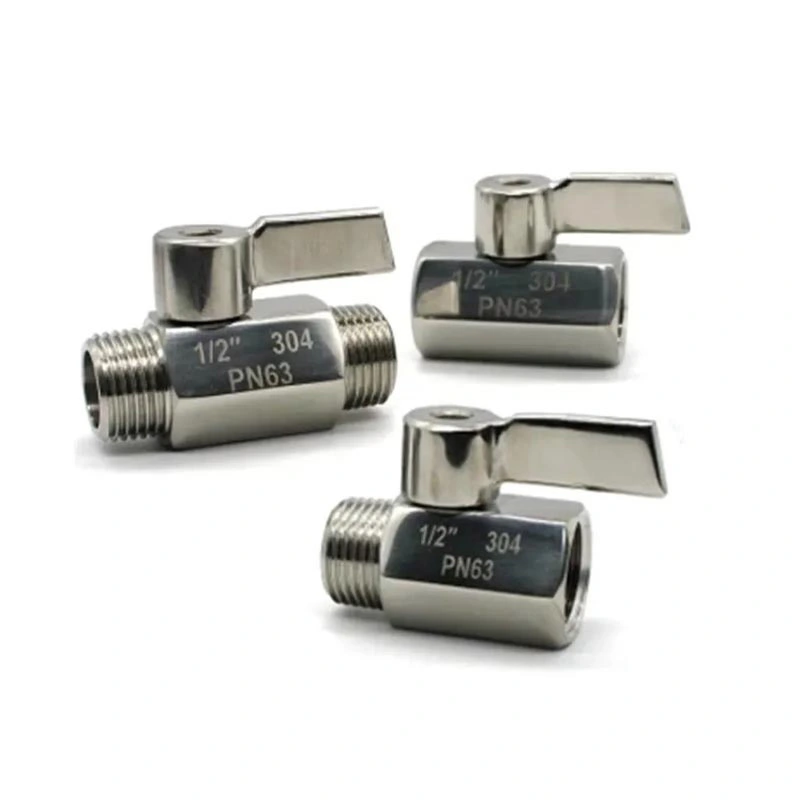

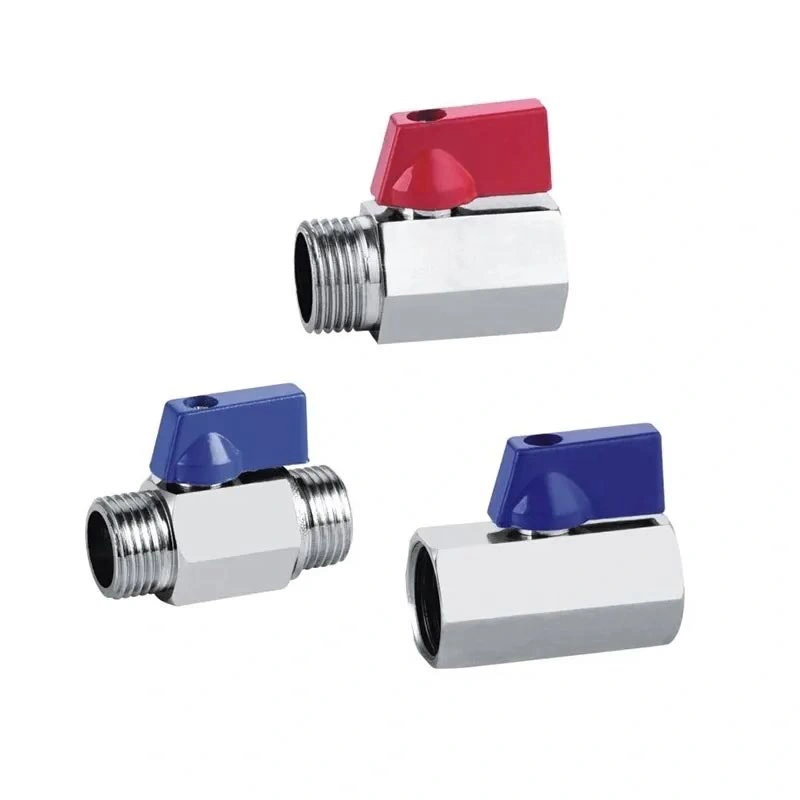

Minikugleventil i rustfrit stål

Minikugleventilen i rustfrit stål er designet til kompakte rør og udstyr, hvor pladsen er begrænset, men der kræves en kvart omgangs afspærringsventil. Dens rustfri stålkrop, NPT- eller BSP-gevindforbindelser og det kompakte betjeningshåndtag gør den velegnet til små rørledningssamlinger, instrumenter og væskehåndteringsudstyr. Ventilen kan vælges i henhold til det ønskede tryk, temperatur, medium og tilslutningsspecifikation.

Hoveddimensioner

Produktstruktur og funktioner

Kompakt kvartsvingsdrift

Ventilen bruger en kvart-drejnings kuglemekanisme til on/off service. Drejning af håndtaget ændrer boldens position og åbner eller lukker flowpassagen. Denne betjeningsmetode er velegnet til applikationer, hvor ventilen skal betjenes hyppigt, eller hvor en simpel afspærringsfunktion er påkrævet.

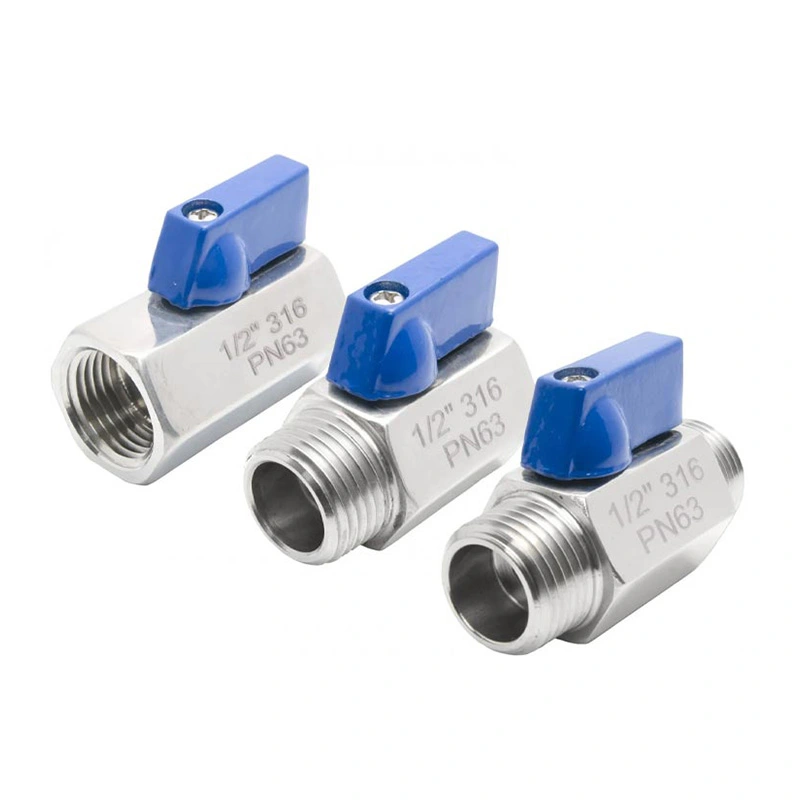

316 rustfrit stålkonstruktion

Ventilhuset er specificeret som ASTM A351 CF8M (316), med ASTM A182 F316 brugt til kugle og spindel. Denne materialekombination giver en rustfri stålkonstruktion til applikationer, hvor korrosionsbestandighed og materialekompatibilitet er vigtig. Den faktiske egnethed skal kontrolleres i forhold til procesmediet og driftsbetingelserne.

NPT og BSP gevindforbindelser

Ventilen fås med NPT- og BSP-gevindforbindelser til integration med kompatible rør og udstyr. Gevindtype skal bekræftes før bestilling, fordi NPT- og BSP-gevind bruger forskellige gevindstandarder og ikke bør behandles som udskiftelige forbindelser.

RPTFE sædekonfiguration

Standardsædets materiale er RPTFE (PTFE+15%fv). Sædevalg bør tage hensyn til arbejdsmediet, driftstemperaturen og trykket. Hvor applikationen involverer aggressive kemikalier eller specielle procesvæsker, bør materialekompatibilitet bekræftes før valg af ventil.

Overvejelser om udvælgelse

At vælge en lille kugleventil kræver mere end at matche rørstørrelsen. Arbejdsmediet, tryk, temperatur, tilslutningstype og tilgængelig installationsplads bør alle tages i betragtning. Ventilens tryk- og temperaturgrænser bør kontrolleres mod de faktiske driftsforhold før installation.

For gevindinstallationer skal du bekræfte, om rørledningen bruger NPT- eller BSP-gevind. For udstyr med begrænset adgang skal du kontrollere håndtagets position og den tilgængelige spillerum omkring ventilen. Sædet og tætningsmaterialerne bør også være kompatible med procesvæsken for at undgå for tidlig komponentslitage.

Applikationsscenarier

Minikugleventilen i rustfrit stål kan bruges til afspærringsservice i kompakte væskesystemer og udstyr, hvor der kræves et mindre ventilarrangement. Typiske anvendelser omfatter:

Vandforsyning og afløbssystemer

Pneumatisk udstyr og trykluftledninger

Instrumentering og testudstyr

Små maskiner og automationsudstyr

Kølesystemer og filtreringsenheder

Laboratorie- og VVS-installationer

Let industrielle væskehåndteringssystemer

Installation og vedligeholdelse

Før installation skal du kontrollere ventilstørrelse, gevindtype, trykklassificering, temperaturområde og materialekompatibilitet. Rengør rørgevindene og fjern fremmedpartikler, der kan påvirke forbindelsen eller tætningsfladen. Brug en passende gevindtætningsmetode til den valgte forbindelse og undgå overdreven tilspændingskraft.

Efter installationen skal du betjene håndtaget gennem dets fulde kvartomdrejningsområde og kontrollere forbindelsen for lækage under idriftsættelse af systemet. Under vedligeholdelse skal ventilen isoleres fra trykkilden før inspektion eller udskiftning af interne komponenter.

Kvalitet og dokumentation

Produktionsinspektion kan omfatte dimensionskontrol, materialeverifikation, montageinspektion og tryk- eller tætningstest i henhold til de gældende produkt- og ordrekrav. Produkttegninger og tekniske specifikationer kan leveres til dimensionsbekræftelse og projektvalg. Materialedokumentation og inspektionsoptegnelser kan også arrangeres efter behov.

FAQ

Q1: Hvad bruges en minikugleventil i rustfrit stål til?

A Minikugleventil i rustfrit stålbruges hovedsageligt til on/off væskekontrol i kompakte rør-, udstyrs- og instrumentsystemer. Den er velegnet til kompatible vand, luft, olie og andre industrielle medier inden for det specificerede tryk og temperaturområde.

Q2: Hvad er forskellen mellem NPT- og BSP-tråde?

NPT og BSP er forskellige gevindstandarder med forskellige gevindprofiler og specifikationer. Ventilgevindet skal matche det tilhørende rør eller fitting, så den nødvendige gevindstandard skal bekræftes før bestilling.

Q3: Hvilke materialer bruges til ventilen?

Standardkonfigurationen bruger ASTM A351 CF8M (316) til kroppen, ASTM A182 F316 til kugle og frempind og RPTFE (PTFE+15%fv) til sædet. Andre materialer er tilgængelige efter anmodning.

Q4: Hvilket tryk og temperatur kan ventilen håndtere?

Det angivne maksimale tryk er 285PSI og temperaturområdet er -25℃~150℃. Faktiske tilladte driftsbetingelser skal bekræftes i henhold til ventilstørrelse, medium, temperatur og den gældende tryk-temperaturklassificering.

Q5: Kan jeg anmode om en produkttegning før bestilling?

Ja. Måltegninger og tekniske specifikationer kan leveres for at bekræfte ventilstørrelse, tilslutningstype, installationsdimensioner og andre nødvendige parametre før produktion.

Q6: Kan ventilmaterialet verificeres?

Ja. Materialeverifikation og tilhørende inspektionsdokumentation kan arrangeres i henhold til ventilkonfigurationen og ordrekravene. Det gældende inspektionsomfang skal bekræftes ved afgivelse af ordren.

Q7: Er forskellige materialer tilgængelige?

Ja. Andre krops-, kugle-, spindel-, sæde- og tætningsmaterialekombinationer kan overvejes til specifikke driftsforhold, afhængigt af det påkrævede tryk, temperatur og medium kompatibilitet.
