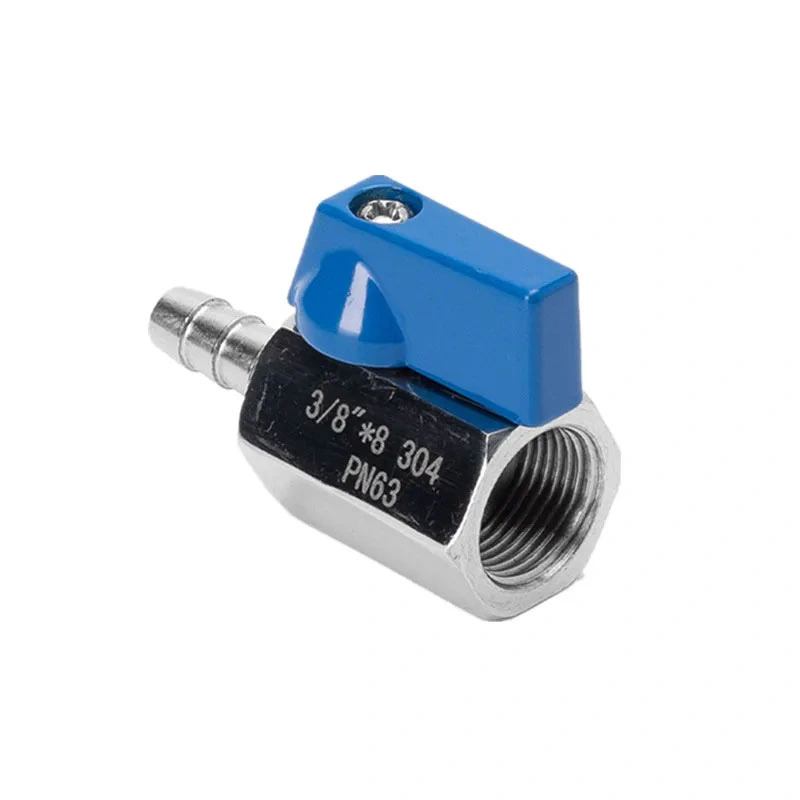

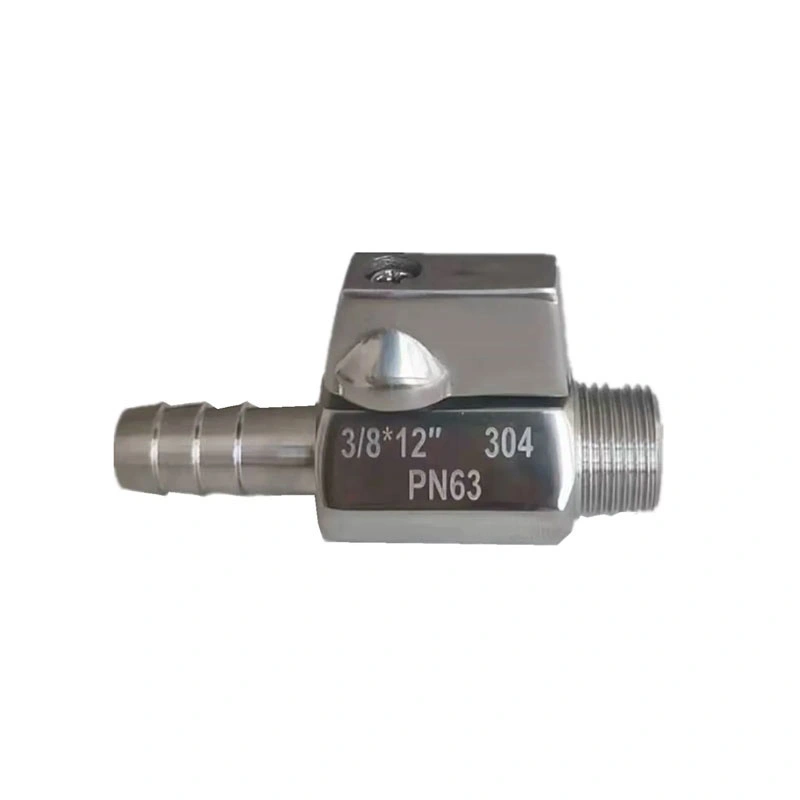

Rustfrit stål Gevind Nippel Slange Mini Kugleventil

Kompakte væskeledninger kræver ofte en ventil, der kan forbinde gevindrør og fleksible slanger inden for et begrænset installationsrum. Minikugleventilen til nippelslange med gevind i rustfrit stål kombinerer en gevindnippel med en slangeforbindelse i én enhed, hvilket giver bekvem tænd/sluk-kontrol gennem en kvart omgangs betjeningsmekanisme. Dens kompakte konfiguration er velegnet til udstyr og rørlayout, hvor pladsen er begrænset.

Hoveddimensioner

Produktstruktur og funktioner

Gevind- og slangetilslutning

Ventilen kombinerer en gevindforbindelse med en slangenippel i én kompakt enhed. Den gevindskårne side kan forbindes med kompatible NPT- eller BSP-rørkomponenter, mens nippelsiden er beregnet til et passende fleksibelt slange- og klemmearrangement. Slangens indvendige diameter og tilslutningsdimensioner skal bekræftes før installation.

316 rustfrit stålkonstruktion

Ventilhuset er specificeret som ASTM A351 CF8M (316), med ASTM A182 F316 brugt til kugle og spindel. Denne rustfri stålkonstruktion er velegnet til applikationer, hvor materialekompatibilitet og korrosionsbestandighed er påkrævet. Den faktiske egnethed afhænger af arbejdsmediet, koncentrationen, temperaturen og andre driftsforhold.

Kvartals-sluk-sluk

Kuglemekanismen giver en kvart omgang åbning og lukning. Håndtagets position angiver ventilens driftstilstand, hvilket gør det muligt at bruge ventilen til ligetil on/off isolering i kompakte væskesystemer. Denne ventil er beregnet til afspærring i stedet for præcis flowregulering.

RPTFE sæde

Standardsædet er RPTFE (PTFE+15%fv). Sædematerialet skal kontrolleres i forhold til procesmediet og driftstemperaturen før valg. Forskellige materialekombinationer kan overvejes til applikationer, der kræver specifik kemisk eller temperaturkompatibilitet.

Valg af gevind og slangeforbindelse

NPT og BSP er forskellige gevindstandarder og bør ikke behandles som udskiftelige. Ventilgevindet skal passe til den tilhørende fitting eller rørledningsforbindelse. Når du tilslutter slangeniplen, skal du vælge en slange med en kompatibel indvendig diameter og bruge en passende klemme eller tilslutningsmetode til driftsforholdene.

For udstyr med begrænset plads kontrolleres de overordnede ventildimensioner og håndtagsafstand før installation. Slangen skal også føres uden overdreven bøjning, vridning eller ekstern belastning af ventiltilslutningen.

Applikationsscenarier

Den rustfri stålgevindede nippelslange minikugleventil er velegnet til kompakte væskeledninger, hvor slangeforbindelse og manuel afspærring er påkrævet. Typiske anvendelser omfatter:

Slange vandforsyning og drænledninger

Trykluft og pneumatisk udstyr

Filtrerings-, køle- og rengøringsudstyr

Pumpetilslutninger og afløbsudtag

Prøveudtagning og laboratorieudstyr

Vandings- og sprøjtesystemer

Let industrielt udstyr til væskehåndtering

Installation og vedligeholdelse

Før installationen skal du bekræfte ventilstørrelsen, NPT- eller BSP-gevindtype, slangeforbindelsesstørrelse, arbejdstryk og temperatur. Rengør tilslutningerne, og sørg for, at tætningsfladerne er fri for snavs eller fremmedpartikler. Gevindforbindelser skal strammes ved hjælp af en passende metode uden at påføre for stor kraft på ventilhuset.

Efter installationen kontrolleres slangeforbindelsen og gevindsamlingen under idriftsættelsen af ​​systemet. Betjen håndtaget gennem dets fulde kvart-drejningsområde for at bekræfte jævn bevægelse. Før vedligeholdelse skal ventilen isoleres fra trykkilden og resttrykket frigives fra den tilsluttede ledning.

Overvejelser om tryk og temperatur

Det angivne maksimale tryk er 285PSI og det angivne temperaturområde er -25℃~150℃. Disse værdier bør tages i betragtning sammen med ventilstørrelsen, arbejdsmediet og gældende tryk-temperaturklassificering. De faktiske driftsbetingelser skal bekræftes, før ventilen installeres i systemet.

Teknisk dokumentation

Produkttegninger og tekniske specifikationer kan leveres til dimensionsbekræftelse og projektvalg. Materialeinformation, inspektionsoptegnelser og andre relevante produktdokumenter kan også arrangeres i henhold til ventilkonfigurationen og ordrekravene.

FAQ

Q1: Hvad bruges en minikugleventil med gevind i rustfrit stål til?

A Rustfrit stål Gevind Nippel Slange Mini Kugleventilbruges til manuel tænd/sluk-styring i kompakte væskesystemer, der kombinerer en gevindforsynet rørledningsforbindelse med en fleksibel slangeforbindelse. Den kan bruges med kompatibelt vand, luft, olie og andre medier inden for de specificerede driftsgrænser.

Q2: Kan ventilen tilsluttes direkte til en fleksibel slange?

Nippelsiden er designet til tilslutning til en kompatibel slange ved hjælp af en passende slangeforbindelse og klemmearrangement. Slangestørrelsen, den indvendige diameter og tilslutningsmetoden skal afstemmes efter ventilens dimensioner og driftsbetingelser.

Spørgsmål 3: Er NPT- og BSP-versioner tilgængelige?

Ja. De angivne gevindstandarder er NPT og BSP. Den påkrævede gevindtype skal angives ved bestilling, så den passer til det tilhørende rør, fitting eller udstyrstilslutning.

Q4: Er denne ventil egnet til trykluftsystemer?

Ja, det kan overvejes til kompatible trykluftapplikationer inden for de specificerede tryk- og temperaturgrænser. Ventilstørrelsen, tilslutningsmetoden og tætningsmaterialerne bør kontrolleres i forhold til de faktiske pneumatiske systemkrav.

Q5: Hvilket materiale bruges til ventilhuset?

Standardlegemets materiale er ASTM A351 CF8M (316). Kuglen og frempinden er ASTM A182 F316, mens sædet er RPTFE (PTFE+15%fv). Andre materialer er tilgængelige efter anmodning.

Q6: Kan jeg anmode om en tegning, før jeg afgiver en ordre?

Ja. Måltegninger og tekniske specifikationer kan leveres for at bekræfte ventilstørrelse, gevindtype, slangeforbindelse og installationsdimensioner før produktion.

Q7: Hvilken information er nødvendig for valg af ventil?

Angiv venligst den påkrævede størrelse, NPT- eller BSP-gevindstandard, slangestørrelse, arbejdsmedium, tryk, temperatur og installationskrav. Disse oplysninger hjælper med at bekræfte den korrekte ventilkonfiguration.
