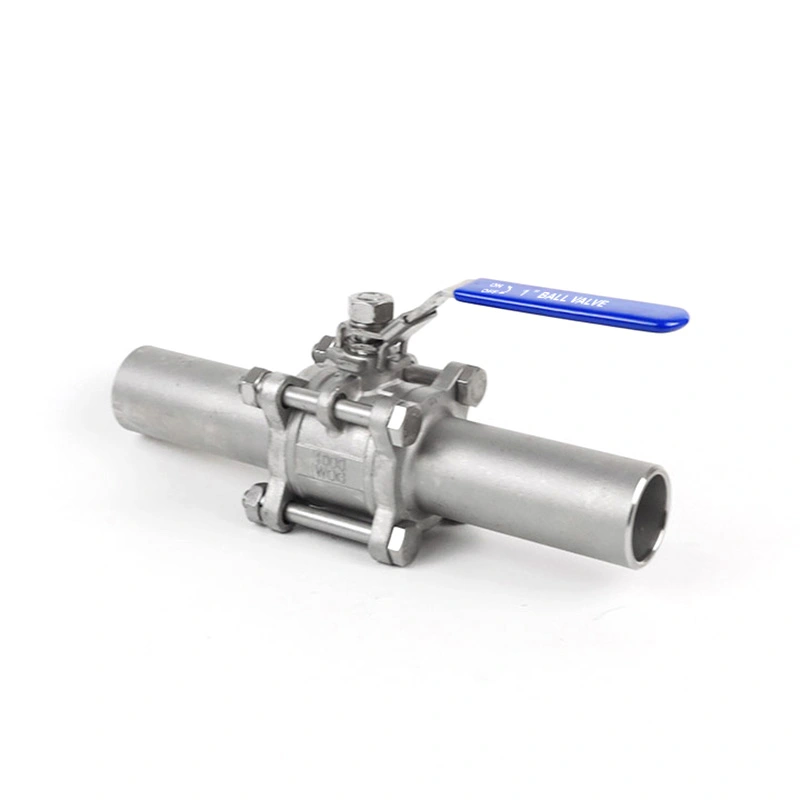

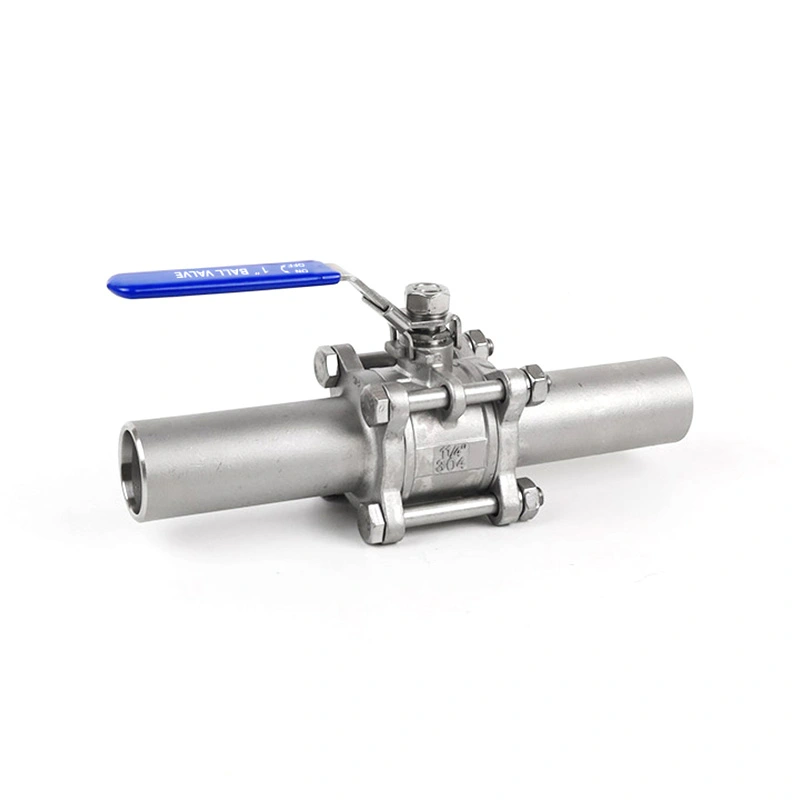

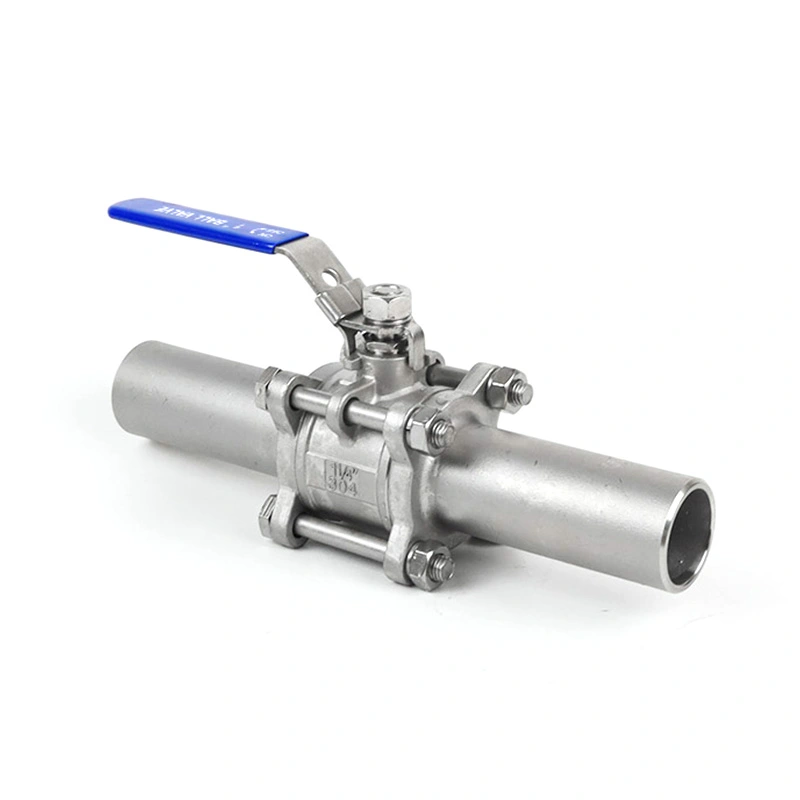

3PC kugleventilsvejsning forlænget

3PC Ball Valve Weld Extended bruger forlængede stumpsvejseender for at give yderligere svejselængde mellem ventilen krop og rørledning. De forlængede ender er nyttige til isolerede rørledninger, nedgravede installationer og rørlayout hvor der kræves ekstra svejseafstand. Den tredelte krop giver også adgang til interne komponenter til inspektion og udskiftning efter at rørledningen er isoleret.

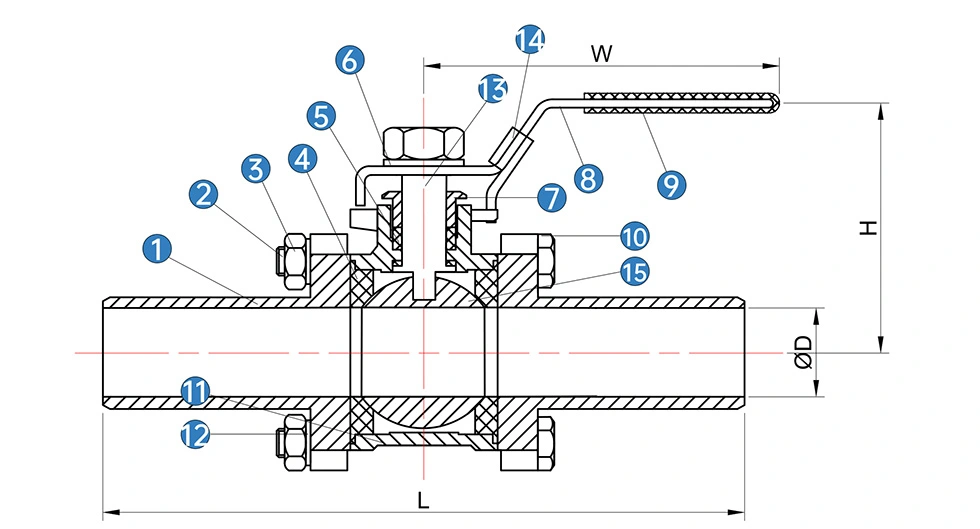

Hoveddimensioner

* N: Gevindender i henhold til ANSI B 2.1 NPT
* B: Gevindender i henhold til BS21 BSP

Produktegenskaber

1. Forlængede stødsvejseender

De forlængede svejseender giver ekstra plads til rørledningssvejsning og hjælper med at holde svejsearbejde væk fra hovedledningen ventilhus. Denne konfiguration er nyttig til isolerede eller nedgravede rørledninger, hvor ventilen skal placeres uden for isoleringen eller på et tilgængeligt sted.

2. Tredelt konstruktion

Den delte krop gør det muligt at åbne ventilen for inspektion og vedligeholdelse. Sæder, tætninger og andet internt komponenter kan tilgås, når udskiftning er påkrævet, hvilket reducerer behovet for at udskifte hele ventilenheden.

3. 316 rustfrit stål materialer

3PC Ball Valve Weld Extended bruger ASTM A351 CF8M (316) til kroppen og ASTM A182 F316 til kugle og frempind. Standardsædet er RPTFE (PTFE+15%fv). Andre materialekombinationer kan leveres efter behov servicebetingelser.

4. Stumsvejsningsforbindelse

Svejseenderne følger ASME B16.25-kravene. En stumpsvejset forbindelse giver en permanent samling mellem ventilen og rørledning, med svejseproceduren og rørforberedelsen bestemt af den gældende rørspecifikation.

Svejsning og montering

Før svejsning skal du kontrollere rørstørrelsen, svejseendens dimensioner, affasningstilstand og justering. Rørledningen skal være korrekt understøttet for at forhindre for stor belastning af ventilen under installationen. Svejseprocedurer bør også følges den gældende projektspecifikation.

De forlængede ender giver yderligere afstand mellem svejseområdet og ventilens indre. Passende svejsning og varmekontrolprocedurer skal stadig følges for at beskytte sædet, tætninger og andre varmefølsomme komponenter.

Materialer og driftsbetingelser

Ventilen er specificeret til et temperaturområde på -25℃ til 150℃ og et maksimalt tryk på 285PSI under de anførte forhold. Faktiske driftsgrænser skal bekræftes i henhold til ventilstørrelse, medium, temperatur og gældende tryk-temperaturklassificering.

Det rustfrie stålhus, F316-kuglen og F316-stammen er beregnet til kompatible industrielle medier. Sæde og tætning materialevalg bør kontrolleres i forhold til den faktiske væske, temperatur og tryk før bestilling.

Kvalitetsinspektion

Materiale inspektion

Materialeidentifikation og relaterede inspektionsregistre kan leveres i henhold til ordrekrav. Materiale testrapporter er tilgængelige for relevante ventilkonfigurationer.

Dimensionel inspektion

Ventildimensioner og svejseendefunktioner kontrolleres i forhold til de specificerede produkttegninger og krav. Inspektion kan omfatte svejseendelængde, dimensioner og generel monteringstilstand.

Tryk- og tætningsprøver

Ventiltestning og inspektion følger API 598-kravene. Tryk- og tætningstest udføres for at kontrollere ventilhus og sæde tætningsevne før forsendelse.

Færdig ventilinspektion

Afsluttende inspektion dækker ventilens udseende, samling, svejseendebeskyttelse og driftstilstand. Påkrævet produkt dokumenter kan udarbejdes efter bestillingen.

Ansøgninger

3PC Ball Valve Weld Extended er velegnet til industrielle rør, hvor en svejset forbindelse og yderligere svejsning afstand er påkrævet. Typiske anvendelser omfatter petrokemisk behandling, olie- og gassystemer, termisk energi, vandbehandling og generel industriel væskekontrol.

Den udvidede ende-konfiguration er især nyttig ved rørledningsisolering, underjordisk installation eller byggeplads layout begrænser den tilgængelige plads omkring ventilhuset. Ansøgningsegnethed skal bekræftes baseret på medium, tryk, temperatur og rørledningsspecifikation.

Emballage

Ventilerne er pakket til eksporttransport ved hjælp af bølgekartoner og krydsfinerkasser. Svejseenderne er beskyttet under pakning for at mindske risikoen for beskadigelse af skrå- og forbindelsesflader under håndtering og forsendelse.

FAQ

1. Hvad er formålet med de forlængede svejseender på en 3PC kugleventilsvejsning forlænget?

De forlængede svejseender giver yderligere svejseafstand mellem ventilhuset og rørledningen. De er nyttige til isolerede rørledninger, nedgravede installationer og andre layouts, hvor svejseområdet skal placeres længere fra ventilhuset.

2. Hvilket materiale bruges til ventilen?

Standard kropsmaterialet er ASTM A351 CF8M (316), med ASTM A182 F316 brugt til kugle og frempind. Sædet er RPTFE (PTFE+15%fv). Andre materialer er tilgængelige efter anmodning.

3. Hvilken standard gælder for stødsvejseenderne?

Stumsvejseenderne er specificeret i henhold til ASME B16.25. Den endelige svejseprocedure skal følge det gældende pipeline eller projektspecifikation.

4. Kan ventilen vedligeholdes efter installation?

Ja. Den tredelte krop giver adgang til interne komponenter til inspektion og udskiftning. Rørledningen skal være isoleret og trykaflastet før ventilvedligeholdelse.

5. Hvad er tryk- og temperaturgrænserne?

Det angivne maksimale tryk er 285PSI, og temperaturområdet er -25℃ til 150℃. Den faktiske tilladte drift betingelser afhænger af ventilstørrelse, medium og den gældende tryk-temperaturklassificering.

6. Hvilke dokumenter kan fremlægges?

Materialetestrapporter og relevant inspektion eller produktdokumentation kan leveres i henhold til ventilen konfiguration og ordrekrav.
