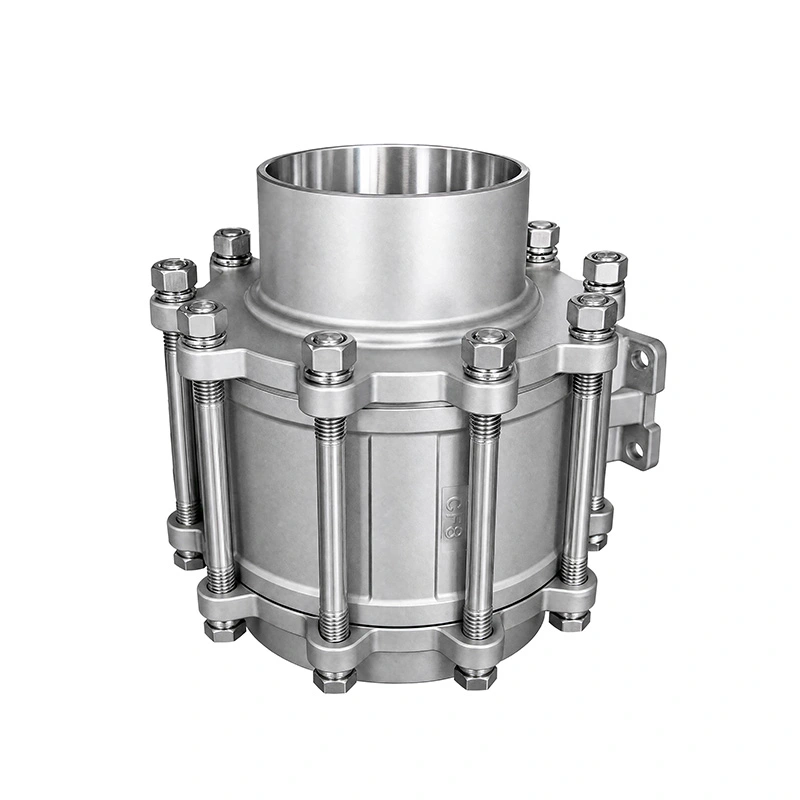

3-stk stødsvejsede ender i rustfrit stål Kugleventil forlænget stamme

Den 3PC-stødsvejsede ender i rustfrit stål med forlænget kugleventil har stødsvejsede ender til permanent rørledningsforbindelse og en forlænget spindel til applikationer, hvor ventilens driftspunkt skal placeres væk fra røret. Den tredelte krop giver adgang til interne komponenter til vedligeholdelse, mens ISO 5211 monteringspuden understøtter direkte installation af pneumatiske eller elektriske aktuatorer.

Hoveddimensioner

Produktegenskaber

1. Stumsvejset rørledningsforbindelse

Ventilen bruger stødsvejsede ender fremstillet i henhold til ASME B16.25. Svejsning af ventilen direkte ind i rørledningen giver en fast forbindelse uden gevind eller flangesamlinger, hvilket gør denne konfiguration velegnet til permanente industrielle rørinstallationer.

2. Udvidet stammekonfiguration

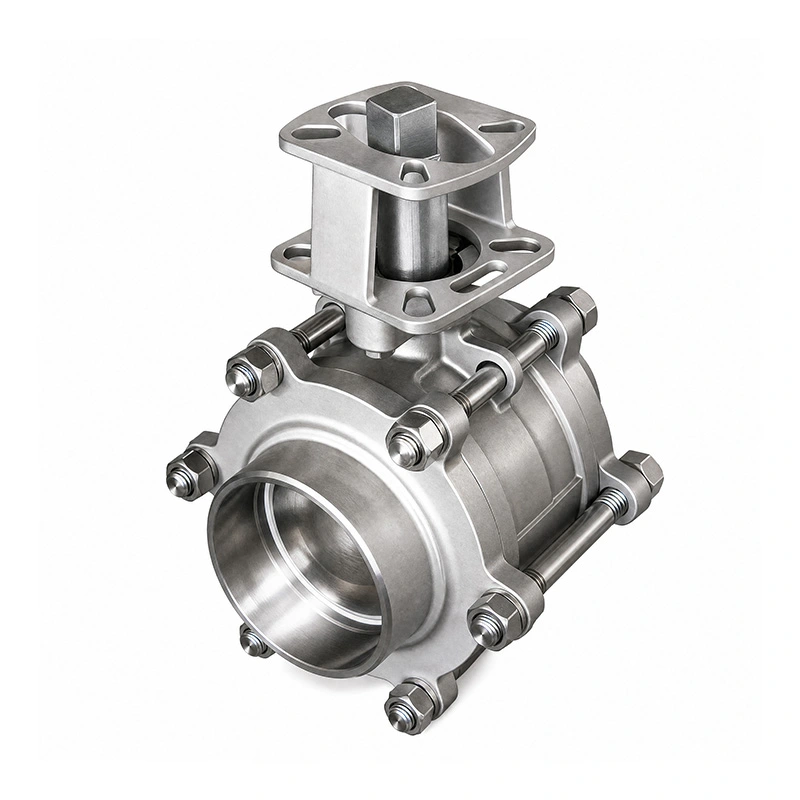

Den forlængede spindel giver yderligere betjeningsafstand mellem håndtaget eller aktuatoren og rørledningen. Det er nyttigt, hvor isolering, rørarrangement eller installationsforhold begrænser adgangen til en standardventilspindel.

3. Tredelt krop til vedligeholdelse

Den tredelte konstruktion giver adgang til de indvendige ventilkomponenter, når inspektion eller udskiftning er påkrævet. Sædet og tætningskomponenterne kan serviceres uden at udskifte hele ventilenheden.

4. Ventilkonstruktion i rustfrit stål

Den 3PC-stødsvejsede ender i rustfrit stål med forlænget kugleventil bruger ASTM A351 CF8M (316) til kroppen og ASTM A182 F316 til kugle og frempind. RPTFE-sædet er specificeret til det angivne temperaturområde på -25℃ til 150℃.

Aktuator montering

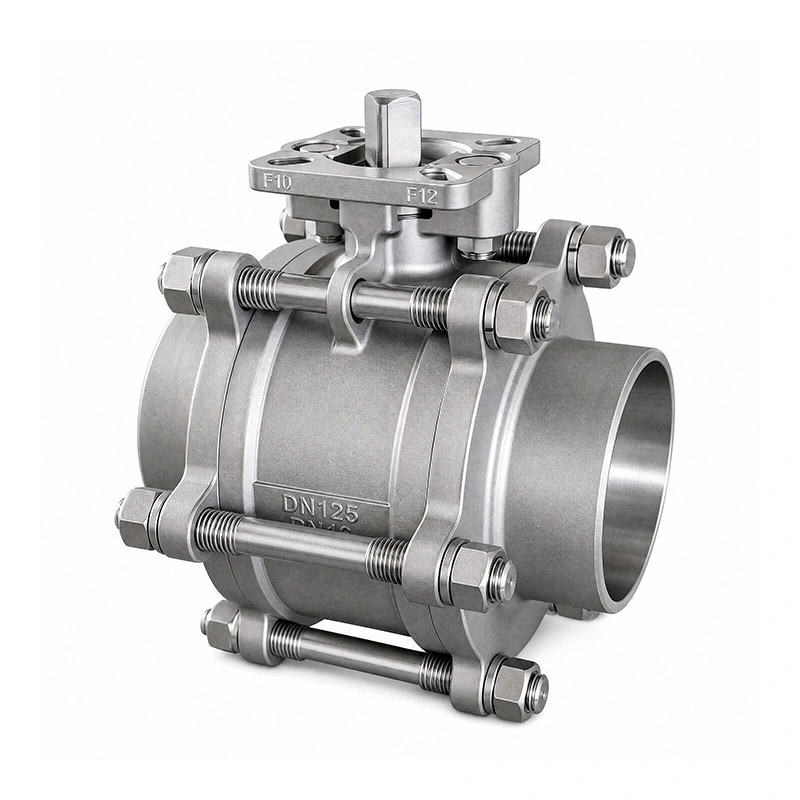

Ventilen er udstyret med en ISO 5211 monteringspude til direkte aktuatorinstallation. Pneumatiske eller elektriske aktuatorer kan vælges i henhold til ventilstørrelse, driftsmoment og kontrolkrav. Aktuatorens monteringsgrænseflade bør kontrolleres før bestilling for at sikre kompatibilitet.

Standarder og inspektion

Design og fremstilling følger ASME B16.34, med stødsvejsede ender baseret på ASME B16.25. Ventiltestning og inspektion udføres i henhold til API 598. Tryk-temperaturklassificeringer er også refereret til ASME B16.34.

Produktionsinspektion dækker materialeverifikation, trykprøvning, tætningsinspektion og færdige ventiltjek. Materialetestrapporter og relevant produktdokumentation kan leveres i henhold til ventilkonfigurationen og ordrekravene.

Ansøgninger

Den 3PC-stumpsvejsede ender i rustfrit stål med forlænget kugleventil er beregnet til industrielle rørsystemer, der kræver en permanent svejset forbindelse og tilgængelig ventildrift. Typiske anvendelser omfatter kemisk behandling, petrokemiske systemer, farmaceutisk udstyr, fødevare- og drikkevarebehandling, elproduktion og vandbehandling.

Før valg skal du bekræfte rørledningsmediet, tryk, temperatur, rørstørrelse, svejsespecifikation og tilgængelig installationsplads. Ventilmaterialerne og sædekonfigurationen bør også kontrolleres for kompatibilitet med servicemediet.

FAQ

1. Hvad er hovedanvendelserne af den 3PC-stødsvejsede ender i rustfrit stål med forlænget kugleventil?

Det bruges i industrielle rørsystemer, hvor en svejset forbindelse og udvidet ventiladgang er påkrævet. Anvendelser omfatter kemiske, petrokemiske, farmaceutiske, fødevarer og drikkevarer, strøm- og vandbehandlingssystemer.

2. Hvilken standard gælder for de stumpsvejste ender?

De stumpsvejsede ender er specificeret i henhold til ASME B16.25. Svejsespecifikationen bør kontrolleres i forhold til rørledningens design før installation.

3. Kan en aktuator installeres direkte?

Ja. Ventilen har en ISO 5211 monteringspude til pneumatisk eller elektrisk aktuatorinstallation. Aktuatorvalg bør være baseret på ventilstørrelse, driftsmoment og kontrolkrav.

4. Hvilke materialer bruges i standardkonfigurationen?

Kroppen er ASTM A351 CF8M (316), mens kuglen og frempinden er ASTM A182 F316. Standardsædet er RPTFE (PTFE+15%fv). Andre materialer er tilgængelige efter anmodning.

5. Hvad er det maksimale tryk og temperaturområde?

Det angivne maksimale tryk er 285PSI, med et temperaturområde på -25℃ til 150℃. Faktiske driftsgrænser skal bekræftes i henhold til ventilstørrelse, medium og gældende tryk-temperaturklassificeringer.

6. Kan ventilen tilpasses?

Ja. Andre materialer og komponentkonfigurationer kan leveres i henhold til det påkrævede medium, tryk, temperatur og installationsforhold.
