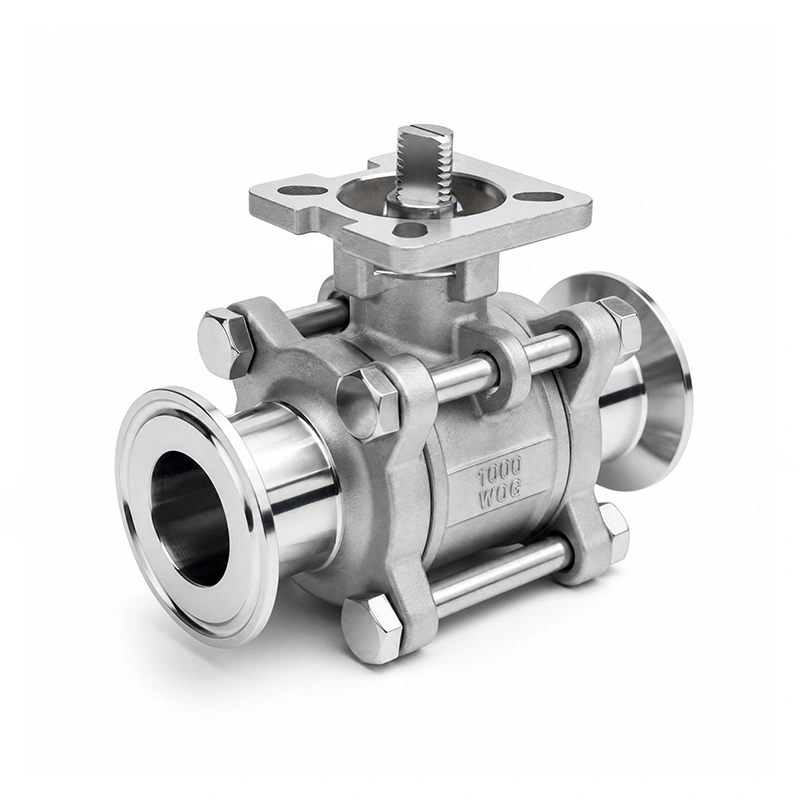

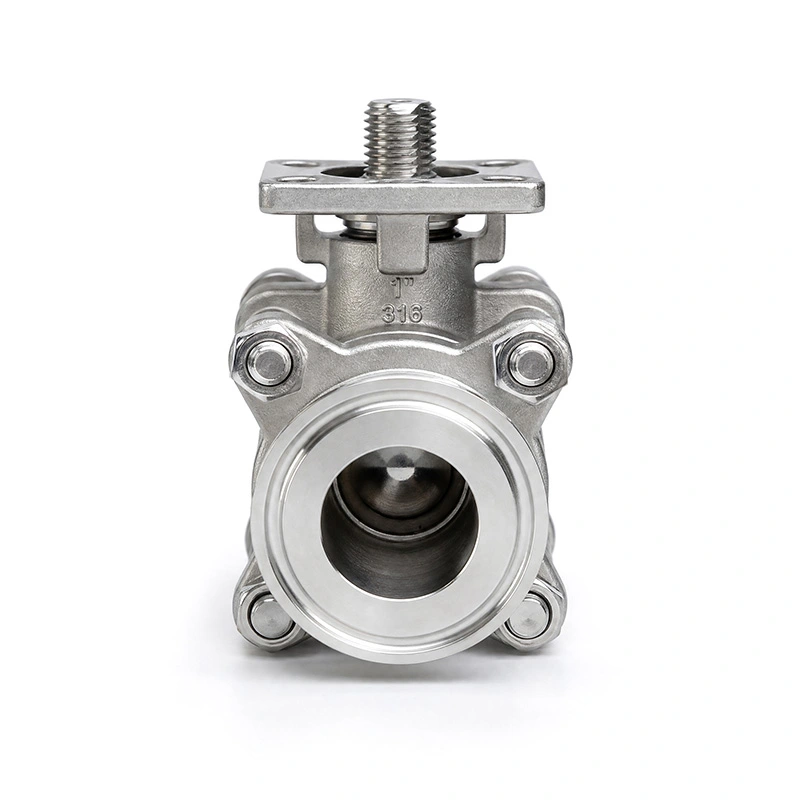

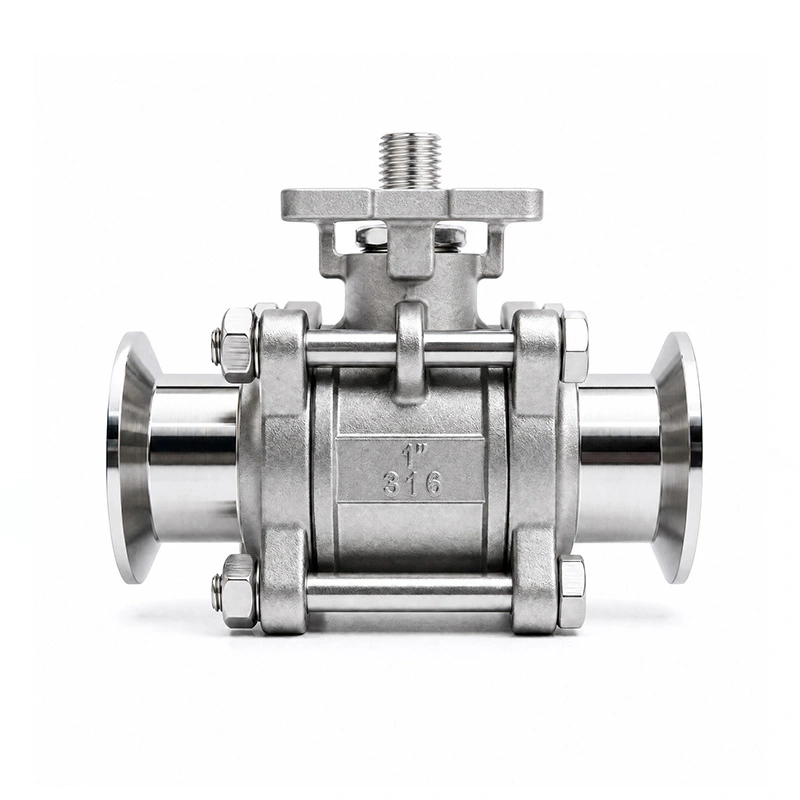

3 PC Fuldt indkapslet tri-clamp kugleventil med ISO 5211 monteringspude

Den 3 PC fuldt indkapslede tri-clamp kugleventil med ISO 5211 monteringspude bruger et tredelt ventilhus med tri-clamp-forbindelser til sanitære og procesrørsystemer. Den tredelte konstruktion giver adgang til interne komponenter, efter at rørledningen er isoleret, mens ISO 5211-monteringspuden giver en standardiseret grænseflade til pneumatisk eller elektrisk aktuatorinstallation. Denne konfiguration er velegnet til væskekontrolsystemer, hvor sanitære forbindelser og automatiseret ventildrift er påkrævet.

Hoveddimensioner

Vigtige designfunktioner

Tredelt ventilkonstruktion

Det tredelte legeme består af en central ventilsektion og to endesektioner. Efter at rørledningen er korrekt isoleret, og ventilen er trykløst, kan kroppen åbnes for at inspicere eller udskifte interne komponenter. Denne struktur er nyttig til applikationer, hvor periodisk vedligeholdelse af sæder, tætninger eller andre indvendige dele er påkrævet.

Tri-clamp forbindelse

Tri-clamp-forbindelser bruger et klemme- og pakningsarrangement i stedet for gevind- eller flangeforbindelser. Denne tilslutningsmetode gør det muligt at installere eller fjerne ventilen uden at svejse ventilen direkte ind i rørledningen. Det relevante pakningsmateriale og tilslutningsdimensioner bør vælges i henhold til procesmediet, temperatur og rørspecifikation.

ISO 5211 aktuatormontering

Den 3 PC fuldt indkapslede tri-clamp kugleventil med ISO 5211 monteringspude er designet med en ISO 5211 aktuator monteringsgrænseflade på ventilen. Dette gør det muligt at montere kompatible pneumatiske eller elektriske aktuatorer direkte på ventilen uden at være afhængig af et separat konventionelt monteringsarrangement. Aktuatorvalg bør afstemmes efter ventilstørrelse, driftsmoment og systemkontrolkrav.

316 rustfrit stål fugtede komponenter

Kroppen er specificeret som ASTM A351 CF8M (316), mens kuglen og frempinden er specificeret som ASTM A182 F316. Disse rustfri stålmaterialer er velegnede til en række industrielle væskeanvendelser, hvor materialekompatibilitet og korrosionsbestandighed er vigtige overvejelser. RPTFE-sædet kombinerer PTFE med 15 % fyldstof og bør evalueres i forhold til det faktiske medium og driftstemperatur før valg.

Ansøgninger

Den 3 PC fuldt indkapslede tri-clamp kugleventil med ISO 5211 monteringspude kan bruges i rørsystemer, der kræver en kompakt afspærringsventil, sanitære forbindelser og valgfri automatisk aktivering. Typiske anvendelsesområder omfatter:

Generel væskebehandling

Håndtering af kemisk væske

Vandbehandlingsanlæg

Let industriel fremstilling

Automatiserede rørsystemer

Installation og drift

Tri-clamp installation

Før installationen skal du bekræfte, at ventilstørrelsen, tilslutningsdimensionerne, pakningsmaterialet og tryk-temperaturkravene stemmer overens med rørledningsspecifikationen. Placer ventilen mellem de tilhørende Tri-clamp-forbindelser, installer den passende pakning og fastgør samlingen med klemmen. Forbindelsen skal kontrolleres for korrekt justering, før systemet sættes under tryk.

Installation af aktuator

ISO 5211 monteringspuden giver grænsefladen til kompatible pneumatiske eller elektriske aktuatorer. Kontroller aktuatorens monteringsmønster, akseldimensioner og påkrævet driftsmoment før installation. Aktuatoren skal installeres og justeres i henhold til ventil- og aktuatorproducentens instruktioner.

Opretholdelse

Før vedligeholdelse skal ventilen isoleres fra rørledningen og alt resterende tryk slippes. Den tredelte konstruktion gør det muligt at åbne ventilhuset til inspektion af kugle, sæder, spindel og tætningskomponenter. Udskift slidte komponenter med passende dele, og kontroller ventilens tætning og driftstilstand, før den tages i brug igen.

Overvejelser om udvælgelse

Når du vælger denne ventil til et nyt rørsystem, skal du overveje driftsmediet, tryk, temperatur, rørstørrelse, tilslutningsdimensioner og påkrævet aktiveringsmetode. Ventilsædet og tætningsmaterialerne skal kontrolleres for kompatibilitet med procesvæsken. Til automatiserede applikationer skal aktuatoren vælges i henhold til ventilens driftsmoment og systemets kontrolkrav.

FAQ

Q1: Hvad bruges en 3PC Fuldt indkapslet tri-clamp kugleventil med ISO 5211 monteringspude til?

En 3 PC fuldt indkapslet tri-clamp kugleventil med ISO 5211 monteringspude bruges til on/off væskekontrol i rørsystemer, hvor et tredelt ventilhus, tri-clamp-forbindelse og aktuatormonteringsgrænseflade er påkrævet. Den kan konfigureres til manuel betjening eller kombineres med en passende pneumatisk eller elektrisk aktuator til automatiseret styring.

Q2: Hvad giver ISO 5211-monteringspuden?

ISO 5211-monteringspuden giver en standardiseret aktuatormonteringsgrænseflade. Kompatible pneumatiske eller elektriske aktuatorer kan monteres i henhold til de gældende ISO 5211 monteringsdimensioner, afhængigt af aktuatorstørrelse og krav til ventilmoment.

Q3: Hvad er fordelene ved den tredelte konstruktion?

Den tredelte konstruktion giver adgang til ventilens indvendige komponenter, efter at rørledningen er blevet isoleret og trykløst. Dette kan forenkle inspektion og udskiftning af sæder, tætninger og andre servicevenlige komponenter sammenlignet med et fuldt lukket hus i ét stykke.

Q4: Hvilke materialer bruges til denne ventil?

Kroppen er ASTM A351 CF8M (316), mens kuglen og frempinden er ASTM A182 F316. Sædet er RPTFE (PTFE+15%fv). Andre materialekonfigurationer er tilgængelige efter anmodning.

Q5: Kan denne ventil bruges med pneumatiske eller elektriske aktuatorer?

Ja. ISO 5211 monteringsgrænsefladen er designet til aktuatorinstallation. Den passende aktuator skal vælges i henhold til ventilstørrelse, driftsmoment, tryk, temperatur og kontrolsystemkrav.

Q6: Hvad skal kontrolleres før bestilling?

Bekræft den nødvendige ventilstørrelse, tilslutningsdimensioner, driftstryk, temperatur, procesmedium, sædemateriale og aktiveringsmetode. For automatiserede systemer skal aktuatorens monteringsmønster og det nødvendige drejningsmoment også bekræftes.
